IE-FCI-D25-FF
IE-FCI-D25-FF
Габаритный чертеж
IE-FCI-D25-FF
Габаритный чертеж

IE-FCI-D25-FF

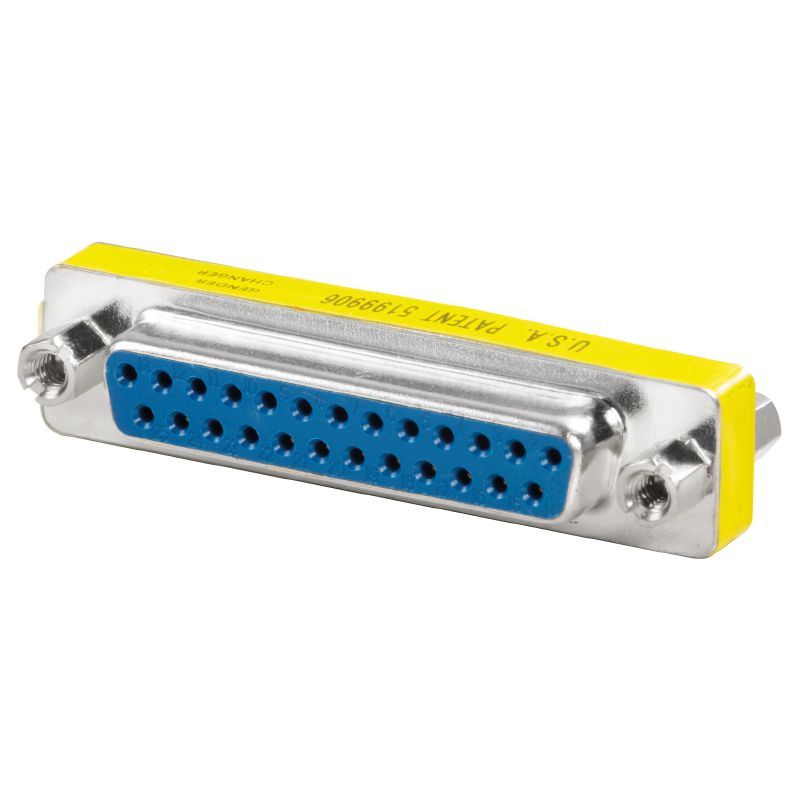

FrontCom, Сигнальная вставка D-Sub, 25-полюсный, Гнездо/гнездо

№ продукта 1450880000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является принадлежностью 2 Связанные продукты 6
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Технические данные Общие данные Электрические свойства Общие стандарты Классификации Сертификаты

Основные данные для заказа

Версия
FrontCom, Сигнальная вставка D-Sub, 25-полюсный, Гнездо/гнездо
Заказ №
1450880000
Тип
IE-FCI-D25-FF
GTIN (EAN)
4050118255645
Кол.
1  Штука

Размеры и массы

Высота
17,6  mm
Высота (в дюймах)
0,693  inch
Ширина
12,5  mm
Ширина (в дюймах)
0,492  inch
Длина
53,1  mm
Длина (в дюймах)
2,091  inch
Масса нетто
15  g

Температуры

Рабочая температура
-55 °C...105 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
14f36bdb-8bcd-4f24-8fb3-9538ad1abec6

Технические данные

Допустимая токовая нагрузка
3 A
Количество полюсов
25
Материал изолятора
PBT, армированное стекловолокно UL 94 V-0
Основной материал корпуса
SPCC
Поверхность контакта
позолоченный
Поверхность корпуса
луженая
Прочность изоляции
1000 MΩ at 500 V DC
Сопротивление контакта
≤ 20 mΩ
Электрическая прочность, контакт / контакт
1 кВ эфф. / 1 мин.

Общие данные

Вид защиты
IP20
Тип вставки
Сигнальная вставка D-Sub, 25-полюсный

Электрические свойства

Прочность изоляции
1000 MΩ at 500 V DC
Сопротивление контакта
≤ 20 mΩ
Электрическая прочность, контакт / контакт
1 кВ эфф. / 1 мин.

Общие стандарты

Сертификат № (DNV)
TAA000022B
Сертификат № (UR)
E497345

Классификации

ETIM 6.0
EC001121
ETIM 7.0
EC001121
ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 9.0
27-44-03-90
ECLASS 9.1
27-18-90-90
ECLASS 10.0
27-44-03-90
ECLASS 11.0
27-44-03-90
ECLASS 12.0
27-18-28-92
ECLASS 13.0
27-18-28-92
ECLASS 14.0
27-18-28-92
ECLASS 15.0
27-18-28-92

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E497345
