IE-PS-SP0-S-FH-180
IE-PS-SP0-S-FH-180

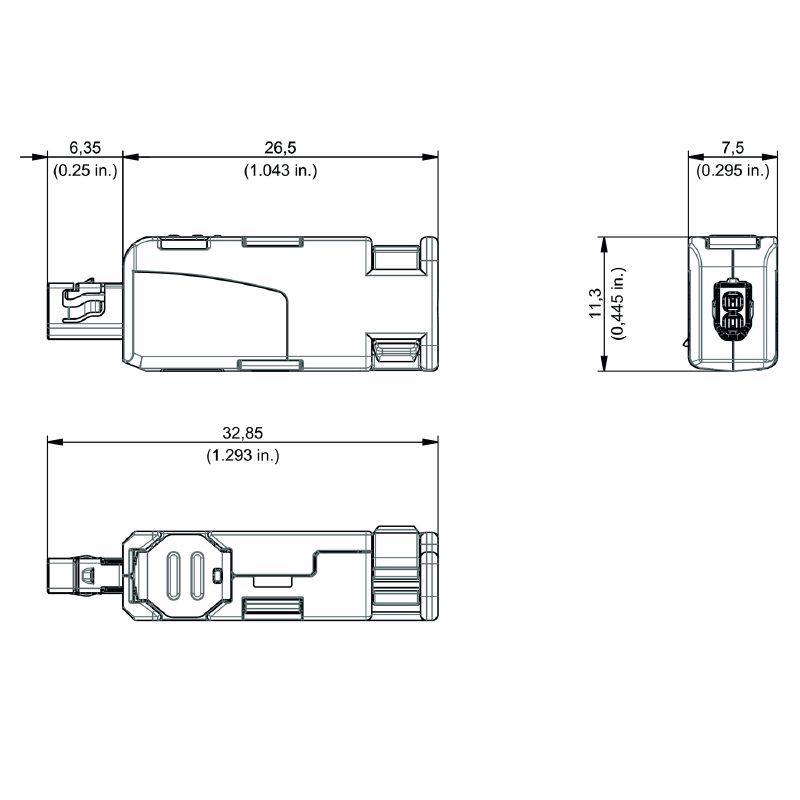

Dibujo detallado
IE-PS-SP0-S-FH-180

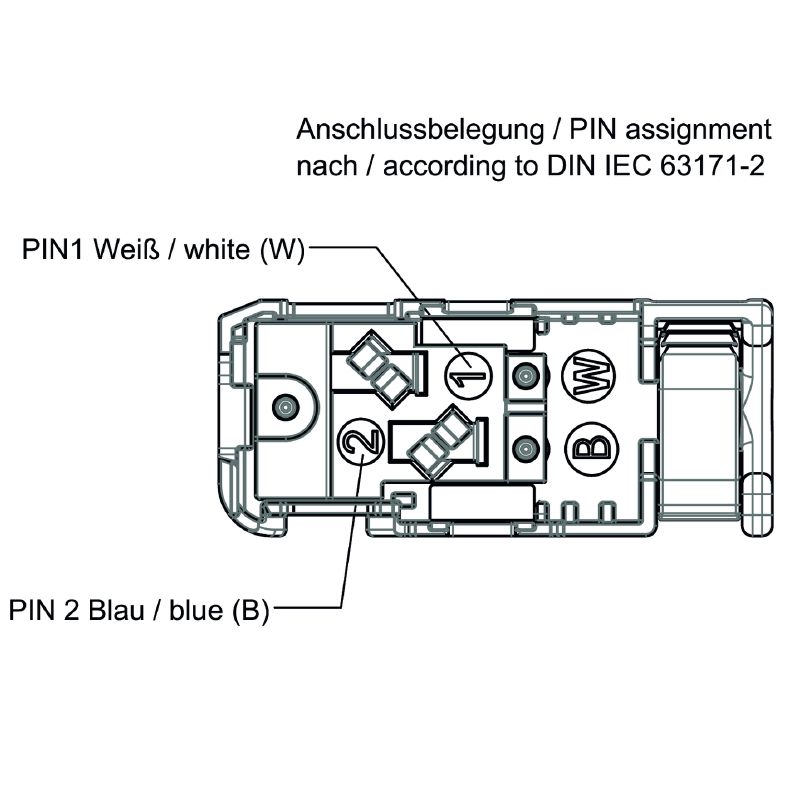

Asignación de pines

IE-PS-SP0-S-FH-180

Clavija de conexión SPE acoplable in situ, Clavija SPE según IEC 63171-2, IDC, 2 núcleos, IP20

Produkt-ID 2726040000
Veri sayfasını indir Soporte técnico Descargas de productos
es accesorio de 1 Productos relacionados 1
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos generales Propiedades eléctricas Normas generales Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Clavija de conexión SPE acoplable in situ, Clavija SPE según IEC 63171-2, IDC, 2 núcleos, IP20
Código
2726040000
Tipo
IE-PS-SP0-S-FH-180
GTIN (EAN)
4050118810790
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
8.9 g

Temperaturas

Temperatura de servicio
-40 °C...85 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos generales

Material locking lever
Acero inoxidable
Material strain relief
Policarbonato, V-0 según UL 94
Anslutning 1
Clavija SPE según IEC 63171-2
Соединение 2
IDC
Composición
campo conectable
Modo de conexión
2 núcleos
Grado inflamabilidad según UL 94
V-0
Color
plata
Material capotas
fundición inyectada de cinc niquelada
Diámetro del aislante, min.
0.85 mm
Diámetro del aislante, max.
1.6 mm
Categoría
T1-B
Material de contacto
Chapado en bronce
Superficie de contacto
bañado en oro
Diámetro del cable, rígido
0.41...0.64 mm
Sección de conexión del conductor, sólido (AWG)
AWG 24...AWG 22
Diámetro del cable, flexible
0.48...0.76 mm
Sección de conexión del conductor, flexible (AWG)
AWG 26...AWG 22
Sección de conexión del conductor, extremadamente flexible
0.51
Sección de conexión del conductor, extremadamente flexible (AWG)
AWG 26...AWG 22
Diámetro de la funda, min.
3.6 mm
Diámetro de la funda, max.
5.7 mm
Material del apantallamiento
chapado en bronce
Tipo de protección
IP20
Ciclos de enchufado
750
Material para cuerpos aislantes
PC UL94 V0
Posibilidad de nueva conexión
≤ 4 ciclos (para la misma sección)

Propiedades eléctricas

Capacidad de carga
  • Capacidad de carga:
    1.4 A
  • Temperatura:
    60 °C
Corriente nominal
4 A
PoE / PoE+
PoDL de conformidad con la norma IEEE 802.3bu / cg
Resistencia a tensiones eléctricas, contacto/apantallado
≥ 1500 V DC
Resistencia a tensiones eléctricas, contacto/contacto
≥ 1000 V DC
Resistencia de contacto
≤ 20 mΩ
Resistencia del aislamiento
≥ 500 MΩ

Normas generales

Application-specific communication cable facilities
ISO/IEC 11801-1 Amd.1
ISO/IEC 11801-3 Amd.1
ISO/IEC 11801-6 Amd.1
Conector norma
IEC 63171-2
Estándar de red
IEEE 802.3cg (10BaseT1)
IEEE 802.3bw (100 BaseT1)
IEEE 802.3bp (1000 BaseT1)

Clasificaciones

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-44-01-90
ECLASS 15.0
27-44-01-90
