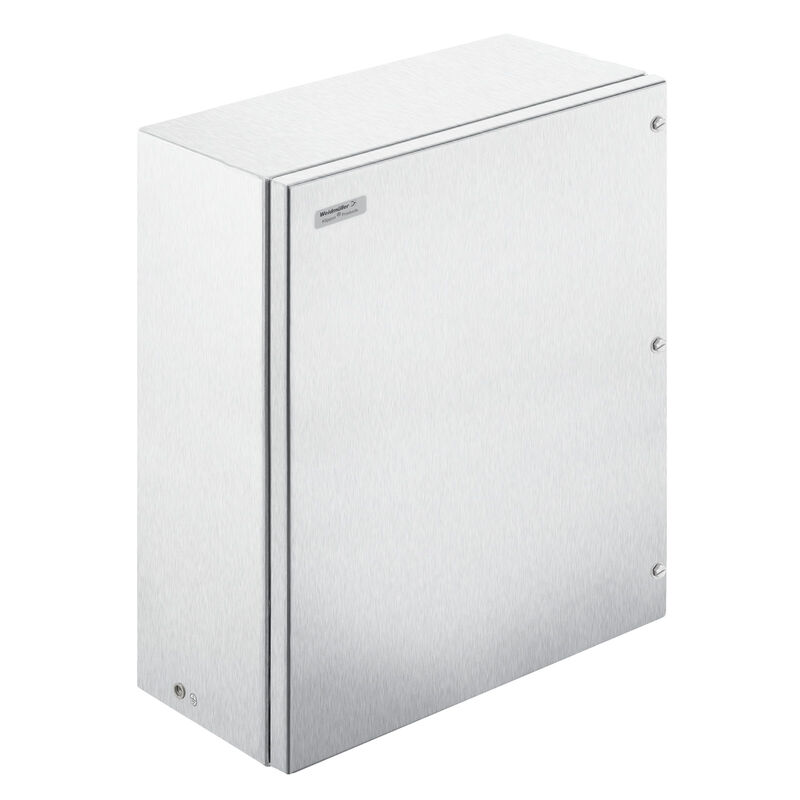

| Változat | Klippon EBx HS (Essential Box Ex - Hinge Screw), Üres ház, Magasság: 500 mm, Szélesség: 400 mm, Mélység: 200 mm, Tömszelence lemezek: Alsó, Anyag: Nemesacél 1.4404 (316 L), Szálcsiszolt, ezüst |
| Rendelési szám | 8000071023 |
| Típus | KEBXHS504020S4B1 AK |
| GTIN (EAN) | 4064675385035 |
| Qty. | 1 Darab |
| Helyi gyártmány | csak Kínában kapható |
| Mélység | 200 mm |
| Mélység (coll) | 7,874 inch |
| Magasság | 500 mm |
| Magasság (coll) | 19,685 inch |
| Szélesség | 400 mm |
| Szélesség (coll) | 15,748 inch |
| Rögzítési méret - magasság | 460 mm |
| Rögzítési méret - szélesség | 360 mm |
| Nettó tömeg | 11 405 g |
| Üzemi hőmérséklet | -55 °C...135 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 234 |
| M16 | 114 |
| M20 | 75 |
| M25 | 48 |
| M32 | 27 |
| M40 | 14 |
| M50 | 11 |
| M63 | 5 |
| M75 | 4 |
| M12 | 234 |
| M16 | 114 |
| M20 | 75 |
| M25 | 48 |
| M32 | 27 |
| M40 | 14 |
| M50 | 11 |
| M63 | 5 |
| M75 | 4 |
| M12 | 137 |
| M16 | 73 |
| M20 | 46 |
| M25 | 27 |
| M32 | 14 |
| M40 | 11 |
| M50 | 4 |
| M63 | 3 |
| M75 | 3 |
| Megfelelőségi nyilatkozat száma (AoC) | DE PS265x 210819 000ISS01 |
| Megfelelőségi nyilatkozat száma (DoC LVD) | DE PS265X 210819 001ISS01 |
| Tanúsítvány száma (ATEX) | IBEXU21ATEX1016U |
| Tanúsítvány száma (IECEX) | IECEXIBE21.0012X |
| Tanúsítvány száma - üres ház (ATEX) | IBExU 21ATEX 1016 U |
| Tanúsítvány száma - üres ház (INMETRO) | LMP 21.0601U |
| Tanúsítvány száma üres ház (IECEx) | IECEx IBE 21.0006U |
| Tanúsítvány száma, sorkapocsdoboz (ATEX) | IBExU 21ATEX 1017 X |
| Tanúsítvány száma, sorkapocsdoboz (IECEx) | IECEx IBE 21.0012 |
| Tanúsítvány száma, sorkapocsdoboz (INMETRO) | LMP 21.0602X |
| Tanúsító intézet |
ATEX
IECEX INMETRO |
| AF mérete | 10 mm |
| Aljzatperem | Igen |
| Anyag | Nemesacél 1.4404 (316 L) |
| Anyagvastagság | 1,5 mm |
| Burkolat anyagvastagsága | 1,5 mm |
| Fedél | Igen |
| Fedél kiegészítő | M6 hatlapfejű hornyos csavarok SW10+forgópántok |
| Fedél nyílásszöge | 125 ° |
| Fedélcsavarok nyomatéka | 2,5 Nm |
| Fedélcsavarok száma | 3 |
| Felhasználási területek |
Vegyipar
Robbanásveszélyes zóna Olaj- és gázipar Szárazföldi Folyamatirányítás Építési rendszerek és technológia Gépgyártás Csomagolóipar |
| Felületi minőség | Szálcsiszolt |
| Flange plate mounting | M6 hatlapfejű csavarok 10 SW |
| Ház kiegészítő | 4 vagy 6, M6 zsákvég a hátoldalon; opcionális kiegészítő rögzítőláb |
| Integrált rögzítést | 4, 6 vagy 9 db M6 tőcsavar belső (anya) menet |
| Max. teherbírás | 20 kg |
| PE-csavarok pozíciója | Ház, C oldal |
| Peremes aljzat anyagvastagsága | 3 mm |
| Protection class (UL) |
Type 1
Type 4 Type 4X |
| Szabványok |
EN 60079-0
IEC 60079-0 EN 60079-7 IEC 60079-7 EN 60079-11 IEC 60079-11 EN 60079-31 IEC 60079-31 |
| Szerelőnyílás: magasság | 449,6 mm |
| Szerelőnyílás: szélesség | 343,6 mm |
| Tömszelence lemezek | Alsó |
| Tömítés anyaga | Szilikon (fedél + aljzat) |
| Védelmi osztály | IP66 |
| Ütésállóság |
7 J ATEX verzió
10 J standard változat |
| Üzemi hőmérséklet, max. | 135 °C |
| Üzemi hőmérséklet, min. | -55 °C |
| WDU 10 / ZDU 10 | 6x30 |
| WDU 16 / ZDU 16 | 6x25 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 6x61 |
| WDU 35 / ZDU 35 | 6x18 |
| WDU 4 / ZDU 4 | 6x51 |
| WDU 6 / ZDU 6 | 6x38 |
| Földelés, ház, belső | Ráhegesztett M6 rozsdamentes acél földelőcsap a ház alsó felében és a fedélben. |
| WDU 10 / ZDU 10 | 4x40 |
| WDU 16 / ZDU 16 | 4x33 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 4x80 |
| WDU 35 / ZDU 35 | 4x25 |
| WDU 4 / ZDU 4 | 4x67 |
| WDU 6 / ZDU 6 | 4x50 |
| Termékinformáció | All articles with M6 threaded rivet as standard; UL variants with M10 earth bolt on request |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9,1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Jóváhagyások |       |
| ROHS | Megfelel |
| UL File Number Search | |
| Tanúsítvány száma (EAC) | E223792 |
-
