Tulajdonságok

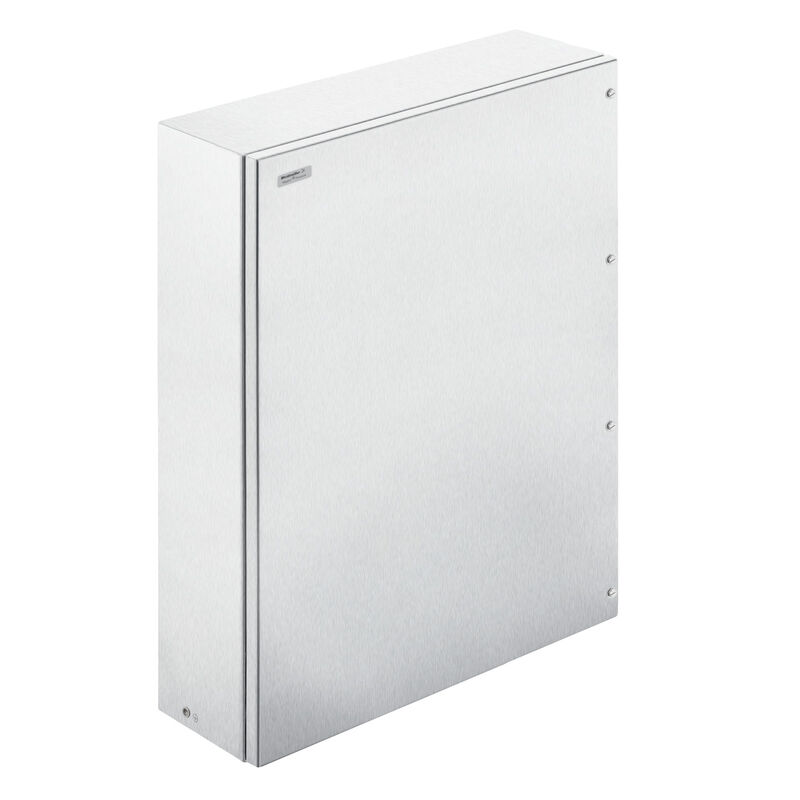

| Változat | Klippon EBx HS (Essential Box Ex - Hinge Screw), Üres ház, Magasság: 800 mm, Szélesség: 600 mm, Mélység: 200 mm, Tömszelence lemezek: Alsó, Anyag: Nemesacél 1.4404 (316 L), Szálcsiszolt, ezüst |
| Rendelési szám | 8000071030 |
| Típus | KEBXHS806020S4B1 AK |
| GTIN (EAN) | 4064675385073 |
| Qty. | 1 Darab |
| Helyi gyártmány | csak Kínában kapható |
| Mélység | 200 mm |
| Mélység (coll) | 7,874 inch |
| Magasság | 800 mm |
| Magasság (coll) | 31,496 inch |
| Szélesség | 600 mm |
| Szélesség (coll) | 23,622 inch |
| Rögzítési méret - magasság | 760 mm |
| Rögzítési méret - szélesség | 560 mm |
| Nettó tömeg | 21 735 g |
| Üzemi hőmérséklet | -55 °C...135 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 392 |
| M16 | 195 |
| M20 | 130 |
| M25 | 82 |
| M32 | 48 |
| M40 | 25 |
| M50 | 20 |
| M63 | 8 |
| M75 | 7 |
| M12 | 392 |
| M16 | 195 |
| M20 | 130 |
| M25 | 82 |
| M32 | 48 |
| M40 | 25 |
| M50 | 20 |
| M63 | 8 |
| M75 | 7 |
| M12 | 217 |
| M16 | 115 |
| M20 | 74 |
| M25 | 44 |
| M32 | 22 |
| M40 | 18 |
| M50 | 7 |
| M63 | 6 |
| M75 | 5 |
| Megfelelőségi nyilatkozat száma (AoC) | DE PS265x 210819 000ISS01 |
| Megfelelőségi nyilatkozat száma (DoC LVD) | DE PS265X 210819 001ISS01 |
| Tanúsítvány száma (ATEX) | IBEXU21ATEX1017X |
| Tanúsítvány száma (IECEX) | IECEXIBE21.0012X |
| Tanúsítvány száma - üres ház (ATEX) | IBExU 21ATEX 1016 U |
| Tanúsítvány száma - üres ház (INMETRO) | LMP 21.0601U |
| Tanúsítvány száma üres ház (IECEx) | IECEx IBE 21.0006U |
| Tanúsítvány száma, sorkapocsdoboz (ATEX) | IBExU 21ATEX 1017 X |
| Tanúsítvány száma, sorkapocsdoboz (IECEx) | IECEx IBE 21.0012 |
| Tanúsítvány száma, sorkapocsdoboz (INMETRO) | LMP 21.0602X |
| Tanúsító intézet |
ATEX
IECEX INMETRO |
|
Type 1
Type 4 Type 4X |
|
| AF mérete | 10 mm |
| Aljzatperem | Igen |
| Anyag | Nemesacél 1.4404 (316 L) |
| Anyagvastagság | 1,5 mm |
| Burkolat anyagvastagsága | 1,5 mm |
| Fedél | Igen |
| Fedél kiegészítő | M6 hatlapfejű hornyos csavarok SW10+forgópántok |
| Fedél nyílásszöge | 125 ° |
| Fedélcsavarok nyomatéka | 2,5 Nm |
| Fedélcsavarok száma | 4 |
| Felhasználási területek |
Vegyipar
Robbanásveszélyes zóna Olaj- és gázipar Szárazföldi Folyamatirányítás Építési rendszerek és technológia Gépgyártás Csomagolóipar |
| Felületi minőség | Szálcsiszolt |
| Flange plate mounting | M6 hatlapfejű csavarok 10 SW |
| Ház kiegészítő | 4 vagy 6, M6 zsákvég a hátoldalon; opcionális kiegészítő rögzítőláb |
| Integrált rögzítést | 4, 6 vagy 9 db M6 tőcsavar belső (anya) menet |
| Max. teherbírás | 49 kg |
| PE-csavarok pozíciója | Ház, C oldal |
| Peremes aljzat anyagvastagsága | 3 mm |
| Szabványok |
EN 60079-0
IEC 60079-0 EN 60079-7 IEC 60079-7 EN 60079-11 IEC 60079-11 EN 60079-31 IEC 60079-31 |
| Szerelőnyílás: magasság | 749,6 mm |
| Szerelőnyílás: szélesség | 543,6 mm |
| Tömszelence lemezek | Alsó |
| Tömítés anyaga | Szilikon (fedél + aljzat) |
| Védelmi osztály | IP66 |
| Ütésállóság |
7 J ATEX verzió
10 J standard változat |
| Üzemi hőmérséklet, max. | 135 °C |
| Üzemi hőmérséklet, min. | -55 °C |
| WDU 10 / ZDU 10 | 8x49 |
| WDU 16 / ZDU 16 | 8x41 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 8x98 |
| WDU 35 / ZDU 35 | 8x30 |
| WDU 4 / ZDU 4 | 8x82 |
| WDU 6 / ZDU 6 | 8x61 |
| Földelés, ház, belső | Ráhegesztett M6 rozsdamentes acél földelőcsap a ház alsó felében és a fedélben. |
| WDU 10 / ZDU 10 | 6x69 |
| WDU 16 / ZDU 16 | 6x58 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 6x138 |
| WDU 35 / ZDU 35 | 6x43 |
| WDU 4 / ZDU 4 | 6x115 |
| WDU 6 / ZDU 6 | 6x86 |
| Termékinformáció | All articles with M6 threaded rivet as standard; UL variants with M10 earth bolt on request |
| Approval/Certificate/Document of Conformity |
[IBEXU21ATEX1017X](https://mdcop.weidmueller.com/mediadelivery/asset/900_244953)
[IBEXU21ATEX1016U](https://mdcop.weidmueller.com/mediadelivery/asset/900_244954) [EU Declaration of Conformity - Klippon EBx Empty Enclosures LVD - DoC DE PS265X 210819 001ISS01](https://mdcop.weidmueller.com/mediadelivery/asset/900_244973) [UKCA Declaration of Conformity - Klippon EBx Empty Enclosures LVD - UKCA DE PS265X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319942) [IECExIBE21.0012](https://mdcop.weidmueller.com/mediadelivery/asset/900_244955) [IECExIBE21.0006U](https://mdcop.weidmueller.com/mediadelivery/asset/900_244956) [UKCA TÜV 22 UKEX 7098 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263774) [UKCA TÜV 22 UKEX 7097 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263775) [Attestation of Conformity - Klippon EBx Empty Enclosures - AoC DE PS265x 210819 000ISS01](https://mdcop.weidmueller.com/mediadelivery/asset/900_244960) [UKCA Attestation of Conformity - Klippon EBx Empty Enclosures - UKCA DE PS265X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319921) [CERTIFICADO LMP 21.0601U KLIPPON EBx](https://mdcop.weidmueller.com/mediadelivery/asset/900_308045) [CERTIFICADO LMP 21.0602X KLIPPON EBx](https://mdcop.weidmueller.com/mediadelivery/asset/900_308046) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216600) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000071030) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9,1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Jóváhagyások |       |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (EAC) | E223792 |
