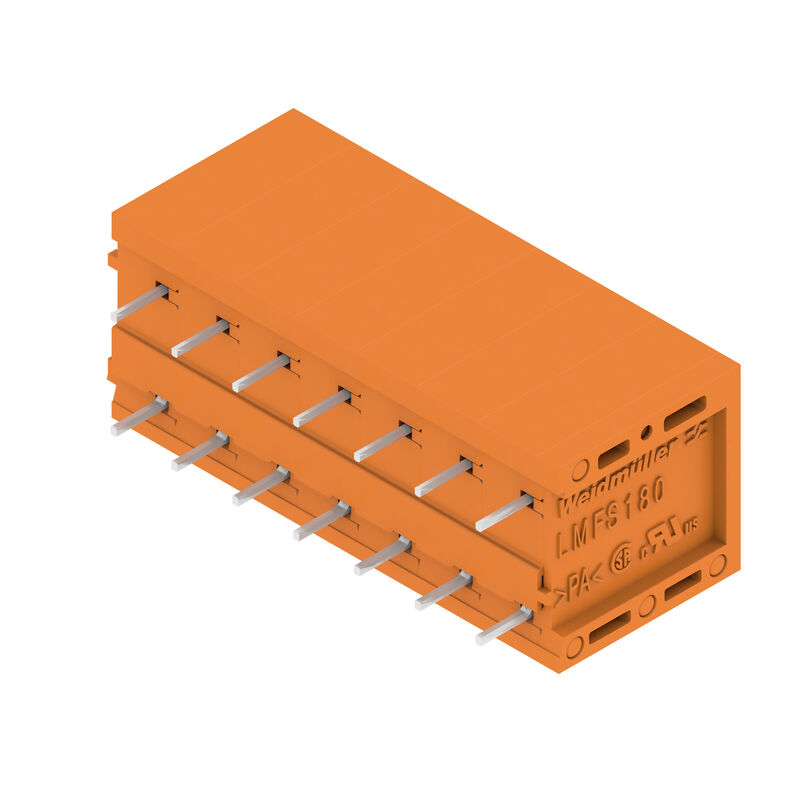

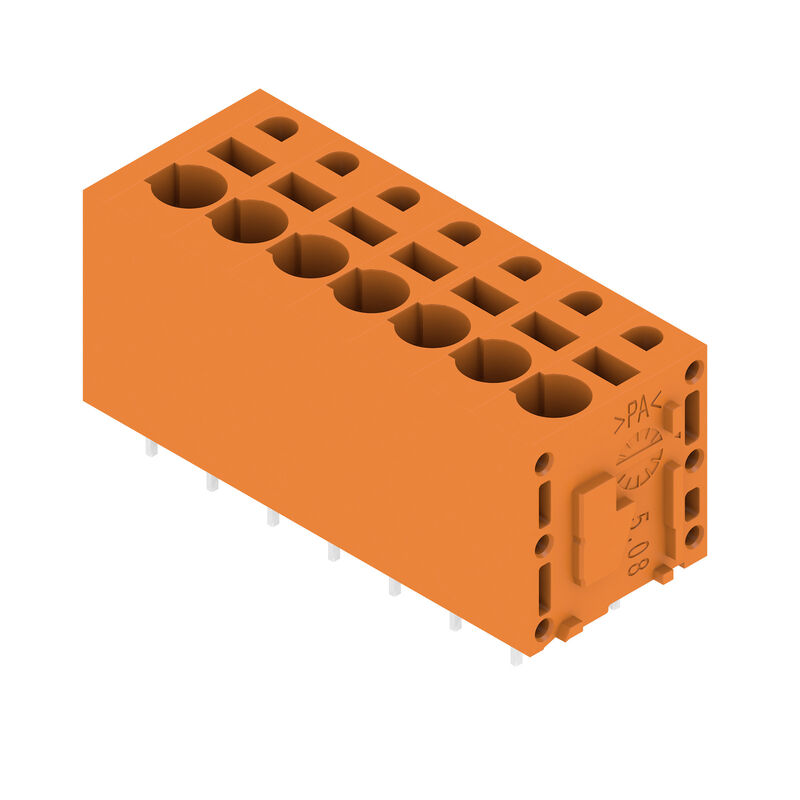

LMFS 5.08/07/180 3.5SN OR BX — Product image

Adatlap letöltése EDA egyedi komponens Kapcsolódó termékek

LMFS 5.08/07/180 3.5SN OR BX

Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 7, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Cikkszám 1331490000

Tulajdonságok

Általános rendelési adatok

Változat	Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 7, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Rendelési szám	1331490000
Típus	LMFS 5.08/07/180 3.5SN OR BX
GTIN (EAN)	4050118135282
Qty.	40 Darab
Termékadatok	IEC: 400 V / 24 A / 0.2 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12
Csomagolás	Doboz

Méretek és tömegek

Mélység	14,8 mm
Mélység (coll)	0,583 inch
Magasság	18,7 mm
Magasság (coll)	0,736 inch
Legalacsonyabb változat magassága	15,2 mm
Szélesség	38,18 mm
Szélesség (coll)	1,503 inch
Nettó tömeg	10,21 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Rendszerparaméterek

Termékcsalád	OMNIMATE Signal - sorozat LMF
Vezetékcsatlakozás-technika	PUSH IN aktuátor nélkül
Felszerelés NYÁK-ra	THT-forrasztott csatlakozás
Vezeték kimeneti irány	180°
Raszter mm-ben (P)	5,08 mm
Raszter inch-ben (P)	0,2 "
Pólusszám	7
Érintkezősorok száma	1
Az ügyfél szereli fel	Nem
Sorok száma	1
Egy sorban található szomszédos pólusok max. száma	24
Forrasztótüske hossza (l)	3,5 mm
Forrasztótüske méretei	d = 0,8 mm 0,6 x 0,8 mm
Forrasztószem lyukátmérő (D)	1,1 mm
Forrasztószem lyukátmérő tűrés (D)	+ 0,1 mm
Forrasztótüskék száma pólusonként	2
Csavarhúzó éle	0,6 x 3,5
Csavarhúzó éle, standard	DIN 5264
Csupaszolási hossz	10 mm
L1, mm	30,48 mm
L1, inch	1,2 "
Érintésvédelem a DIN VDE 0470 szerint	IP 20
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Védelmi osztály	IP20

Anyagjellemzők

Szigetelőanyag	Wemid (PA)
Szín	narancssárga
Színskála (hasonló)	RAL 2000
Kúszóútképzési összehasonlítási szám (CTI)	≥ 600
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Bevonat	4-6 μm SN
Ónozás típusa	matt
Forrasztott csatlakozás rétegszerkezete	4...8 µm Sn matt
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	120 °C
Hőmérsékleti tartomány, telepítés, min.	-25 °C
Hőmérsékleti tartomány, telepítés, max.	120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,12 mm²
Rögzítési tartomány, névleges csatlakozás, max.	2,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 24
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 12
Tömör, min. H05(07) V-U	0,2 mm²
Tömör, max. H05(07) V-U	2,5 mm²
Flexibilis, min. H05(07) V-K	0,2 mm²
Flexibilis, max. H05(07) V-K	2,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø	2,4 mm x 1,5 mm
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9025870000 Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9004050000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9025860000 Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0542500000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9019100000 Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0282800000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0186500000 Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0635100000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 2,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9004080000
Hivatkozási szöveg	Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	24 A
Névleges áram, maximális pólusszám (Tu=20 °C)	24 A
Névleges áram, min. pólusszám (Tu=40°C)	24 A
Névleges áram, maximális pólusszám (Tu=40°C)	24 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	4 kV
Rövid idejű határáram ellenállás	3 x 1s mit 120 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)	300 V
Névleges feszültség (D felhasználási csoport / CSA)	300 V
Névleges áram (B felhasználási csoport / CSA)	20 A
Névleges áram (D felhasználási csoport / CSA)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 24
Vezeték keresztmetszet, AWG, max.	AWG 12

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	300 V
Névleges feszültség (D felhasználási csoport / UL 1059)	300 V
Névleges áram (B felhasználási csoport/ UL 1059)	20 A
Névleges áram (D felhasználási csoport/ UL 1059)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 24
Vezeték keresztmetszet, AWG, max.	AWG 12
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	352 mm
VPE szélesség	140 mm
VPE magasság	31 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz Teszt: eredetjelölés, típusazonosítás, anyagtípus, UL tanúsítvány, CSA tanúsítvány, tartósság, raszter, dátum óra Kiértékelés: elérhető
Teszt: Rögzíthető keresztmetszet	Standard: IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,14 mm² Vezető típusa és keresztmetszete: sodrott 0,14 mm² Vezető típusa és keresztmetszete: tömör, 2,5 mm² Vezető típusa és keresztmetszete: sodrott 2,5 mm² Vezető típusa és keresztmetszete: AWG 26/1 Vezető típusa és keresztmetszete: AWG26/19 Vezető típusa és keresztmetszete: AWG 14/1 Vezető típusa és keresztmetszete: AWG 12/19 Kiértékelés: átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: IEC 60999-1 szabvány, 9.4 / 11.99 szakasz Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: 0,7 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U2.5 Vezető típusa és keresztmetszete: H07V-K2.5 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: IEC 60999-1 szabvány, 9.5 / 11.99 szakasz Követelmény: ≥20 N Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: ≥50 N Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U2.5 Vezető típusa és keresztmetszete: H07V-K2.5 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

Érvéghüvely műanyag gallérral DIN 46228/4

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

A tesztpont csak potenciálelvételi pontként használható.

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70303)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1331490000)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Besorolások

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9,1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Tanúsítványok

Jóváhagyások	![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
