LPA SI STI3.2 OR

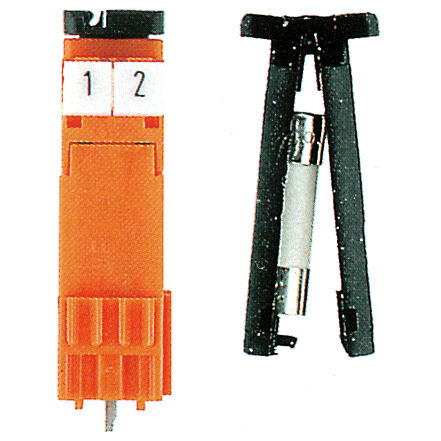

Produktillustration
Avbildning liknande
LPA SI STI3.2 OR

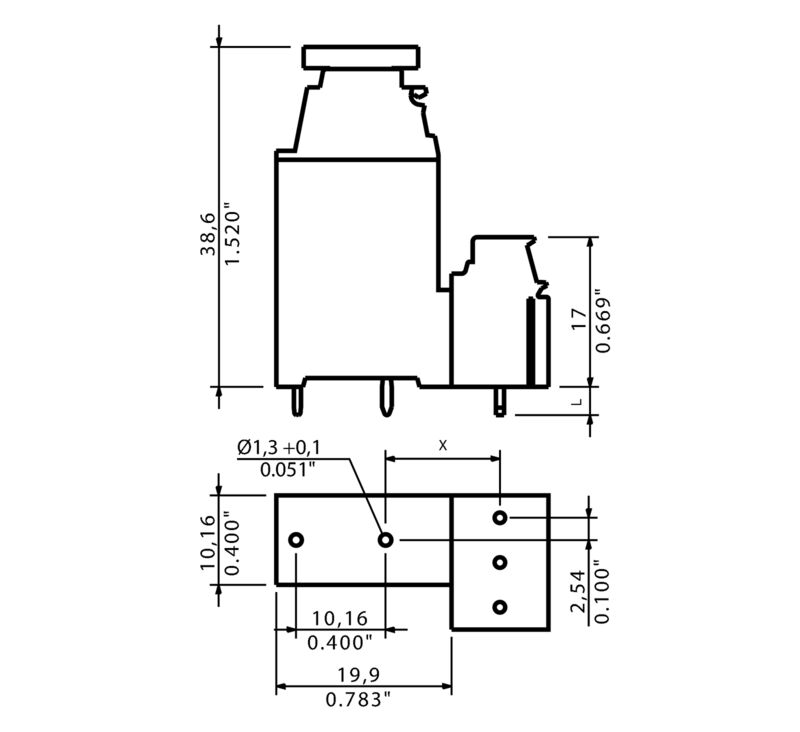

Dimensional drawing

LPA SI STI3.2 OR

Kretskortsplint, Tillbehör, Säkringselement, orange, Antal poler: 1

Produkt-ID 1495060000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 1
Godkännanden Allmänna beställningsdata Dimensions et poids Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

Allmänna beställningsdata

버전
Kretskortsplint, Tillbehör, Säkringselement, orange, Antal poler: 1
Order No.
1495060000
유형
LPA SI STI3.2 OR
GTIN(EAN)
4008190095536
수량
50 items
Produktparametrar
IEC: 500 V / 6.3 A
UL:
Förpackning
Box

Dimensions et poids

Nettovikt
5,68 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Karakteristiska systemvärden

Mounting onto the PCB
THT lödanslutning
Paso en mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Počet pólů
1
Polradstal
1
Vybavuje zákazník
Ja
Number of rows
1
Nº máximo de polos alineables por fila
12
Longueur du picot à souder (l)
3,2 mm
Solder eyelet hole diameter (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 mm
Number of solder pins per pole
2
L1 i tum
0,4 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Skyddsklass
IP20
Genomgångsmotstånd (6)
2,60 mΩ

Materialdata

Isoleringsmaterial
PA
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-2
Kontaktmaterial
Lega in rame
접점 표면
주석 도금
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
6,3 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
250 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
12400-266
Tensión nominal (Use group D / CSA)
300 V
Rated current (Use group D / CSA)
10 A
Odkaz na hodnoty pro schválení
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institute (UR)
UR
Núm. de certificación (UR)
E60693
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Packaging
Box
Longitud de VPE
222 mm
Anchura VPE
67 mm
Altura de VPE
47 mm

Viktig hänvisningstext

Соответствие IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Примечания

• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-46-04-05
ECLASS 15.0
27-46-04-05
