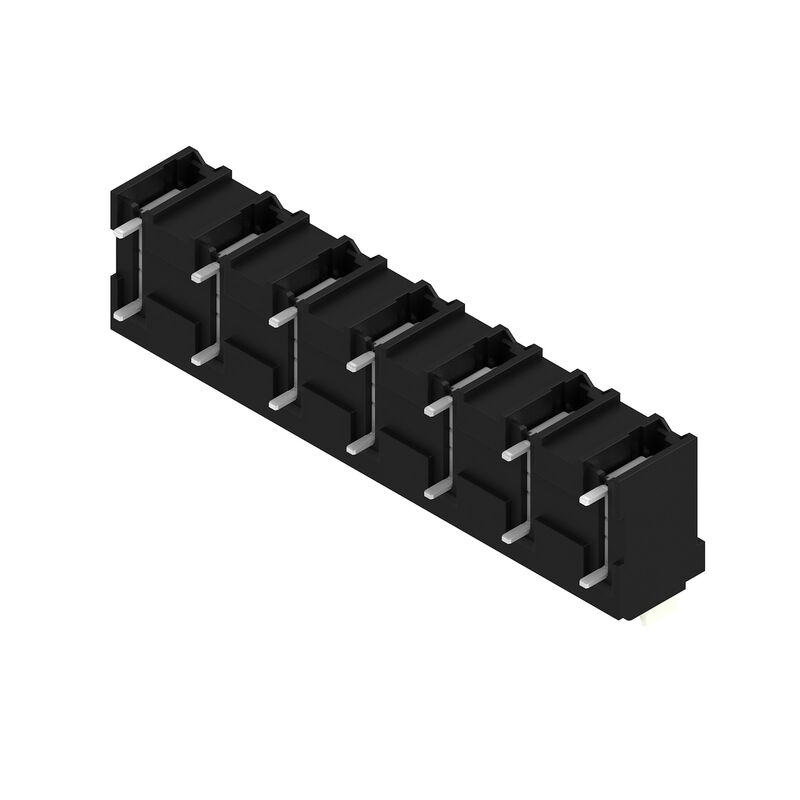

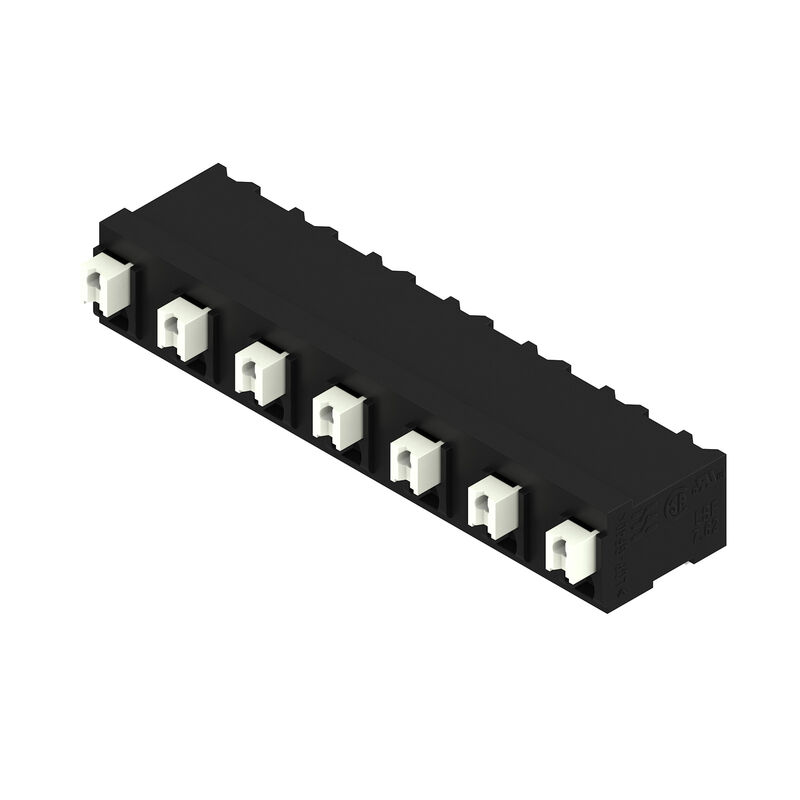

LSF-SMT 7.62/07/90 1.5SN BK TU
Nyomtatott áramköri panel csatlakozók, 7.62 mm, Pólusszám: 7, 90°, Forrasztótüske hossza (l): 1.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tube
Cikkszám
1869310000
Tulajdonságok
| Változat | Nyomtatott áramköri panel csatlakozók, 7.62 mm, Pólusszám: 7, 90°, Forrasztótüske hossza (l): 1.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tube |
| Rendelési szám | 1869310000 |
| Típus | LSF-SMT 7.62/07/90 1.5SN BK TU |
| GTIN (EAN) | 4032248444649 |
| Qty. | 11 Darab |
| Termékadatok |
IEC: 800 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| Csomagolás | Tube |
| Mélység | 14,75 mm |
| Mélység (coll) | 0,581 inch |
| Magasság | 10 mm |
| Magasság (coll) | 0,394 inch |
| Legalacsonyabb változat magassága | 8,5 mm |
| Szélesség | 49,92 mm |
| Szélesség (coll) | 1,965 inch |
| Nettó tömeg | 6,066 g |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Signal - sorozat LSF |
| Vezetékcsatlakozás-technika | PUSH IN aktuátorral |
| Felszerelés NYÁK-ra | THT/THR-forrasztott csatlakozással |
| Vezeték kimeneti irány | 90° |
| Raszter mm-ben (P) | 7,62 mm |
| Raszter inch-ben (P) | 0,3 " |
| Pólusszám | 7 |
| Érintkezősorok száma | 1 |
| Az ügyfél szereli fel | Nem |
| Sorok száma | 1 |
| Forrasztótüske hossza (l) | 1,5 mm |
| Forrasztótüske tűrése | 0 / -0,3 mm |
| Forrasztótüske méretei | 0,35 x 0,8 mm |
| Forrasztótüske méretei=d Tűrés | 0 / -0,1 mm |
| Forrasztószem lyukátmérő (D) | 1,1 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| Forrasztótüskék száma pólusonként | 2 |
| Csupaszolási hossz | 8 mm |
| L1, mm | 45,72 mm |
| L1, inch | 1,8 " |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | 1,60 mΩ |
| Szigetelőanyag | LCP GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Forrasztott csatlakozás rétegszerkezete | 4...6 µm Sn matt |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Hőmérsékleti tartomány, telepítés, min. | -30 °C |
| Hőmérsékleti tartomány, telepítés, max. | 120 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 28 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Tömör, min. H05(07) V-U | 0,2 mm² |
| Tömör, max. H05(07) V-U | 1,5 mm² |
| Flexibilis, min. H05(07) V-K | 0,2 mm² |
| Flexibilis, max. H05(07) V-K | 1,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,25 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 0,75 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,25 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 1,5 mm² |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 17,5 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 17,5 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 17,5 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 15 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 800 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 630 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 500 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 6 kV |
| Rövid idejű határáram ellenállás | 3 x 1s mit 80 A |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 200039-1664286 |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 150 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 10 A |
| Névleges áram (C felhasználási csoport / CSA) | 10 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 28 |
| Vezeték keresztmetszet, AWG, max. | AWG 14 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 150 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 12 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 10 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 28 |
| Vezeték keresztmetszet, AWG, max. | AWG 14 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Tube |
| VPE hosszúság | 556 mm |
| VPE szélesség | 21 mm |
| VPE magasság | 15 mm |
| Felületi ellenállás | Rs = 109 - 1012 Ω |
| Teszt: Jelölések tartóssága |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
