LSF-SMT SPE 5.00/02/135 3.5SN BK TU
LSF-SMT SPE 5.00/02/135 3.5SN BK TU
Illustration du produit
LSF-SMT SPE 5.00/02/135 3.5SN BK TU

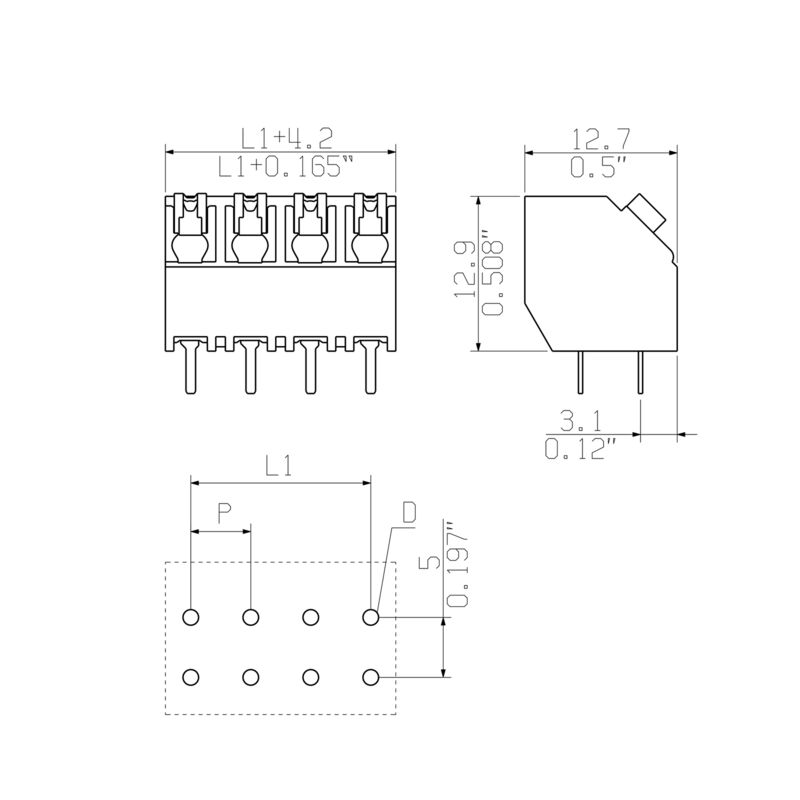

Dimensional drawing
LSF-SMT SPE 5.00/02/135 3.5SN BK TU

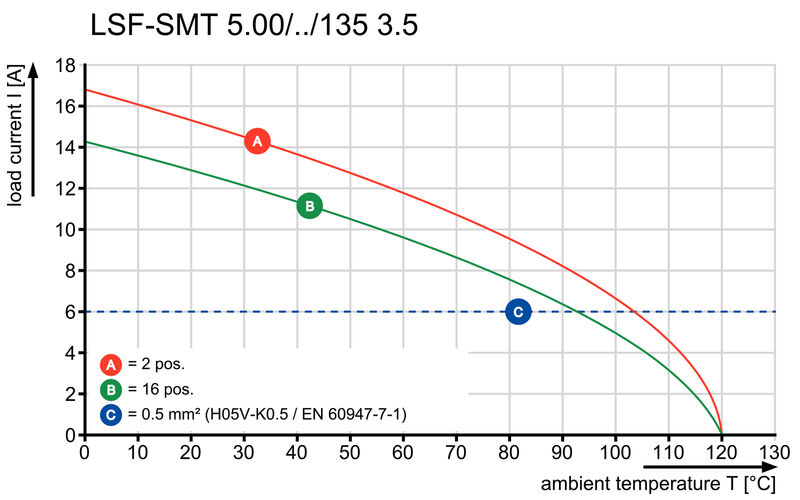

Graph
LSF-SMT SPE 5.00/02/135 3.5SN BK TU

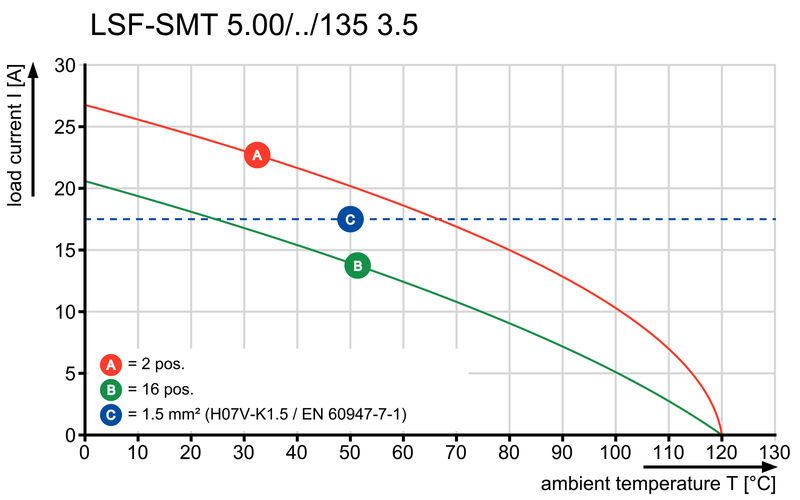

Graph
LSF-SMT SPE 5.00/02/135 3.5SN BK TU

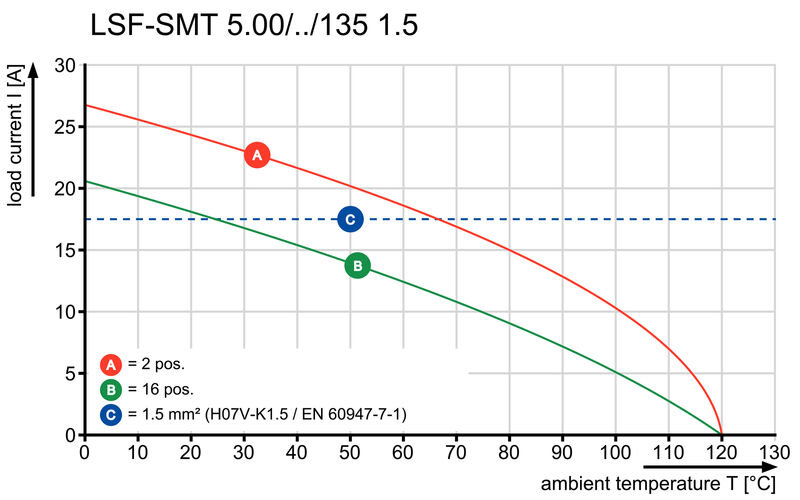

Graph
LSF-SMT SPE 5.00/02/135 3.5SN BK TU
Graph

LSF-SMT SPE 5.00/02/135 3.5SN BK TU

Bloc de jonction pour circuit imprimé, Bloc mode de construction, Fermé latéralement, Raccordement soudé THT/THR, 5.00 mm, Nombre de pôles: 2, Longueur du picot à souder (l): 3.5 mm, étamé, noir, Tube

Référence produit 3077570000
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Autres produits de la même gamme 12
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques du système Propriétés électriques Données des matériaux Emballage Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, Bloc mode de construction, Fermé latéralement, Raccordement soudé THT/THR, 5.00 mm, Nombre de pôles: 2, Longueur du picot à souder (l): 3.5 mm, étamé, noir, Tube
Référence
3077570000
Type
LSF-SMT SPE 5.00/02/135 3.5SN BK TU
GTIN (EAN)
4099987081740
Qté.
60 Pièce
Emballage
Tube

Dimensions et poids

Profondeur
12.7 mm
Profondeur (pouces)
0.5 inch
Hauteur
16.4 mm
Hauteur (pouces)
0.646 inch
Hauteur version la plus basse
12.9 mm
Largeur
9.2 mm
Largeur (pouces)
0.362 inch
Poids net
2 g

Températures

Température d'utilisation permanente, max.
120 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Empreinte carbone du produit
  • Du berceau à la porte:
    0.023 kg CO2 eq.

Caractéristiques du système

PCB에 장착
Raccordement soudé THT/THR
극 수
2
범주
T1-B
보호 등급
IP20
성능 카테고리
T1-B 10 / 100 Mbps
솔더 구멍 직경 공차(D)
+ 0,1 mm
솔더 구멍 직경(D)
1.1 mm
솔더 핀 길이(l)
3.5 mm
솔더링 프로세스
Soudure par refusion
Soudure manuelle
Soudure à la vague
솔더핀 길이 공차
  • Tolérance supérieure avec préfixe (tableau de baie minimale):
    -0,3
  • Tolérance supérieure avec préfixe (tableau de baie maximale):
    +0,1
  • Tolérance, unité:
    mm
솔더핀 길이 공차
+0,1 / -0,3 mm
솔더핀 크기
0,35 x 0,8 mm
솔더핀 크기 = d 공차
  • Tolérance supérieure avec préfixe (tableau de baie minimale):
    -0,1
  • Tolérance supérieure avec préfixe (tableau de baie maximale):
    0
  • Tolérance, unité:
    mm
전송 속도
10 / 100 Mbps
측면 종단, 특성
Fermé latéralement
폴당 용접 핀 수
2
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "

Propriétés électriques

Résistance de passage
1,60 mΩ

Données des matériaux

Matériau isolant
LCP GF
Couleur
noir
Éléments d'actionnement de couleurs
blanc
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau de base du contact
Alliage de cuivre
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du raccordement soudé
4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
120 °C

Emballage

Emballage
Tube
Longueur VPE
554 mm
Largeur VPE
21 mm
Hauteur VPE
17 mm
Résistance de la surface
Rs = 109 - 1012 Ω

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
