Tulajdonságok

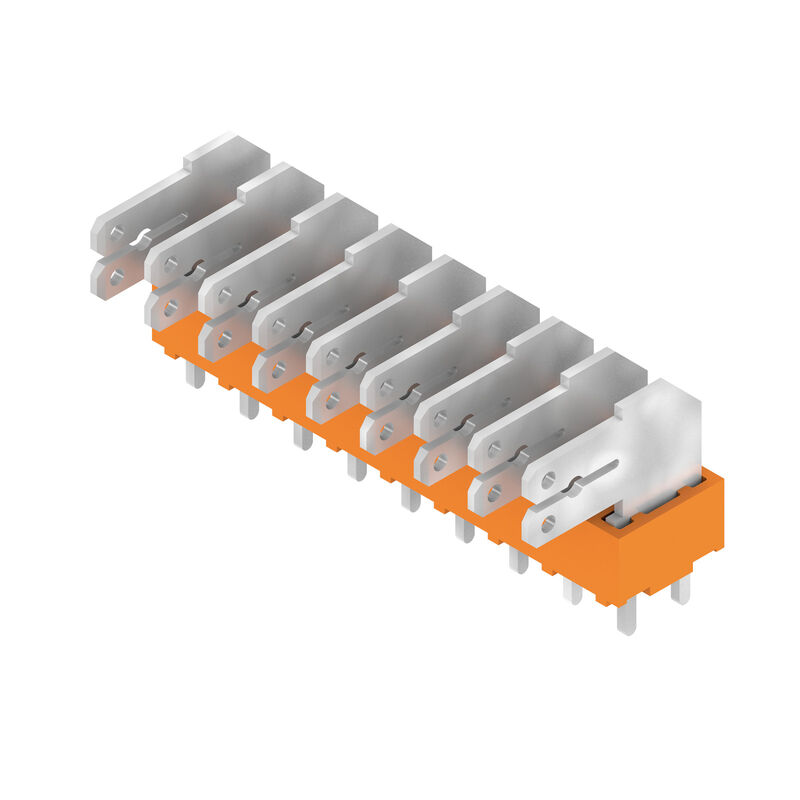

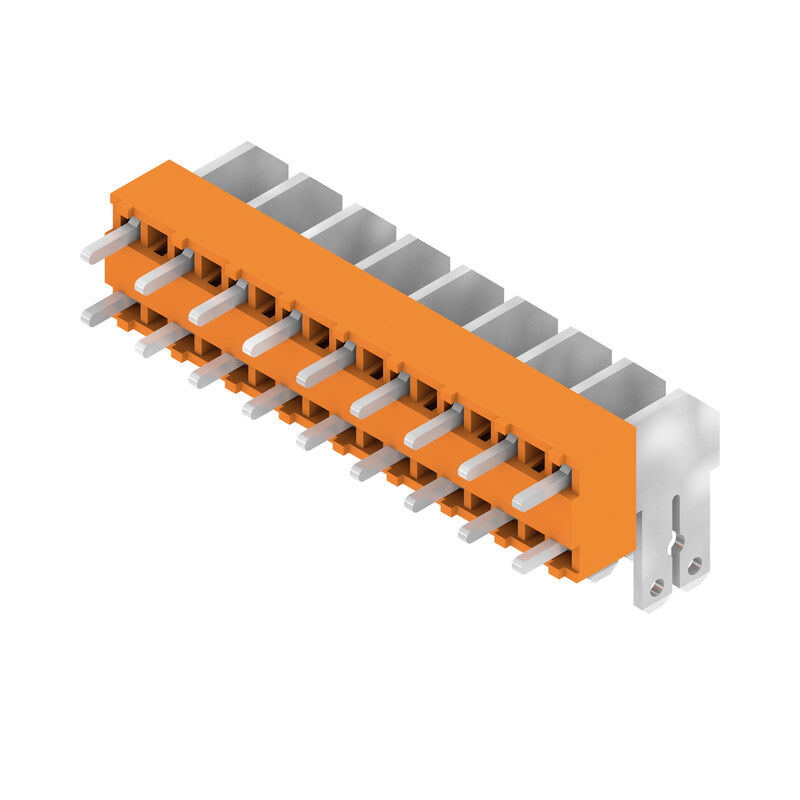

| Változat | Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 9, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Lapos csatlakozás, Doboz |
| Rendelési szám | 9511480000 |
| Típus | PCF 5.00/09/90 3.5SN OR BX |
| GTIN (EAN) | 4008190557638 |
| Qty. | 50 Darab |
| Termékadatok |
IEC: 630 V / 24 A UL: 150 V / 15 A |
| Csomagolás | Doboz |
| Mélység | 9,8 mm |
| Mélység (coll) | 0,386 inch |
| Magasság | 18,4 mm |
| Magasság (coll) | 0,724 inch |
| Legalacsonyabb változat magassága | 14,9 mm |
| Szélesség | 44,8 mm |
| Szélesség (coll) | 1,764 inch |
| Nettó tömeg | 9,72 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | PCF |
| Vezetékcsatlakozás-technika | Lapos csatlakozás |
| Felszerelés NYÁK-ra | THT-forrasztott csatlakozás |
| Vezeték kimeneti irány | 90° |
| Raszter mm-ben (P) | 5 mm |
| Raszter inch-ben (P) | 0,197 " |
| Pólusszám | 9 |
| Érintkezősorok száma | 1 |
| Az ügyfél szereli fel | Nem |
| Sorok száma | 1 |
| Forrasztótüske hossza (l) | 3,5 mm |
| Forrasztótüske méretei |
0,8 x 1,0 mm
0,75 x 0,9 mm |
| Forrasztószem lyukátmérő (D) | 1,3 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| Forrasztótüskék száma pólusonként | 2 |
| L1, mm | 40 mm |
| L1, inch | 1,575 " |
| Érintésvédelem a DIN VDE 0470 szerint | IP 00 |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | 1,20 mΩ |
| Szigetelőanyag | PA |
| Szín | narancssárga |
| Színskála (hasonló) | RAL 2000 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| UL 94 éghetőségi osztály | V-2 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Forrasztott csatlakozás rétegszerkezete | 1.5...3 µm Ni / 5...7 µm Sn |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 100 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| Hivatkozási szöveg |
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 24 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 21 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 24 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 18 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 630 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 320 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 250 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 4 kV |
| Rövid idejű határáram ellenállás | 3 x 1s 192 A-rel |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 12400-282 |
| Névleges feszültség (B felhasználási csoport / CSA) | 150 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 15 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 150 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 15 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Csomagolás | Doboz |
| VPE hosszúság | 152 mm |
| VPE szélesség | 132 mm |
| VPE magasság | 37 mm |
| Teszt: Jelölések tartóssága |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
