Tulajdonságok
| Verzió | Áramellátás, tápegység, 12 V |
| Rendelési szám | 2569000000 |
| Típus | PRO TOP1 120W 12V 10A F |
| EAN | 4050118579727 |
| Qty. | 1 Darab |
| Mélység | 125 mm |
| Mélység (coll) | 4,921 inch |
| Magasság | 130 mm |
| Magasság (coll) | 5,118 inch |
| Szélesség | 35 mm |
| Szélesség (coll) | 1,378 inch |
| Nettó tömeg | 850 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -25 °C...70 °C |
| Páratartalom üzemi hőmérsékleten | 5...95% páralecsapódás nem megengedett |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| AC bemenő feszültség tartomány | 85…277 V AC |
| Bekapcsolási áram | max. 5 A |
| Bemeneti biztosíték (belső) | Igen |
| Csatlakozórendszer | PUSH IN aktuátorral |
| DC bemenő feszültség tartomány | 80 ... 410 V DC |
| Frekvenciatartomány, AC | 45…65 Hz |
| Javasolt tartalék biztosíték | 5 A, DI / 6 A, Char. B / 6 A, Char C |
| Névleges bemenő feszültség | 110...240 V AC / 120...340 V DC |
| Névleges áramfelvétel | 133,3 VA |
| Túlfeszültség-védelem | Varisztor |
| Áramfelvétel a bemeneti feszültség függvényében |
|
| Csatlakozórendszer | PUSH IN aktuátorral |
| DCL - peak load reserve |
|
| Felfutási idő | ≤ 100 ms |
| Hálózati kimaradás áthidalási idő | > 20 ms @ 115V AC/ 230 VAC |
| Kimenő feszültség, max. | 15 V |
| Kimenő feszültség, megjegyzés | potenciométerrel vagy kommunikációs modullal állítható |
| Kimenő feszültség, min. | 11 V |
| Kimenő teljesítmény | 120 W |
| Maradék hullámosság, csúcsértékek | <50 mVss @ UNenn, Full Load |
| Névleges kimeneti áram U eseténnévl. | 10 A @ 60 °C |
| Névleges kimenő feszültség | 12 V DC ± 1 % |
| Párhuzamos csatlakozási opció | yes, max 10 |
| Záróirányú feszültség elleni védelem | Igen |
| AC hiba áthidalási idő @ Inévl. | > 20 ms 230 V AC-nál / > 20 ms 115 V AC-nál |
| Földszivárgóáram, max. | 3,5 mA |
| Hatásfok | 90% |
| Ház kiviteli változat | Fém, korrózióálló |
| Indítás | ≥ -40 °C |
| MTBF |
|
| Rövidzárlat-védelem |
Igen
belső |
| Teljesítménytényező (kb.) | > 0,85 |
| Teljesítményveszteség, névleges terhelés | 13,3 W |
| Teljesítményveszteség, üresjárati | 5 W |
| Túlfeszültség kategória |
III
II |
| Visszaszabályozás | > 60°C (2.5% / 1°C) |
| Védelmi osztály | IP20 |
| Védőbevonat | Nem |
| Rezgésállóság, IEC 60068-2-6 |
2.3 g (on DIN rail)
4 g (with direct mounting) |
| Zajkibocsátás az EN55032 szabványnak megfelelően | B osztály |
| Zavartűrés-vizsgálat a köv. szerint: |
EN 55032:2015
EN 55024:2010/A1:2015 EN 55035:2017 EN 61000-3-2:2014 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 |
| Ütésállóság, IEC 60068-2-27 | 30g minden irányban |
| Szennyezés súlyossága | 2 |
| Szigetelési feszültség, bemenet / föld | 3,2 kV |
| Szigetelési feszültség, bemenet/kimenet | 3,5 kV |
| Szigetelési feszültség, kimenet / föld | 0,5 kV |
| Túlfeszültség kategória |
III
II |
| Védettségi osztály | I, PE-csatlakozással |
| Biztonság transzformátorok kapcsolóüzemű tápegységekhez | Az EN 61558-2-16 szerint |
| Biztonsági extra kis feszültség |
SELV az IEC 60950-1 szerint
PELV according to EN 60204-1 |

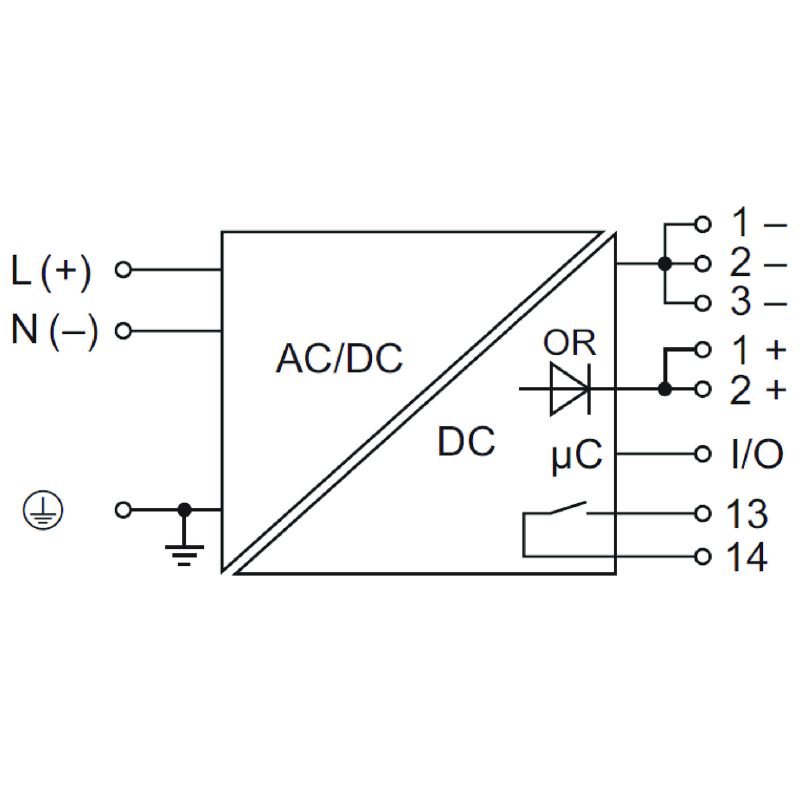

| Elektromos gépi berendezés | EN60204 szerint |
| Elektronikus berendezéssel történő használatra | EN50178 / VDE0160 szerint |
| Veszélyes áramütést okozó áramokkal szembeni védelem | Acc. to VDE0106-101 |
| Védő leválasztás / áramütéssel szembeni védelem | VDE0100-410 / acc. to DIN57100-410 |
| Csatlakozórendszer | PUSH IN aktuátorral |
| Csavarhúzó éle | 0,6 x 3,5 |
| Kapcsok száma | 3 a következőhöz: L/N/PE |
| Vezeték csatlakozási keresztmetszet, flexibilis (bement) max. | 2,5 mm² |
| Vezeték-keresztmetszet, AWG/kcmil , max. | 12 AWG |
| Vezeték-keresztmetszet, AWG/kcmil , min. | 20 AWG |
| Vezeték-keresztmetszet, flexibilis , min. | 0,5 mm² |
| Vezeték-keresztmetszet, merev , max. | 1,5 mm² |
| Vezeték-keresztmetszet, merev , min. | 0,5 mm² |
| Csatlakozórendszer | PUSH IN aktuátorral |
| Csavarhúzó éle | 0,6 x 3,5 |
| Kapcsok száma | 4 (++ / --) |
| Vezeték-keresztmetszet, AWG/kcmil , max. | 12 AWG |
| Vezeték-keresztmetszet, AWG/kcmil , min. | 26 AWG |
| Vezeték-keresztmetszet, flexibilis , max. | 2,5 mm² |
| Vezeték-keresztmetszet, flexibilis , min. | 0,2 mm² |
| Vezeték-keresztmetszet, merev , max. | 2,5 mm² |
| Vezeték-keresztmetszet, merev , min. | 0,2 mm² |
| Vezeték csatlakozási keresztmetszet, flexibilis (jel), max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, flexibilis (jel), min. | 0,14 mm² |
| Vezeték keresztmetszet, AWG/kcmil , max. | 16 |
| Vezeték keresztmetszet, AWG/kcmil , min. | 26 mm² |
| Vezeték keresztmetszet, tömör , max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör , min. | 0,14 mm² |
| Vezetékcsatlakozás-technika | PUSH IN |
| LED zöld/piros |
Zöld: Üzemben (hibamentes)
Flashing green: advance warning I>90% Green/red flashing: output switched off (switch-off mode) Flashing red: overload/error |
| Lengő csatlakozó | Igen |
| Állapotrelé (max. terhelés) | Kimenő feszültség OK (30 V DC / 1 A) |
| Intézet (cULus) | CULUS |
| Intézet (cULusEX) | CULUSEX |
| Tanúsítvány száma (cULus) | E258476 |
| Tanúsítvány száma (EAC) | E470829 |
| Approval/Certificate/Document of Conformity |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305412) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305413) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 508_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305960) [declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86933) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72131) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2569000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2569000000) |
| User Documentation |
[Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_80241)
[IO-Link Register Description PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_102811) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9,1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-90-02 |
| Jóváhagyások |          |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E258476 |
| Tanúsítvány száma (EAC) | E470829 |
