Vlastnosti
| Verze | Elektrické napájení, jednotka elektrického napájení ve spínacím režimu, 24 V |
| Číslo objednávky | 2467130000 |

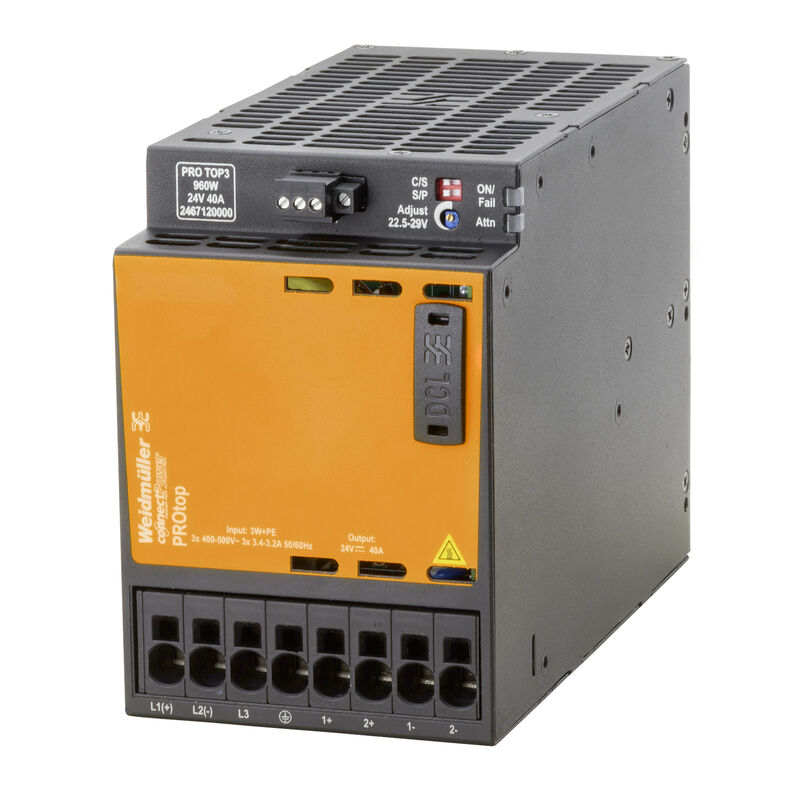

| Typ | PRO TOP3 960W 24V 40A CO |
| GTIN (EAN) | 4050118482034 |
| Množství | 1 ks |
| Hloubka | 175 mm |
| Hloubka (v palcích) | 6,89 inch |
| Výška | 130 mm |
| Výška (v palcích) | 5,118 inch |
| Šířka | 89 mm |
| Šířka (v palcích) | 3,504 inch |
| Čistá hmotnost | 2 490 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost při provozní teplotě | 5...100 %, bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| Doporučená záložní pojistka | 6 - 8 A, Char. C |
| Frekvenční rozsah AC | 45…65 Hz |
| Jmenovitá spotřeba energie | 1 007 VA |
| Jmenovité vstupní napětí | 3x 400...3x 500 V AC (vstup o širokém rozsahu) |
| Ochrana před rázovým napětím | Varistor |
| Pojistka vstupu (interní) | Ne |
| Proudová spotřeba ve vztahu ke vstupnímu napětí |
|
| Připojovací systém | PUSH IN |
| Rozsah vstupního napětí AC | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Rozsah vstupního napětí DC |
450...800 V DC (max. 500 V DC podle UL508)
450...800 V DC |
| Špičkový proud | Max. 10 A |
| DCL – rezerva vrcholového zatížení |
|
| Doba náběhuu | ≤ 100 ms |
| Jmenovité výstupní napětí | 24 V DC ± 1 % |
| Jmenovitý výstupní proud pro Ujmen. | 40 A při 40 °C |
| Možnost paralelního připojení | Ano, pro redundanci a zvýšení výkonu (s ORing MOSFET) |
| Připojovací systém | PUSH IN |
| Výstupní napětí, max. | 28,8 V |
| Výstupní napětí, min. | 22,5 V |
| Výstupní napětí, pozn. | lze nastavit potenciometrem nebo komunikačním modulem |
| Výstupní výkon | 960 W |
| Zbytkové zvlnění, přerušující špičky | <50 mVss @ UNenn, Full Load |
| Běžný povrch | Ano |
| Kategorie rázového napětí |
II
III |
| MTBF |
|
| Ochrana před zkratem |
Ano
interní |
| Selhání doby překlenutí AC při Ijmen. | > 20 ms při 230 V AC / > 20 ms při 115 V AC |
| Snížení výkonu | > 60 °C (2,5 % / 1 °C) |
| Stupeň krytí | IP20 |
| Stupeň účinnosti | 95,3 % |
| Verze skříně | Kov, odolný proti korozi |
| Zemnicí svodový proud, max. | 3,5 mA |
| Účiník (přibližně) | > 0,75 při 3*400 V AC |
| Odolnost proti rázům IEC 60068-2-27 | 30 g ve všech směrech |
| Odolnost proti vibracím IEC 60068-2-6 |
2,3 g (na DIN liště)
4 g (s přímou montáží) |
| Test odolnosti proti interferenci podle normy |
EN 55024
EN 55032 (EN 55022) EN 61000-6-1, 2, 3, 4 |
| Izolační napětí, vstup/výstup | 3,5 kV |
| Kategorie rázového napětí |
II
III |
| Napětí izolace, výstup/uzemnění | 3,2 kV |
| Napětí izolace, výstup/uzemnění | 0,5 kV |
| Stupeň krytí | I, s připojením PE |
| Závažnost znečištění | 2 |
| Bezpečnostní transformátory pro elektrické napájení ve spínaném režimu | Podle EN 61558-2-16 |
| Bezpečné, zvlášť nízké napětí |
SELV podle IEC 60950-1
PELV v souladu s EN 60204-1 |
| K použití s elektronickým vybavením | Podle normy EN50178 / VDE0160 |
| Ochrana proti nebezpečným šokovým proudům. | Acc. to VDE0106-101 |
| Ochranné oddělení / ochrana proti úrazu elektrickým proudem | VDE0100-410 / acc. to DIN57100-410 |
| Vybavení elektrického stroje | Podle normy EN 60204 |
| Počet svorek (vstup) | 4 pro L1/L2/L3/PE |
| Průřez drátového připojení, flexibilní (vstup), max. | 16 mm² |
| Průřez vodiče, AWG/kcmil (vstup), max. | 4 AWG |
| Průřez vodiče, AWG/kcmil (vstup), min. | 20 AWG |
| Průřez vodiče, flexibilní (vstup), min. | 0,75 mm² |
| Průřez vodiče, tuhý (vstup), max. | 16 mm² |
| Průřez vodiče, tuhý (vstup), min. | 0,75 mm² |
| Připojovací systém | PUSH IN |
| Počet svorek | 4 (++ / --) |
| Průřez vodiče, AWG/kcmil , max. | 4 AWG |
| Průřez vodiče, AWG/kcmil , min. | 20 AWG |
| Průřez vodiče, pružný , max. | 16 mm² |
| Průřez vodiče, pružný , min. | 0,75 mm² |
| Průřez vodiče, tuhý , max. | 16 mm² |
| Průřez vodiče, tuhý , min. | 0,75 mm² |
| Připojovací systém | PUSH IN |
| Průřez drátového připojení, flexibilní (signál), max. | 1,5 mm² |
| Průřez drátového připojení, flexibilní (signál), min. | 0,14 mm² |
| Průřez drátu, AWG/kcmil (signál), max. | 16 |
| Průřez drátu, AWG/kcmil (signál), min. | 26 mm² |
| Průřez drátu, pevný (signál), max. | 1,5 mm² |
| Průřez drátu, pevný (signál), min. | 0,14 mm² |
| Způsob drátového připojení (signál) | PUSH IN |
| Bezpotenciálový kontakt | Ano |
| LED zelená/červená |
Zelená: Provoz (bez poruch)
Bliká zeleně: předběžné varování I > 90 % Blikání zeleně/červeně: výstup vypnutý (režim vypnutí) Bliká červeně: přetížení/chyba |
| Stavové relé (max. zatížení) | Výstupní napětí OK (30 V DC / 1 A) |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 121201 CL1 DIV 2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306012) [ABS Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306100) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306101) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85824) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_310856) |
| Technické údaje |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_81582)
[Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2467130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467130000) |
| Uživatelská dokumentace | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_198683) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Schválení |          |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E258476 |
| Číslo certifikátu (cULusEX) | E470829 |
