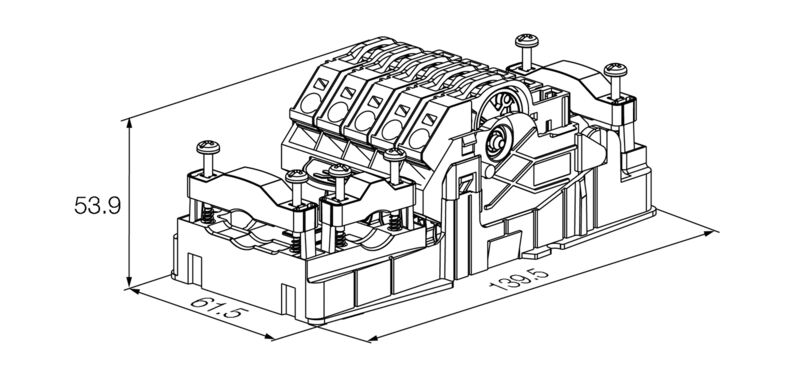

PT6 DC

FieldPower® érintkezőelem, DC, IP20, IDC-csupaszolás nélküli csatlakozás, PUSH IN, Pólusszám (Szöveg): 5

Cikkszám 1126840000

Tulajdonságok

Általános rendelési adatok

Változat	FieldPower® érintkezőelem, DC, IP20, IDC-csupaszolás nélküli csatlakozás, PUSH IN, Pólusszám (Szöveg): 5
Rendelési szám	1126840000
Típus	PT6 DC
GTIN (EAN)	4032248908462
Qty.	1 Darab

Méretek és tömegek

Mélység	54 mm
Mélység (coll)	2,126 inch
Magasság	139,5 mm
Magasság (coll)	5,492 inch
Szélesség	61,5 mm
Szélesség (coll)	2,421 inch
Nettó tömeg	191,15 g

Hőmérsékletek

Tárolási hőmérséklet	-40 °C...85 °C
Üzemi hőmérséklet	-40 °C...55 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Rögzítési kapacitás

Csatlakoztatási adatok - ág/betáplálás érintkező elem

Vezetékcsatlakozás-technika:

PUSH IN
Működtető szerszám hegyének szélessége:

0,6 x 3,5 mm
Pólusok száma:

5
Tömör vezeték csatlakozási keresztmetszet, max.:

6 mm²
Tömör vezeték csatlakozási keresztmetszet, min.:

0,5 mm²
Többeres vezeték csatlakozási keresztmetszet, max.:

6 mm²
Többeres vezeték csatlakozási keresztmetszet, min.:

0,5 mm²
Finomsodratú vezeték csatlakozási keresztmetszet, max.:

10 mm²
Finomsodratú vezeték csatlakozási keresztmetszet, min.:

0,5 mm²
Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.:

6 mm²
Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.:

0,5 mm²
Vezeték csatlakozási keresztmetszet érvéghüvellyel:
- Érvéghüvely típusa:

  12 mm műanyag gallérral
- Szabványos:

  DIN 46228/1
- Keresztmetszet, min.:

  0,5 mm²
- Keresztmetszet, max.:

  6 mm²
- Érvéghüvely típusa:

  12 mm műanyag gallérral
- Szabványos:

  DIN 46228/4
- Keresztmetszet, min.:

  0,5 mm²
- Keresztmetszet, max.:

  6 mm²
- Érvéghüvely típusa:

  8 mm műanyag gallérral
- Szabványos:

  DIN 46228/1
- Keresztmetszet, min.:

  0,5 mm²
- Keresztmetszet, max.:

  6 mm²
- Érvéghüvely típusa:

  8 mm műanyag gallérral
- Szabványos:

  DIN 46228/4
- Keresztmetszet, min.:

  0,5 mm²
- Keresztmetszet, max.:

  6 mm²
- Érvéghüvely típusa:

  Iker érvéghüvelyek
- Keresztmetszet, min.:

  0,5 mm²
- Keresztmetszet, max.:

  6 mm²

Csatlakoztatási adatok - áramsín érintkező elem

Vezetékcsatlakozás-technika:

IDC-csupaszolás nélküli csatlakozás
Működtető szerszám hegyének szélessége:

0,6 x 3,5 mm
Pólusok száma:

5
Tömör vezeték csatlakozási keresztmetszet, max.:

6 mm²
Tömör vezeték csatlakozási keresztmetszet, min.:

1,5 mm²
Többeres vezeték csatlakozási keresztmetszet, max.:

6 mm²
Többeres vezeték csatlakozási keresztmetszet, min.:

2,5 mm²
Finomsodratú vezeték csatlakozási keresztmetszet, max.:

6 mm²
Finomsodratú vezeték csatlakozási keresztmetszet, min.:

2,5 mm²
Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.:

6 mm²
Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.:

2,5 mm²

Általános adatok

Szigetelőanyag	Poliamid
Szilikon	Nem
Szín	szürke
Védelmi osztály	IP20
UL 94 éghetőségi osztály	V-0
Kódolható	Igen Kódolt a védőföldelésen
Feszültség típusa	DC
Pólusszám (Szöveg)	5
Csatlakozások / pólusok száma	1
Vezetékcsatlakozás-technika	IDC-csupaszolás nélküli csatlakozás PUSH IN
Csatlakozás típusa 2	FieldPower® dugasz PTS 4, PTDS4

Névleges adatok IEC szerint

Névleges adatok IEC szerint érintkező elemhez

Feszültségtípus:

DC
Number of phases:

3
Szabványos:

IEC 60947-7-1, IEC 60947-7-2
Rated voltage:

800 V
Névleges lökőfeszültség:

8 kV
Névleges áram (3 terhelt pólus):

41 A
Névleges áram (4 terhelt pólus):

25 A

Névleges adatok UL szerint

Névleges adatok UL szerint érintkező elemhez

Szabványos:

UL 1059
Megjegyzés:

UL-listás TC-ER kábelekkel történő használathoz
AWG vezeték csatlakozási keresztmetszet, max.:

AWG 10
AWG vezeték csatlakozási keresztmetszet, min.:

AWG 14
Rated voltage:

600 V
Névleges áram:

30 A

Letöltések

Approval/Certificate/Document of Conformity	[UL Certificate FieldPower® terminals and plug-in connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_252845) [Manufacturer's Declaration FieldPower® BOX, BOX FUSE and Terminal variants](https://mdcop.weidmueller.com/mediadelivery/asset/900_42270)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79414)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1126840000)
User Documentation	[Manual FieldPower® PT6 IEC cURus](https://mdcop.weidmueller.com/mediadelivery/asset/900_252969)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002498
ETIM 7.0	EC002498
ETIM 8.0	EC002498
ETIM 9.0	EC002498
ECLASS 9.0	27-14-25-90
ECLASS 9,1	27-14-25-90
ECLASS 10.0	27-14-25-90
ECLASS 11.0	27-14-25-90
ECLASS 12.0	27-14-25-90
ECLASS 13.0	27-14-25-90
ECLASS 14.0	27-14-25-90

Tanúsítványok

Jóváhagyások	![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
