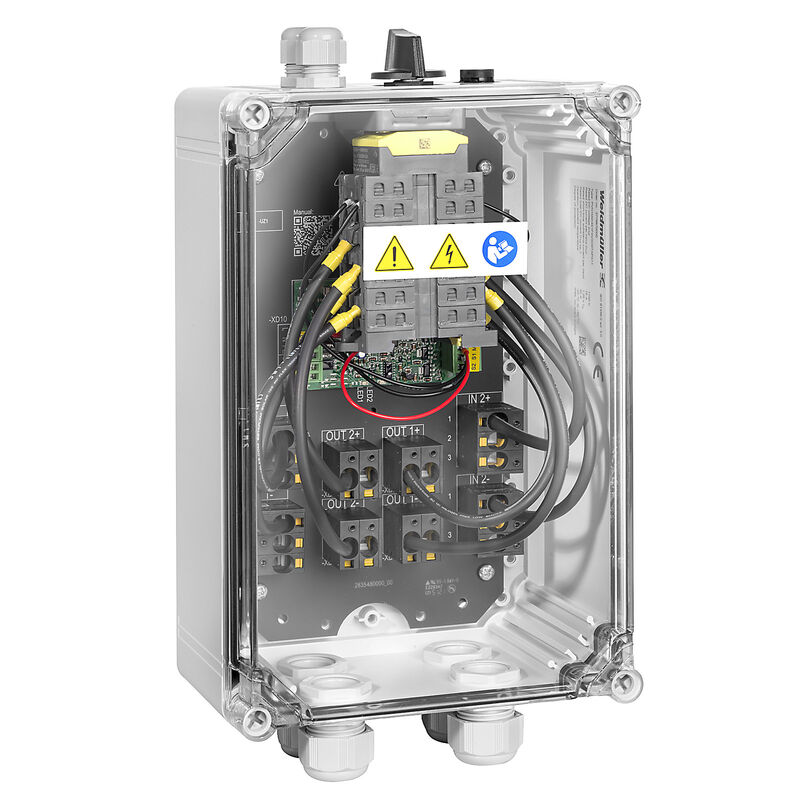

PVN DC 2I 1O 2MPP RD CG 11

Fotovoltaikus egységek, Összekötő doboz, Tűzvédelmi kapcsoló, 2 MPP, 2 bemenet / 1 kimenet MPP-nként, Távoli leválasztó, Cable gland, 1100 V

Cikkszám 2778870000

Tulajdonságok

Általános rendelési adatok

Változat	Fotovoltaikus egységek, Összekötő doboz, Tűzvédelmi kapcsoló, 2 MPP, 2 bemenet / 1 kimenet MPP-nként, Távoli leválasztó, Cable gland, 1100 V
Rendelési szám	2778870000
Típus	PVN DC 2I 1O 2MPP RD CG 11
GTIN (EAN)	4064675047629
Qty.	1 Darab

Méretek és tömegek

Mélység	132 mm
Mélység (coll)	5,197 inch
Magasság	346 mm
Magasság (coll)	13,622 inch
Szélesség	200 mm
Szélesség (coll)	7,874 inch
Nettó tömeg	2 586 g

Hőmérsékletek

Ambient temperature	-20 °C...+50 °C
Páratartalom	5...95% páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garancia

Időköz

5 év

Elektromos jellemzők

Névleges DC feszültség	1 100 V
Névleges rövid idejű áramállóság	Névleges áram: 55 A
Áram/maximális teljesítménypont	50 A

Ház

Felszerelés típusa	Falra szerelés 4 csavar
Ház kiegészítő	Tartólábakon keresztül
String csatlakozási típusa	Belső sorkapocs (tömszelencés átvezetéssel)
Szigetelőanyag	Poliészter üvegszálerősítésű, polikarbonát
Védettségi osztály	II
Ütésállóság	Az IEC 62208 szerint IK08 Az IEC 62262 szerint IK10

Általános adatok

Installation location	Védett kültéri terület (a tengertől mért távolság >1 km)
Védelmi osztály	IP65

Bemenetek

Biztosíték típusa	Sem biztosítóbetét sem tartó
Csőbemenetek száma	4
DC-bemenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: PUSH IN Kompatibilis kábelkeresztmetszet: EN 50618:2015 Vezetékkeresztmetszet, min.: 2,5 mm² Huzalkeresztmetszet, max.: 16 mm²
DC-bemenetek max. száma	maximális teljesítménypontonként 2 bemenet, párhuzamosan kötve
Maximális teljesítménypontok (MPP) száma	2
String bemenetek száma/MPP	≤ 2
Bemenetek száma	4

Kimenetek

DC-kimenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: PUSH IN Kompatibilis kábelkeresztmetszet: TÜV 2 Pfg1169/08.07 Vezetékkeresztmetszet, min.: 2,5 mm² Huzalkeresztmetszet, max.: 16 mm²
DC-kimenetek max. száma	maximális teljesítménypontonként 1 kimenet

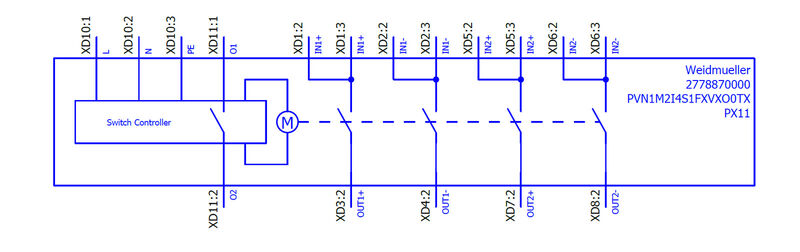

Távoli leválasztó

Automatikus visszazáródás feszültségesés után	Igen
Működtetési ciklusok száma	10000
Vezérlőfeszültség	100 V AC - 250 V AC 50/60Hz
Távoli leválasztó segédérintkező	Kábelbevezetés: Kábelbevezetések száma: 1 Vezetékcsatlakozó: Csatlakozás típusa: Screw terminal connectors Flexibilis, max. H05(07) V-K: 1,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 1,5 mm²
Távoli leválasztó vezérlő érintkező	Kábelbevezetés: Kábelbevezetések száma: 1 Vezetékcsatlakozó: Csatlakozás típusa: Screw terminal connectors Flexibilis, max. H05(07) V-K: 1,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 1,5 mm²
Az áramkör megszakításának típusa	Feszültség alatti kioldás vagy kézi kapcsolásos működés
Kikapcsolási idő	1,5 s
Kapcsoló áramfelvétele	Kapcsoló típusa: Tűzvédelmi kapcsoló Áramfelvétel, megjegyzés: A csúcsáram csak rövid időre jelenik meg, amikor a tűzvédelmi kapcsoló kondenzátorait előzőleg teljesen kisütötték. Csúcs áramfelvétel: 300 mA Folyamatos áramfelvétel: 30 mA
Megszakító ciklusok száma névleges áramon	300
Leválasztó kapcsoló megvalósítás	Távoli leválasztó a készülékházban
Leválasztó kapcsoló kapacitása	IEC 60947-3 DC-PV1

Fontos megjegyzés

Termékinformáció

A UPS rendeltetésszerű használata: A UPS-t kifejezetten biztonsági eszközként fejlesztették ki az egyenáramú (DC) fotovoltaikus berendezésekhez. A DC leválasztó kapcsoló a berendezés csatlakoztatott sztringjeinek leválasztására szolgál vészhelyzet esetére. Ilyen vészhelyzet lehet például, ha tűz üt ki.

Normál működés: A UPS automatikusan kikapcsolt pozícióra vált, megszakítva a DC kapcsolatot a napelemek és az inverter között, ha a UPS bemenő AC áramforrása öt percnél tovább megszakított állapotban van. A UPS automatikusan bekapcsolt pozícióra vált, helyreállítva a DC kapcsolatot a napelemek és az inverter között, ha a UPS bemenő AC áramforrása öt percnél tovább helyreállt állapotban van.

Speciális működés: Ha a UPS házon belül 100 °C fölé emelkedik a hőmérséklet, a UPS automatikusan kikapcsol, védve a belső komponenseket és megőrizve a biztonságot. Ha a berendezést ellenőrzik, és a UPS nem érintett, akkor a UPS ismét BE lehet kapcsolni úgy, hogy leválasztják és újra csatlakoztatják az AC feszültséget a UPS-hez. A UPS automatikusan kikapcsolódik, ha belső hiba merül fel. Ha ez megtörténik, kérjük, próbálja visszaállítani a UPS-t úgy, hogy leválasztja és újra csatlakoztatja az AC feszültséget a UPS-hez.

A vészleállító nem tartozék.A SCIP-szám a nettó tömeg 0,1 %-át meghaladó ólomtartalom miatt lett megadva.

Biztonságos használatra vonatkozó utasítás az ECHA szerint:
A károsanyag jelölése elégséges a termék biztonságos használatához teljes életciklusa alatt, beleértve az üzemi élettartamot, a leszerelési és a hulladék/újrahasznosítási fázist

Letöltések

Approval/Certificate/Document of Conformity	[PV Next RD Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301043)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251071)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2778870000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2778870000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2778870000&norm=0)
Technical Documentation	[PVN1M2I4S1FXVXO0TXPX11](https://mdcop.weidmueller.com/mediadelivery/asset/900_245982) [CAD data -- Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_290533)
User Documentation	[MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445)
White paper	[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9,1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Ajánlati specifikációs lapok

Hosszú specifikáció

Automatic ON and OFF switching fireman switch for the connection to 2 MPP tracker in the inverter.
Suitable for remote disconnection of the DC side by the fire department.
Max. string voltage Uoc: 1100V

MPP1:
2 inputs, connection via M25 cable gland with 3x7mm Ø cable entry. PUSH IN connection / 2.5 - 6mm² single-wire, multi-wire, with/without ferrule.
1 output, connection via M25 cable gland with 3x7mm Ø cable entry. PUSH IN connection / 2.5 - 6mm² single-wire, multi-wire, with/without ferrule.

MPP2:
identical to MPP1

DC fireman switch:
Switching off by undervoltage tripping.
Automatic reconnection after the control voltage (230 V AC) is applied again.
With signal contact.

Connection of the fireman switch control line 230 VAC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Connection of the signal contact 24 VDC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Protection class: IP65.
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 364x200x132mm.

Approval according to low voltage switchgear IEC 61439-1:2011 and EN 61439-2:2011
