RC F P5 M20 C

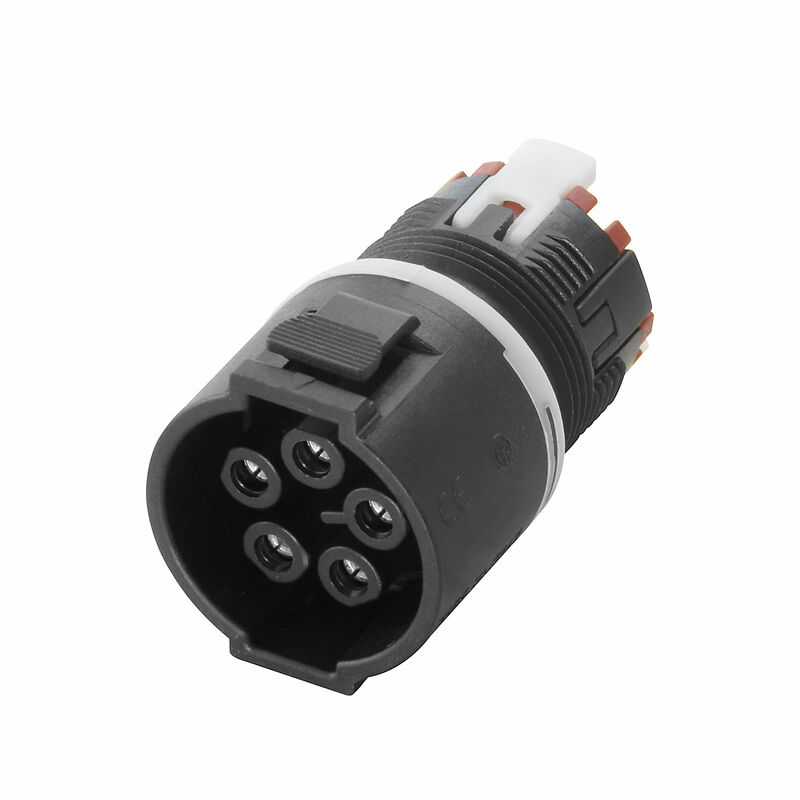

Produktbild

RC F P5 M20 C

Art.-Nr. 3036850000
Datenblatt herunterladen
Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Best.-Nr.
3036850000
Art
RC F P5 M20 C
GTIN (EAN)
4099986998162

Abmessungen und Gewichte

Breite
39,4 mm
Breite (inch)
1,551 inch
Durchmesser
20 mm
Nettogewicht
16,72 g

Temperaturen

Umgebungstemperatur
-25 °C…125 °C
Betriebstemperatur
-40 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b64e9137-212c-40f4-8b4a-2cb7feb25f72

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
PUSH IN mit Betätigungselement
Contact surface
Messing
Gehäusebasismaterial
PA 66
Kabeldurchmesser, max.
13 mm
Kabeldurchmesser, min.
7 mm
Kontaktausführung
Buchse
Kontaktmaterial
Messing
LED
Nein
Leiteranschlussquerschnitt, max.
1,5 mm²
Leiteranschlussquerschnitt, min.
0,25 mm²
Material Gewindering
Kunststoff
Nennspannung
500 V
Nennstrom
17,5 A
Polzahl
5
Schirmanschluss
Nein
Schutzart
IP68
Кодировка
keine

Allgemeine Daten

Anschlussart
PUSH IN mit Betätigungselement
Anschlussgewinde
M20
Gehäusebasismaterial
PA 66
Polzahl
5
Verpolungsschutz
Ja

Klassifikationen

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
