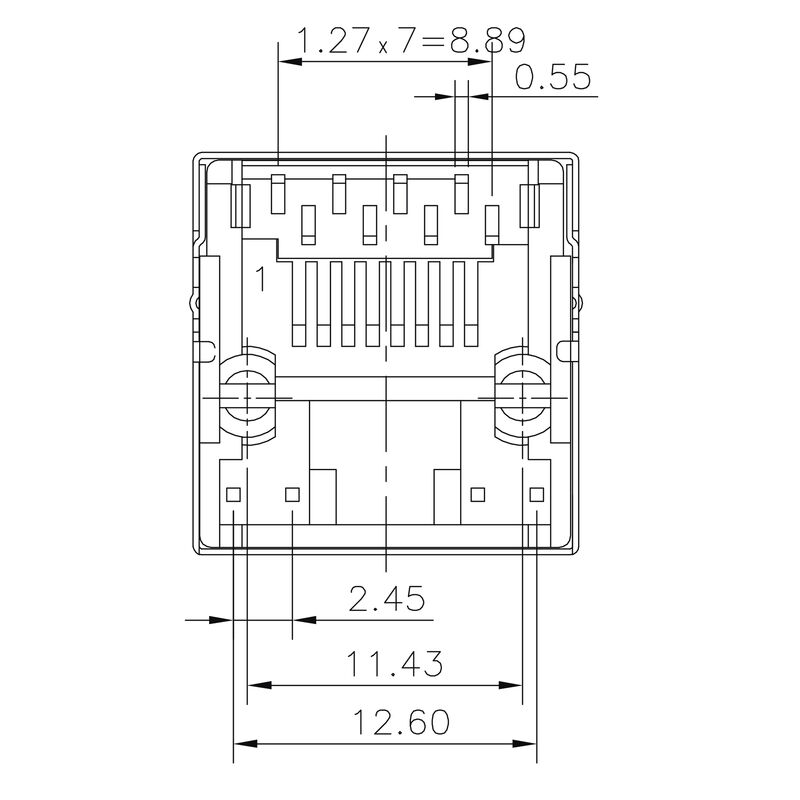

RJ45C5 R1V 3.2N4G/Y TY

NYÁK dugaszoló csatlakozó, RJ45 jacks, Cat. 5 , THT/THR-forrasztott csatlakozással, 180°, Shield tabs: none, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Igen, zöld, sárga, Pólusszám: 8, Tray

Cikkszám 2516380000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, RJ45 jacks, Cat. 5 , THT/THR-forrasztott csatlakozással, 180°, Shield tabs: none, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Igen, zöld, sárga, Pólusszám: 8, Tray
Rendelési szám	2516380000
Típus	RJ45C5 R1V 3.2N4G/Y TY
GTIN (EAN)	4050118529944
Qty.	120 Darab
Csomagolás	Tray

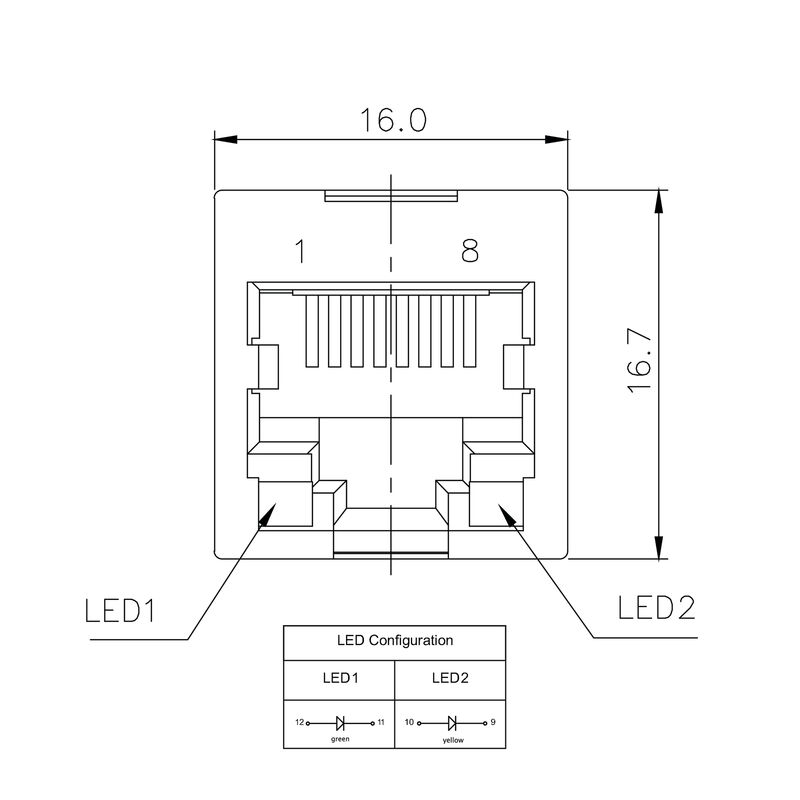

Méretek és tömegek

Mélység	16,7 mm
Mélység (coll)	0,657 inch
Magasság	20 mm
Magasság (coll)	0,787 inch
Legalacsonyabb változat magassága	16,5 mm
Szélesség	16 mm
Szélesség (coll)	0,63 inch
Nettó tömeg	3,417 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Rendszerspecifikációk

Colour of left LED	zöld
Colour of right LED	sárga
Csatlakozás típusa	Forrasztott csatlakozás
Dugaszolási ciklusok	750
Felszerelés NYÁK-ra	THT/THR-forrasztott csatlakozással
Feszültség, max.	2,6 V
Feszültség, min.	1,8 V
Forrasztási eljárás	Reflow forrasztás Kézi forrasztás Hullámforrasztás

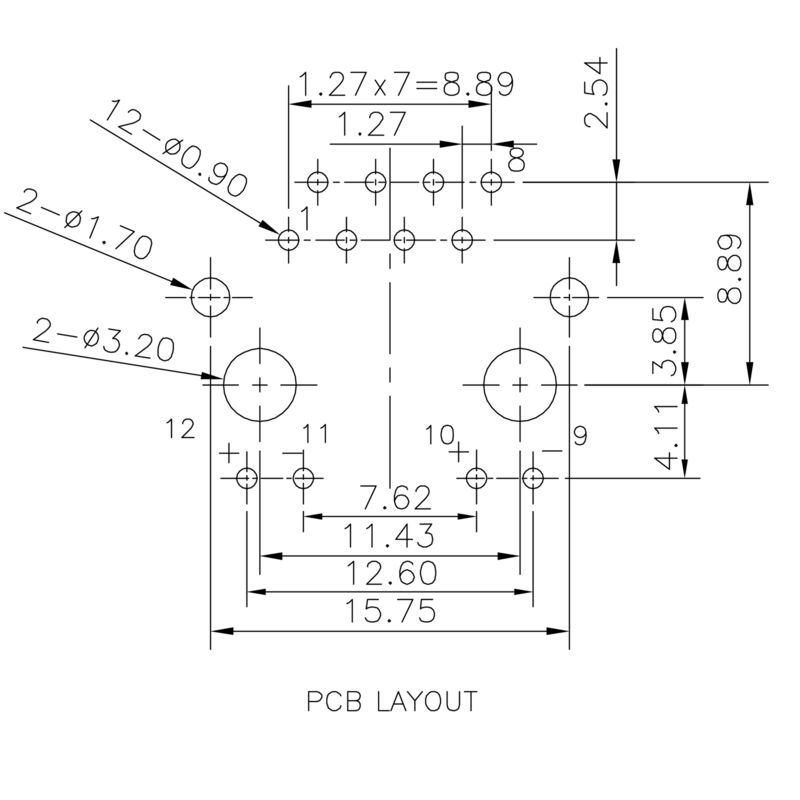

Forrasztószem lyukátmérő (D)	0,9 mm
Forrasztószem lyukátmérő tűrés (D)	± 0,1 mm

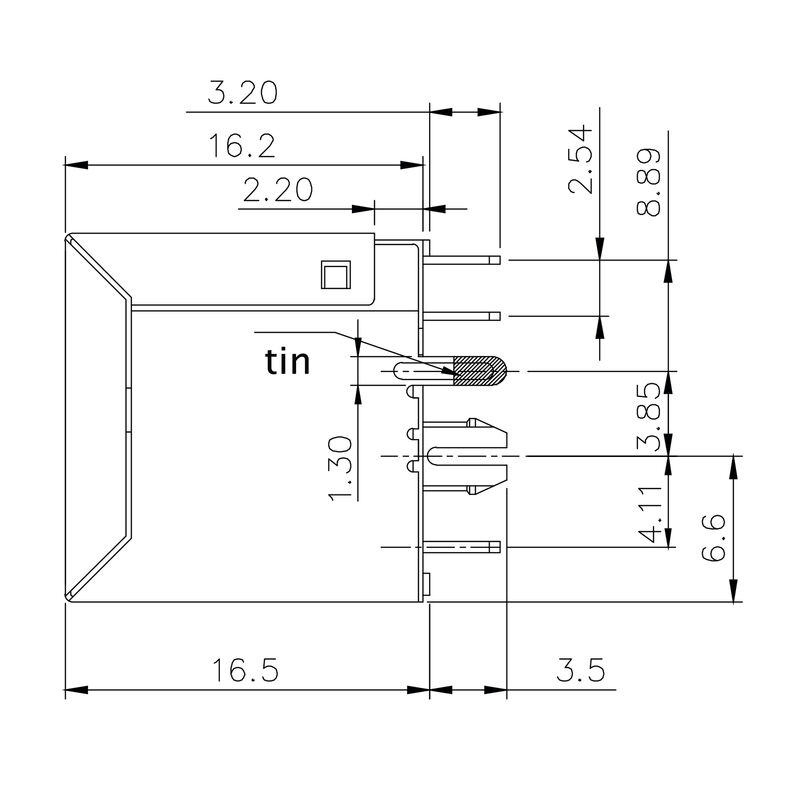

Forrasztótüske hossza (l)	3,2 mm
Forrasztótüske méretei	Nyolcszögletű
Forrasztótüske tűrése	Alsó tűréshatár előtaggal (a minimumot mutatja meg): -0,5 Felső tűréshatár előtaggal (a maximumot mutatja meg): +0,5 Tűrés, egység: mm
Forrasztótüske tűrése	+0,5 / -0,5 mm
Forrasztótüskék száma pólusonként	1
Kategória	Cat. 5
Kimenő könyök	180°
LED	Igen
Pólusszám	8
Raszter inch-ben (P)	0,05 "
Raszter mm-ben (P)	1,27 mm
Shield tabs	none
Teljesítménykategória	Cat. 5
Termékcsalád	OMNIMATE Data - RJ45 moduláris csatlakozó
Tolerance of solder pin position	± 0.1 mm
Vezetékezés	8 eres
Védelmi osztály	IP20
Áram	20 mA
Árnyékolás	Igen
Árnyékolás felülete	nikkelezett
Árnyékoló anyag	Sárgaréz

Electrical properties

Névleges feszültség	125 V
Névleges áram	1,5 A
PoE / PoE+	IEEE 802.3at szerint
Szigetelés erőssége	≥ 500 MΩ
Átütési szilárdság, érintkező / árnyékolás	1500 V DC
Átütési szilárdság, érintkező / érintkező	1000 V DC

Standards

Csatlakozó, standard

IEC 60603-7-51

Anyagjellemzők

Szigetelőanyag	PA 9T
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	II
Kúszóútképzési összehasonlítási szám (CTI)	≥ 500
Szigetelés erőssége	≥ 500 MΩ
Moisture Level (MSL)	1
UL 94 éghetőségi osztály	V-0
Érintkező alapanyaga	Foszfor-bronz
Érintkező anyaga	Cu-ötvözet
Érintkező felület	Arany a nikkel felett
Dugaszolható csatlakozás rétegszerkezete	30...80 µ" Ni / ≥ 30 µ" Au
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	85 °C
Üzemi hőmérséklet, min.	-40 °C
Üzemi hőmérséklet, max.	85 °C

Csomagolás

Csomagolás	Tray
VPE hosszúság	292 mm
VPE szélesség	173 mm
VPE magasság	24 mm

Letöltések

Approval/Certificate/Document of Conformity	[Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212078)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2516380000)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002637
ETIM 7.0	EC002637
ETIM 8.0	EC002637
ETIM 9.0	EC002637
ECLASS 9.0	27-44-04-02
ECLASS 9,1	27-44-04-02
ECLASS 10.0	27-44-04-02
ECLASS 11.0	27-46-02-01
ECLASS 12.0	27-46-02-01
ECLASS 13.0	27-46-02-01
ECLASS 14.0	27-46-02-01

Tanúsítványok

ROHS

Megfelel
