Tulajdonságok

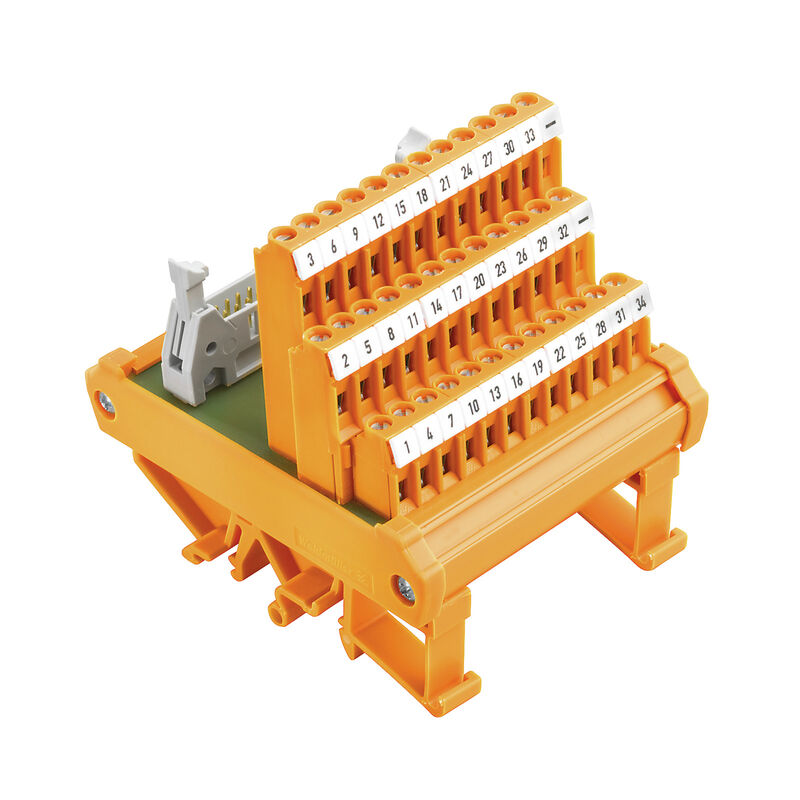

| Változat | Interfész, RSF, Dugaszolható csatlakozó IEC60603-13 / DIN41651 szerint, 34 pólusú, Csavaros csatlakozás |
| Rendelési szám | 8012930000 |
| Típus | RS F34 LP3R 3/36 |
| GTIN (EAN) | 4008190187446 |
| Qty. | 1 Darab |
| Mélység | 76 mm |
| Mélység (coll) | 2,992 inch |
| Magasság | 87 mm |
| Magasság (coll) | 3,425 inch |
| Szélesség | 70 mm |
| Szélesség (coll) | 2,756 inch |
| Nettó tömeg | 185 g |
| Tárolási hőmérséklet | -40...70 °C |
| Üzemi hőmérséklet | 0...55 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Névleges áram, IN | 1 A |
| Üzemi hőmérséklet UL, max. | 25 °C |
| Üzemi hőmérséklet UL, min. | 0 °C |
| Névleges áram Imax. | 1 A |
| Névleges feszültség, UN | ≤ 60 V AC / 75 V DC |
| Csatlakozás (terepi oldal) | LL3R 5.08 mm |
| Csatlakozás a vezérlő oldalán | Dugaszolható csatlakozó IEC60603-13 / DIN41651 szerint |
| Földelés | Igen |
| Pólusszám (vezérlő oldal) | 34 pólusú |
| Védőföldelés csatlakozása | Lapos csatlakozós érintkező |
| Névleges feszültség | 60 V AC / 75 V DC |
| Névleges áram csatlakozásonként | 1 A |
| A következő szerint | DIN EN 50178 |
| Névleges szigetelési feszültség | 100 V |
| Túlfeszültség kategória | II |
| Szennyezés súlyossága | 2 |
| Lökőfeszültség-próba (1,2/ 50 μs) | 0,8 kV |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csupaszolási hossz | 6 mm |
| Flexibilis hüvellyel, max. | 2,5 mm² |
| Flexibilis hüvellyel, min. | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 4 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Hüvely műanyag gallérral, max. | 2,5 mm² |
| Max. vezeték keresztmetszet, AWG | AWG 12 |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Min. vezeték-keresztmetszet, AWG | AWG 26 |
| Rögzítési tartomány, max. | 6 mm² |
| Rögzítési tartomány, min. | 0,5 mm² |
| Tömör, max. H05(07) V-U | 6 mm² |
| Tömör, min. H05(07) V-U | 0,5 mm² |
| Approval/Certificate/Document of Conformity | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153582) |
| Product Change Notification | [20201111 Technical change to RSF S Compact family](https://mdcop.weidmueller.com/mediadelivery/asset/900_178418) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9,1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E141197 |
