Tulajdonságok
| Változat | Interfész, RSSD, D-sub csatlakozók, az IEC 60807 / DIN 41652 szerint, 50 pólusú hüvely, Csavaros csatlakozás |
| Rendelési szám | 8005171001 |

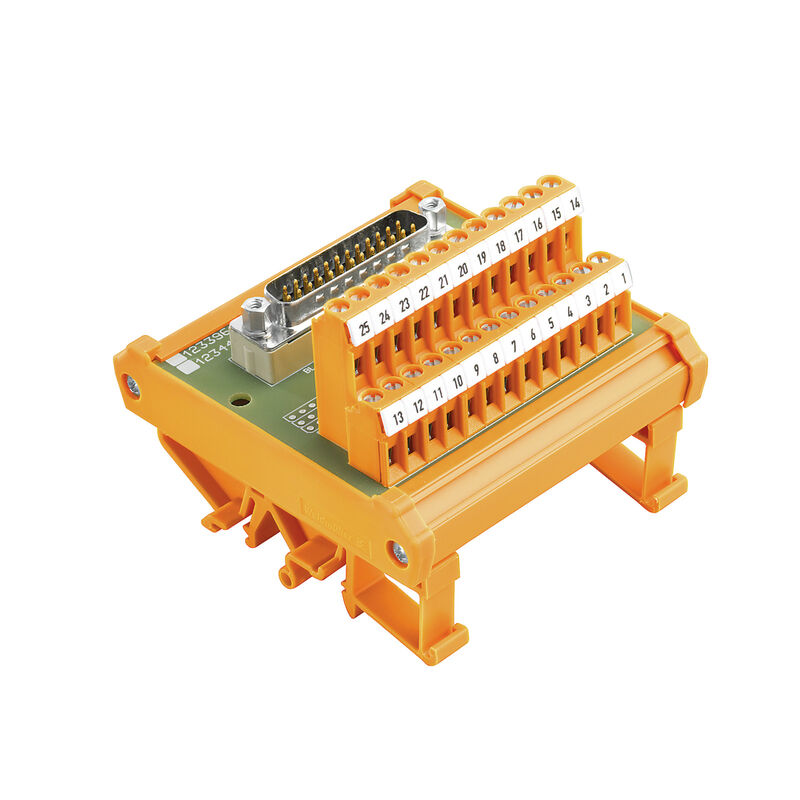

| Típus | RS SD50B UNC 4.40 LP2N |
| GTIN (EAN) | 4032248047369 |
| Qty. | 1 Darab |
| Mélység | 76 mm |
| Mélység (coll) | 2,992 inch |
| Magasság | 87 mm |
| Magasság (coll) | 3,425 inch |
| Szélesség | 154 mm |
| Szélesség (coll) | 6,063 inch |
| Nettó tömeg | 217,54 g |
| Tárolási hőmérséklet | -40...70 °C |
| Üzemi hőmérséklet | 0...55 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6aI, 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Üzemi hőmérséklet UL, max. | 50 °C |
| Üzemi hőmérséklet UL, min. | 0 °C |
| Névleges áram Imax. | 1,5 A |
| Névleges feszültség, UN | 100 V |
| Csatlakozás (terepi oldal) | LL2N 5,08 mm |
| Csatlakozás a vezérlő oldalán | D-sub csatlakozók, az IEC 60807 / DIN 41652 szerint |
| Földelés | Nem |
| Pólusszám (vezérlő oldal) | 50 pólusú hüvely |
| Névleges feszültség | 100 V |
| Névleges áram csatlakozásonként | 1,5 A |
| A következő szerint | DIN EN 50178 |
| Névleges szigetelési feszültség | 100 V |
| Túlfeszültség kategória | II |
| Szennyezés súlyossága | 2 |
| Lökőfeszültség-próba (1,2/ 50 μs) | 0,8 kV |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csupaszolási hossz | 6 mm |
| Flexibilis hüvellyel, max. | 2,5 mm² |
| Flexibilis hüvellyel, min. | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 4 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Hüvely műanyag gallérral, max. | 2,5 mm² |
| Max. vezeték keresztmetszet, AWG | AWG 12 |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Min. vezeték-keresztmetszet, AWG | AWG 26 |
| Rögzítési tartomány, max. | 6 mm² |
| Rögzítési tartomány, min. | 0,5 mm² |
| Tömör, max. H05(07) V-U | 6 mm² |
| Tömör, min. H05(07) V-U | 0,5 mm² |
| Approval/Certificate/Document of Conformity | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153581) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_281381) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8005171001) |
| Product Change Notification | [20211123 Technical change to RSSD S interfaces](https://mdcop.weidmueller.com/mediadelivery/asset/900_246379) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9,1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E141197 |
Tartozékok
-
Cikkszám:0122800000Csomagolási egység:2 Darab
Kalapsín, Tartozékok, Acél, galvanizált ónbevonat, passzivált, Szélesség: 2000 mm, Magasság: 33 mm, Mélység: 15 mm
-
Cikkszám:0199360000Csomagolási egység:50 Darab
Végbak, bézs, TS 32, V-0, Wemid, Szélesség: 15 mm, 100 °C
-
Cikkszám:0383560000Csomagolási egység:50 Darab
Végbak, bézs, TS 35, V-2, Wemid, Szélesség: 8.5 mm, 100 °C
-
Cikkszám:0498000000Csomagolási egység:2 Darab
Kalapsín, Tartozékok, Acél, galvanizált ónbevonat, passzivált, Szélesség: 2000 mm, Magasság: 35 mm, Mélység: 15 mm
-
Cikkszám:0383400000Csomagolási egység:2 Darab
Kalapsín, Tartozékok, Acél, galvanizált ónbevonat, passzivált, Szélesség: 2000 mm, Magasság: 35 mm, Mélység: 7.5 mm
