SAI-M23-SE-12-F
Габаритный чертеж
SAI-M23-SE-12-F

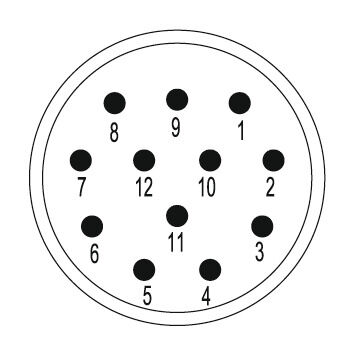

Развод контактов

SAI-M23-SE-12-F

Conectores para sensores y actuadores

№ продукта 1224140000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 7
Homologaciones Datos generales para pedido Размеры и массы Conformité environnementale du produit Технические данные, настраиваемые вставные разъемы 분류

Homologaciones

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E344862

Datos generales para pedido

Версия
Conectores para sensores y actuadores
Заказ №
1224140000
Тип
SAI-M23-SE-12-F
GTIN (EAN)
4050118008289
Кол.
1 Штука

Размеры и массы

Масса нетто
8 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme avec exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические данные, настраиваемые вставные разъемы

Вид соединения
Колпачки под пайку
Кодировка
нет
Количество полюсов
12
Материал контакта
Медно-цинковый сплав
Номинальное напряжение
200 V
Номинальный ток
8 A
Основной материал корпуса
Термопластичный полиамид PA 6, PBT
Поверхность контакта
позолоченный
Сечение соединяемого провода, макс.
1,5 mm²
Сечение соединяемого провода, мин.
0,08 mm²
Степень загрязнения
3
Тип контакта
Male
Циклы коммутации
> 1000

분류

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
