SAIEW-M8B-4S-H8TL
Similar a la ilustración
SAIEW-M8B-4S-H8TL
Dibujo acotado
L(board-to-board distance) = 8mm
SAIEW-M8B-4S-H8TL

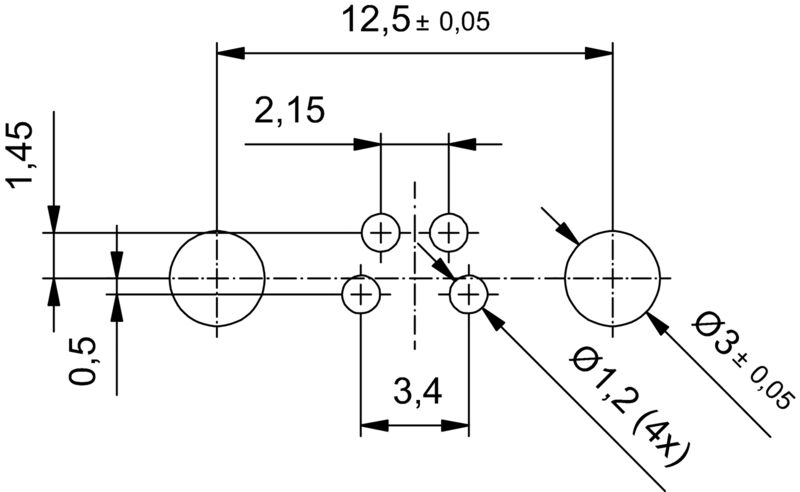

Diseño de la placa de circuito impreso
SAIEW-M8B-4S-H8TL
Esquema de polos
M8

SAIEW-M8B-4S-H8TL

Built-in plugs, M8, Mounting thread: M 12, Number of poles: 4, Strand / cable length:

N.º de artículo 2424360000
Descargar hoja de datos Soporte técnico
Productos relacionados 8
Approvals General ordering data Dimensions and weights Environmental Product Compliance Datos técnicos del conector para circuito impreso General Info Material data Parámetros del sistema Classifications

Approvals

ROHS
Conform

General ordering data

Versión
Built-in plugs, M8, Mounting thread: M 12, Number of poles: 4, Strand / cable length:
Código
2424360000
Tipo
SAIEW-M8B-4S-H8TL
GTIN (EAN)
4050118431087
Cantidad
10 items

Dimensions and weights

Peso neto
12,2 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant with exemption
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Datos técnicos del conector para circuito impreso

Altura de instalación
8 mm
Bases y capotas
Conector hembra M8
Codificación
M8 = ninguno
Conexión de apantallamiento
Sí
Número de polos
4
Rosca de montaje
Pin: M10 / Socket: M12
Tipo de montaje
Rear panel mounting
Tensión nominal
30 V
Tensión nominal
60 V (3-pole) / 30 V (4-pole)
Corriente nominal
4 A
Corriente nominal
4 A
Rango de temperaturas
-30…80 °C
Tipo de protección
IP67
Contact surface
Au (Gold)
Housing main material
CuZn
nickel-plated
Rosca de conexión
M8
Par de apriete
M8: 0.5 Nm
Rosca de montaje
M 12
Par de apriete de montaje
  • max.:
    0,8 Nm
Rango de par de apriete de montaje
0.8 Nm
Resistencia del aislamiento
100 MΩ
Szennyezés súlyossága
3 (2 a tömített részen belül)
Plugging cycles
≥ 100
Материал контакта
Сплав меди
Material de la junta
FPM
Material de la tuerca de bloqueo
CuZn, niquelado
Material de la carcasa con sujeción
CuZn, niquelado
Material de sellado
PUR

General Info

Number of poles
4
Material capotas
CuZn
nickel-plated
Connection thread
M8
Contact material
Cu-alloy
Superficie de contacto
Au (Or)
Tipo de montaje
Montaje en panel posterior
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Material data

Material de contacto
Cu-alloy
Superficie de contacto
Au (Gold)

Parámetros del sistema

Ciclos de enchufado
≥ 100
Número de filas de polos
1
Número de polos
4
Resistencia del aislamiento
100 MΩ
Tipo de protección
IP67

Classifications

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
