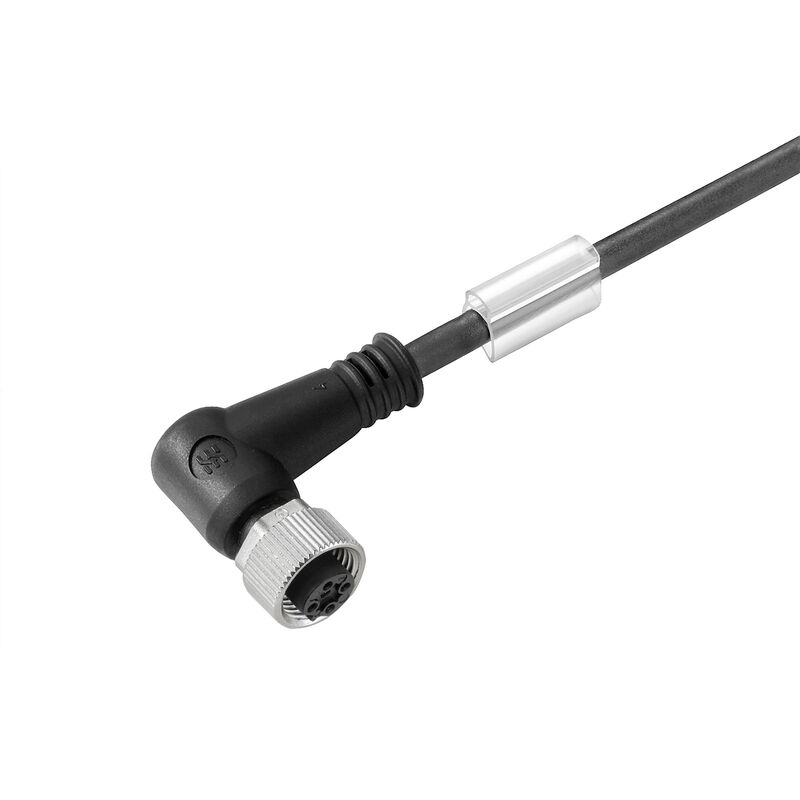

SAIL-M12BW-12-20U

Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 12, 20 m, Hüvely (mama) , hajlított, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1898242000

Tulajdonságok

Általános rendelési adatok

Verzió	Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 12, 20 m, Hüvely (mama) , hajlított, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám	1898242000
Típus	SAIL-M12BW-12-20U
EAN	4032248608928
Qty.	1 Darab

Méretek és tömegek

Nettó tömeg

734 g

Termékek környezetvédelmi megfelelősége

REACH SVHC	Lead 7439-92-1
SCIP	e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Kábel

Köpeny színe	fekete
Terméktípus	Érzékelő/beavatkozó vezeték

Kábel műszaki adatai

A következő kábeltartókhoz:	Igen
Csavarási ellenállás	180 °/m
Gyorsulás	5 m/s²
Hajlítási ciklusok	1 mill.
Hajlítási sugár, min., mozgó	10 x kábelátmérő
Hajlítási sugár, min., álló	5 x kábelátmérő
Halogén	Nem
Hegesztési szikrákkal szembeni ellenállás	Nem
Hegesztésnek ellenálló	Nem
Keresztkötéses irradiáció	Nem
Konfigurálható kábelhossz	Nem
Kábelhossz	20 m
Köpeny anyaga	PUR
Köpeny színe	fekete
Külső bevonat az UL AWM stílusnak megfelelően	20549 (80 °C / 300 V)
Outside diameter	5.6 mm ± 0.2 mm
Pólusok száma	12
Sebesség	5 m/s
Szigetelés	PP
Színkód gyűrű	Sárga Pink piros / kék Fekete szürke / pink Zöld Fehér Kék Ibolyaszín Barna Piros Szürke
Temperature range, moving	-25...80 °C
Temperature range, stationary	-40...80 °C
árnyékolt	Nem
Ér, az UL AWM stílusnak megfelelően	10493 (80 °C / 300 V)
Érkeresztmetszet	0,14 mm²

Általános műszaki adatok

AF mérete	13 mm
Csatlakozási menet	M12
Dugaszolási ciklusok	≥ 100
Ház fő anyaga	PUR
Ház hőmérsékleti tartománya	-40 … +85 ° C
Kódolás	A kódolású
LED	Nem
Meghúzási nyomaték	M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga	Sárgaréz, nikkelezett
Névleges feszültség	30 V
Névleges áram	1,5 A
Szennyezés súlyossága	3
Szigetelés erőssége	10⁸ Ω
Változat	Hüvely (mama) , hajlított
Védelmi osztály	IP67 becsavart állapotban IP65 IP66
áthidalt	Nem
Érintkező felület	Aranyozott

Villamos tulajdonságok

Névleges feszültség	30 V
Névleges áram	2 A (8 pólusú) / 1,5 A (12 pólusú)
Szigetelés erőssége	10⁸ Ω

Általános szabványok

Csatlakozó, standard	IEC 61076-2-101
Tanúsítvány száma (cULus)	E307231

Szabványok

Csatlakozó, standard

IEC 61076-2-101

Dugó, bal

Csatlakozó, bal

M12, A kódolású, IP67, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb	szabad vezetékvég
Dugaszolási ciklusok	≥ 100
Ház fő anyaga	PUR
Érintkező anyaga, aljzat	CuZn35PB2
Érintkező anyaga, tüske	CuZn35PB2
Érintkező felület	Aranyozott

Képek a termékekről

Illusztráció címe 04	Póluskiosztás
Kép alcím-04	Socket
Illusztráció címe 06	Az ideális szerszám: Screwty ^{® nyomaték funkcióval}
Kép alcím-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Letöltések

Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205311)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1898242000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1898242000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1898242000&norm=0)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Besorolások

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9,1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11

Tanúsítványok

Jóváhagyások	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cULus)	E307231
