SAIL-M12GM12W-S3-3.0P
SAIL-M12GM12W-S3-3.0P
Disegno quotato
SAIL-M12GM12W-S3-3.0P
Disegno quotato
SAIL-M12GM12W-S3-3.0P
Schema dei poli
SAIL-M12GM12W-S3-3.0P
Schema dei poli
SAIL-M12GM12W-S3-3.0P
Schema elettrico
SAIL-M12GM12W-S3-3.0P
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12W-S3-3.0P

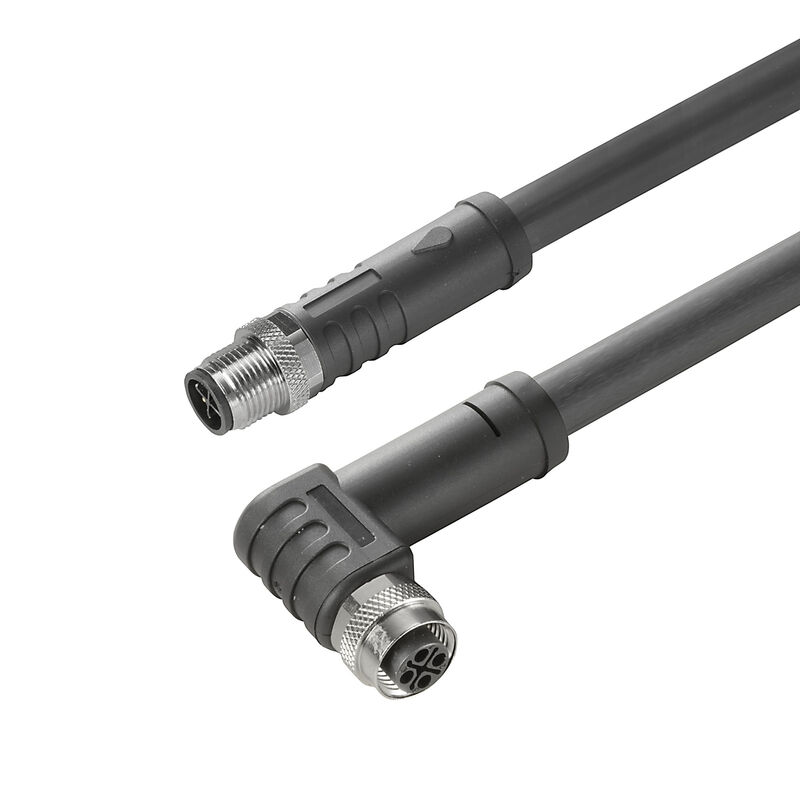

Cavo di alimentazione, Linea di collegamento, M12 / M12, Numero di poli : 3 (2 + PE), 3 m, maschio, diritto - femmina, angolato, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 2050100300
Download foglio dati
Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E310075

Dati generali per l’ordinazione

Versione
Cavo di alimentazione, Linea di collegamento, M12 / M12, Numero di poli : 3 (2 + PE), 3 m, maschio, diritto - femmina, angolato, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
2050100300
Tipo
SAIL-M12GM12W-S3-3.0P
GTIN (EAN)
4050118441390
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
200 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Dati tecnici del cavo

accelerazione
5 m/s²
Cable length
3 m
Campo delle temperature, posa fissa
-50...80 °C
Campo delle temperature, posa mobile
-40...80 °C
cicli di piegatura
10 Mio
Codifica a colori
blu
marrone
Verde/giallo
Diametro esterno
8.5 mm ± 0.3 mm
Guaina secondo UL AWM Style
20234 (80 °C / 1000 V)
Halogen
No
Irradiazione con legami trasversali
No
Isolamento
PP
Ledararea
1,5 mm²
Lunghezza cavo configurabile
No
Materiale della guaina
PUR
Numero di poli
3 (2 + PE)
PE function
Sì
Przydatność do łańcucha ciągowego
Sì
Raggio di curvatura min., fisso
4 x diametro cavo
Raggio di curvatura min., mobile
7,5 x diametro cavo
Resistente alle perle di saldatura
No
Resistenza alle scintille di saldatura
No
Sheathing colour
nero
Skärmad
No
Velocità
5 m/s

Dati tecnici generali

IP67
se avvitato
Apertura della chiave
13 mm
Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 100
Codifica
S-coded
Coppia di serraggio
M12: 1.0 Nm
Corrente nominale
12 A
Filettatura del collegamento
M12 / M12
Grado di lordura
3
LED
No
Materiale base della custodia
PUR
Resistenza d'isolamento
108 Ω
Superficie dei contatti
dorata
Tensione nominale
600 V
Versione
maschio, diritto - femmina, angolato

Proprietà elettriche

Resistenza d'isolamento
108 Ω
Tensione nominale
600 V

Standard generali

Certificate no. (cULus)
E310075
커넥터 표준
IEC 61076-2-111

Norme

Csatlakozó, standard
IEC 61076-2-111

Connettore maschio sx

Spina di collegamento a sinistra
M12, Codificato S, IP67, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra
M12, Codificato S, IP67, Contatto femmina, Angolato a 90°, Plastica, non schermate

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
