SAIL-M12GM8W-4-3.0V
SAIL-M12GM8W-4-3.0V
Rozměrový výkres
Male, straight
SAIL-M12GM8W-4-3.0V
Rozměrový výkres
Angled socket
SAIL-M12GM8W-4-3.0V
Schéma pólů
Pin
SAIL-M12GM8W-4-3.0V
Schéma pólů
Socket
SAIL-M12GM8W-4-3.0V
Schéma připojení

SAIL-M12GM8W-4-3.0V

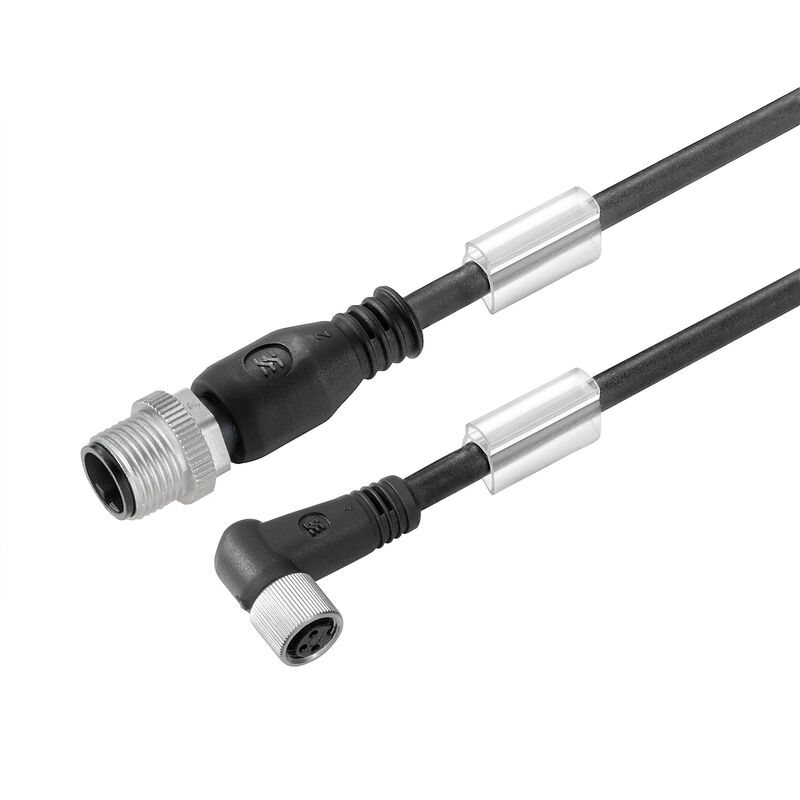

Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 4, 3 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PVC, Halogen: Ano

ID výrobku 1938210300
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příslušenství 7 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Version
Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 4, 3 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PVC, Halogen: Ano
Order No.
1938210300
Type
SAIL-M12GM8W-4-3.0V
GTIN (EAN)
4032248611768
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
100 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Colour coding
hnědá
bílá
modrá
černá
Configurable cable length
Ne
Core cross-section
0,25 mm²
Halogen
Ano
Insulation
PVC
Irradiation crosslinked
Ne
Kabellänge
3 m
Mantelfarbe
černá
Number of poles
4
Outer cladding in accordance with UL AWM style
2464 (80 °C / 300 V)
Outside diameter
4.8 mm ± 0.2 mm
Resistant to welding beads
Ne
Sheath material
PVC
Shielded
Ne
Suitable for cable carriers
Ne
Temperature range, moving
-5...80 °C
Temperature range, stationary
-30...80 °C
Torsion resistance
0 °/m
Welding spark resistance
Ne

Všeobecné technické údaje

Codage
M12 = A kód, M8 = žádné
Cykly zapojování
≥ 100
Filetage du raccordement
M12 / M8
Isolationsmotstånd
108 Ω
LED
Ne
Materiale base della custodia
PUR
Materiál kroužku se závitem
Tlakově litý zinek
Nominal current
4 A
propojeno můstkem
Ne
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
IP68
plně nainstalované
IP65
IP66
Utahovací moment
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Versione
pin, rovný – patice 90°
Závažnost znečištění
3
Érintkező felület
Pozlacené
额定电压
30 V

Elektrické vlastnosti

Insulation resistance
108 Ω
Nominal voltage
30 V

Obecné standardy

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Standardy

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M8, IP69, Kontakt samice, S úhlem 90°, Plast, LED, nestíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
