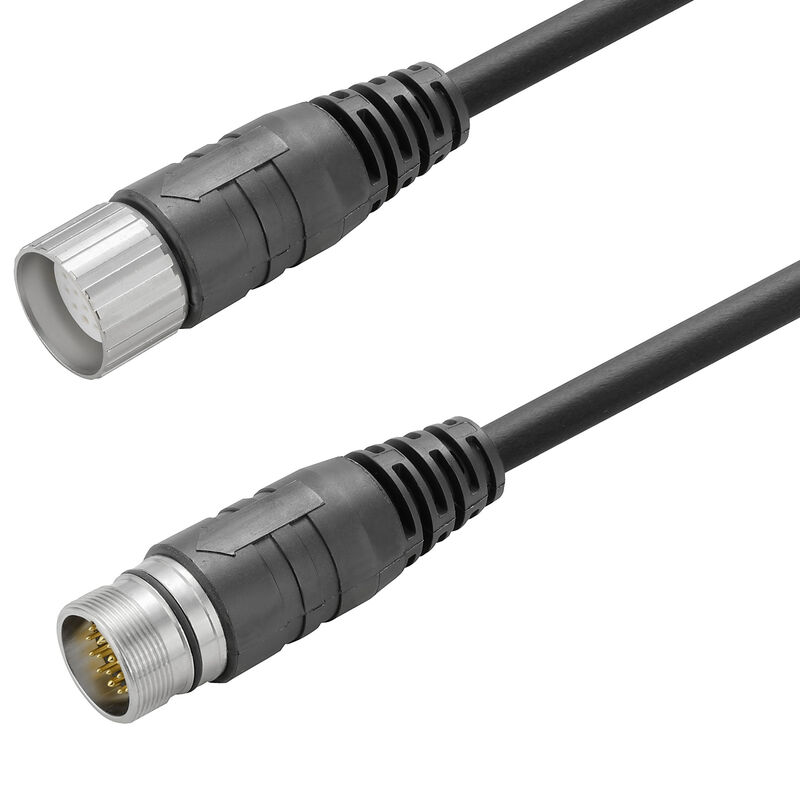

SAIL-M23GM23G-GM-19-10U
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M23 / M23, Pólusszám: 19, 10 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Cikkszám
1541071000
Tulajdonságok
| Változat | Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M23 / M23, Pólusszám: 19, 10 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem |
| Rendelési szám | 1541071000 |
| Típus | SAIL-M23GM23G-GM-19-10U |
| GTIN (EAN) | 4050118346350 |
| Qty. | 1 Darab |
| Nettó tömeg | 1 294 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4060c755-8d0b-4d43-bdb3-4ffabe9d7497 |
| A következő kábeltartókhoz: | Igen |
| Csavarási ellenállás | 0 °/m |
| Hajlítási ciklusok | 2 millió |
| Hajlítási sugár, min., mozgó | 10 x kábelátmérő |
| Halogén | Nem |
| Hegesztési szikrákkal szembeni ellenállás | Nem |
| Hegesztésnek ellenálló | Nem |
| Keresztkötéses irradiáció | Nem |
| Kábelhossz | 10 m |
| Köpeny anyaga | PUR |
| Köpeny színe | fekete |
| Külső bevonat az UL AWM stílusnak megfelelően | 21198 (80 °C / 300 V) |
| Outside diameter | 9.1 mm ± 0.3 mm |
| Pólusok száma | 19 |
| Szigetelés | TPM |
| Színkód gyűrű |
Ibolyaszín
Piros Fekete Zöld / sárga Yellow / brown barna / zöld Fehér Sárga Pink szürke / barna Barna Szürke piros / kék Zöld Kék szürke / pink fehér / zöld fehér / sárga fehér / szürke |
| Temperature range, moving | -25...80 °C |
| Temperature range, stationary | -50...80 °C |
| Vezeték keresztmetszet (nyomtatás/online) | 3 x 0,75 mm² + 16 x 0,34 mm² |
| árnyékolt | Nem |
| Ér, az UL AWM stílusnak megfelelően | 10493 (80 °C / 300 V) |
| Connection side version |
|
| Connection side version 1 | M23, Socket, Inner thread, straight |
| Connection side version 2 | M23, Pin, External thread, straight |
| Csatlakozási menet | M23 / M23 |
| Dugaszolási ciklusok | ≥ 50 |
| Ház fő anyaga | PUR |
| Ház hőmérsékleti tartománya | -25…+80 °C |
| LED | Nem |
| Meghúzási nyomaték | M23: 2,5 Nm |
| Menetes gyűrű anyaga | Cink présöntvény |
| Névleges feszültség | 120 V |
| Névleges áram | 8 A |
| Szennyezés súlyossága | 2 |
| Szigetelés erőssége | 1012 Ω |
| Változat | tű (papa), egyenes - hüvely, egyenes |
| Védelmi osztály | IP67 |
| áthidalt | Nem |
| Érintkező felület | Aranyozott |
| Névleges feszültség | 120 V |
| Szigetelés erőssége | 1012 Ω |
| Tanúsítvány száma (cURus) | E486077 |
| Csatlakozó, bal | M23, IP67, dugós érintkező, egyenes, Műanyag, árnyékolatlan |
| Csatlakozó, jobb | IP67, hüvelyes érintkező, egyenes, Műanyag, árnyékolatlan |
| Termék kép-03 | [MAM_Cumulus:15552](null) |
| Illusztráció címe 03 | Méretrajz |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167210) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1541071000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9,1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E486077 |
