Tulajdonságok
| Változat | Átvezető sorkapocs, Csavaros csatlakozás, fehér, 4 mm², 32 A, 800 V, Csatlakozások száma: 2, Szintek száma: 1, TS 32, V-0, 5VB, Kerámia, 250 °C |
| Rendelési szám | 1598080000 |

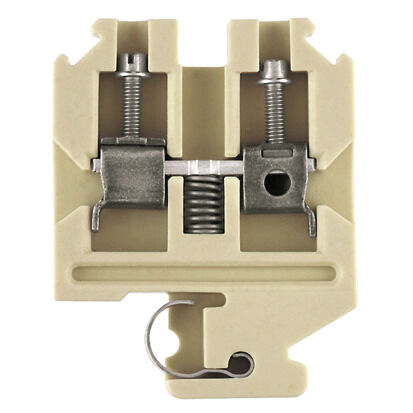

| Típus | SAKK 4 KER/WS |
| GTIN (EAN) | 4008190020729 |
| Qty. | 25 Darab |
| Mélység | 53 mm |
| Mélység (coll) | 2,087 inch |
| Magasság | 40 mm |
| Magasság (coll) | 1,575 inch |
| Szélesség | 8 mm |
| Szélesség (coll) | 0,315 inch |
| Nettó tömeg | 31,56 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 250 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Kerámia |
| Szín | fehér |
| UL 94 éghetőségi osztály |
V-0
5VB |
| Tanúsítvány száma (ATEX) | TUEV18ATEX8208U |
| Tanúsítvány száma (IECEX) | IECEXTUR18.0018U |
| Max. feszültség (ATEX) | 440 V |
| Áram (ATEX) | 32 A |
| Vezetékkeresztmetszet, max. (ATEX) | 6 mm² |
| Max. feszültség (IECEX) | 440 V |
| Áram (IECEX) | 32 A |
| Vezetékkeresztmetszet, max. (IECEX) | 6 mm² |
| Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| EN 60079-7 jelölés | Ex eb II C Gb |
| 2014/34/EU címke | II 2 G D |
| Változat |
Csavaros csatlakozás
Csavarozható keresztösszekötőhöz Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 32 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Telepítési útmutató | Közvetlen rögzítés |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Biztosítócsavar | M 3 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 10 mm |
| Iker érvéghüvelyek, max. | 2,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,5 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Mérőeszköz, IEC 60947-1 | A4 |
| Nyomaték nagysága DMS elektromos csavarhúzóval | 2 |
| Rögzítési tartomány, névleges csatlakozás, max. | 6 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,33 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 10 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 6 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| C feszültség nagyság (CSA) | 600 V |
| C áram nagyság (CSA) | 36 A |
| Tanúsítvány száma (CSA) | 12400-290 |
| Vezeték keresztmetszet, max. (CSA) | 10 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 32 |
| Telepítési útmutató | Közvetlen rögzítés |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 10 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Névleges keresztmetszet | 4 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 32 A |
| Áram maximum vezetékoknál | 41 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,02 W |
| Szennyezés súlyossága | 3 |
| C feszültség nagyság (UR) | 600 V |
| C áram nagyság (UR) | 30 A |
| Tanúsítvány száma (UR) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (UR) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (UR) | 26 AWG |
| Vezetékméret, terepi vezetékezés, max. (UR) | 12 AWG |
| Vezetékméret, terepi vezetékezés, min. (UR) | 26 AWG |
| Approval/Certificate/Document of Conformity |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35848)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80325) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80326) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89240) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89241) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178476) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36502) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62223) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1598080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1598080000) |
| Product Change Notification | [PCN_SAKK_20190405](https://mdcop.weidmueller.com/mediadelivery/asset/900_87128) |
| User Documentation |
[NTI SAKK 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_80327)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |          |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
| Tanúsítvány száma (cURusEX) | E184763 |
