SCZ 3.81/08/180FIZE SN OR BX
SCZ 3.81/08/180FIZE SN OR BX

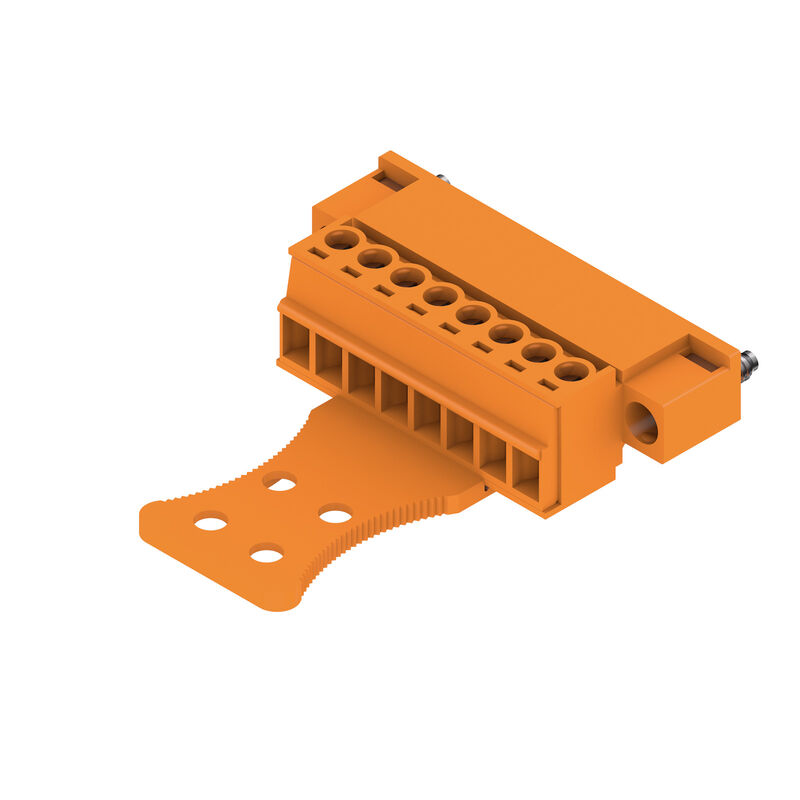

Produktillustration
SCZ 3.81/08/180FIZE SN OR BX

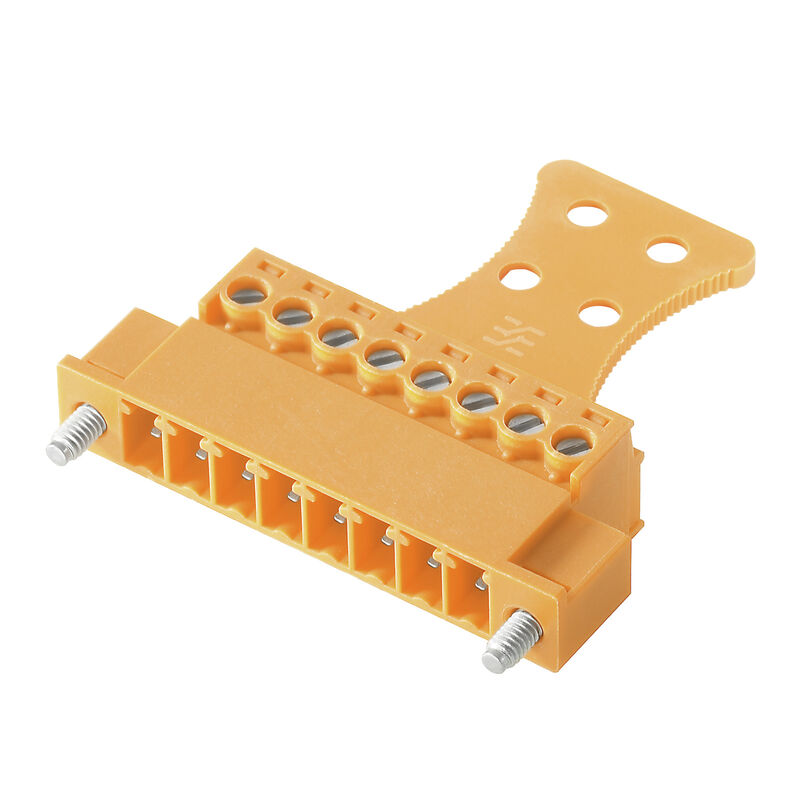

Produktillustration
SCZ 3.81/08/180FIZE SN OR BX
Dimensional drawing
SCZ 3.81/08/180FIZE SN OR BX
Graph
SCZ 3.81/08/180FIZE SN OR BX
Graph
SCZ 3.81/08/180FIZE SN OR BX
Graph

SCZ 3.81/08/180FIZE SN OR BX

Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 8, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box

Produkt-ID 1237590000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 9
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 8, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
Art.nr.
1237590000
Typ
SCZ 3.81/08/180FIZE SN OR BX
GTIN (EAN)
4050118023480
Förp.
50 items
Produktparametrar
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Förpackning
Box

Mått och vikter

Djup
42,1 mm
Byggdjup (tum)
1,657 inch
Höjd
12,5 mm
Bygghöjd (tum)
0,492 inch
Nettovikt
8,061 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cec56c8c-fe86-40ec-b01a-efe288a878ac

Systemvärden

Product family
OMNIMATE Signal – serie BC/SC 3.81
Csatlakozás típusa
Fältanslutning
Técnica de conexión de conductores
Klämbygelanslutning
Delning i mm (P)
3,81 mm
Delning i tum (P)
0,15 "
Ledarutgångsriktning
180°
극 수
8
L1 in mm
26,67 mm
L1 in inches
1,05 "
Antal rader
1
Pin series quantity
1
Rated cross-section
1 mm²
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Touch-safe protection acc. to DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Kodierbar
Ja
Avisoleringslängd
7 mm
Klämskruv
M 2
Skruvmejselklinga
0,4 x 2,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
8 N
Max. dragkraft/pol
5 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Materialdata

Isoleringsmaterial
PA 66 GF 30
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 550
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Kopparlegering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
4...8 µm Sn
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,08 mm²
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 16
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm ; 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0372700000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
17,1 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
15,2 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 76 A

Märkdata enligt CSA

Tensión nominal (Use Group B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp C / CSA)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 16

Märkdata enligt UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
231 mm
VPE-bredd
131 mm
VPE-höjd
48 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, märkspänning, Märkarea, raster, typ av material, godkännande märkning UL, godkännande märkning CSA
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    180° vridning utan kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,08 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,08 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
