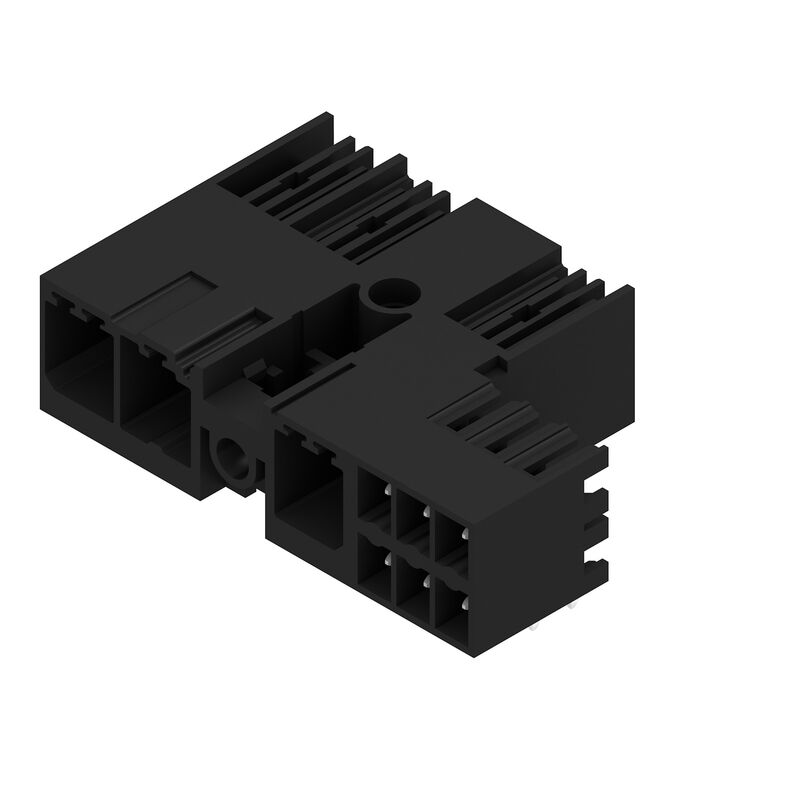

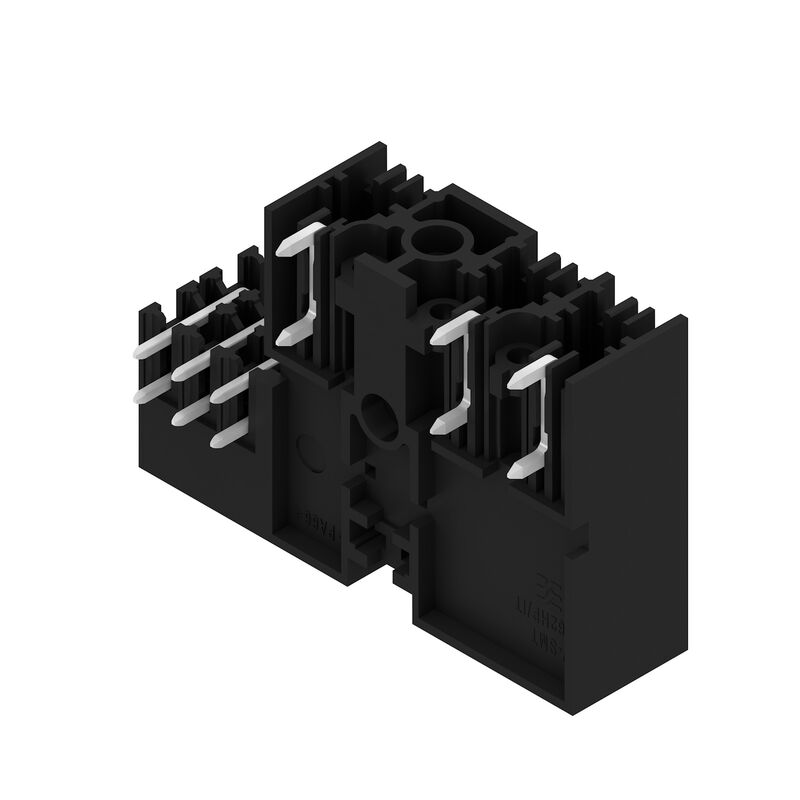

SV-SMT 7.62HP/03/90MF3 SC/6 2.6SN BX — Product image

Adatlap letöltése EDA egyedi komponens Kapcsolódó termékek

SV-SMT 7.62HP/03/90MF3 SC/6 2.6SN BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT/THR-forrasztott csatlakozással, 7.62 mm, Pólusszám: 3, 90°, Forrasztótüske hossza (l): 2.6 mm, ónozott, fekete, Doboz

Cikkszám 2529780000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT/THR-forrasztott csatlakozással, 7.62 mm, Pólusszám: 3, 90°, Forrasztótüske hossza (l): 2.6 mm, ónozott, fekete, Doboz
Rendelési szám	2529780000
Típus	SV-SMT 7.62HP/03/90MF3 SC/6 2.6SN BX
GTIN (EAN)	4050118539684
Qty.	42 Darab
Termékadatok	IEC: 1000 V / 41 A UL: 300 V / 33 A
Csomagolás	Doboz

Méretek és tömegek

Mélység	28,3 mm
Mélység (coll)	1,114 inch
Magasság	14 mm
Magasság (coll)	0,551 inch
Legalacsonyabb változat magassága	11,4 mm
Szélesség	42,88 mm
Szélesség (coll)	1,688 inch
Nettó tömeg	5,01 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Rendszerspecifikációk

Termékcsalád	OMNIMATE Power - sorozat BV/SV 7.62HP
Csatlakozás típusa	Áramköri lap csatlakozás
Felszerelés NYÁK-ra	THT/THR-forrasztott csatlakozással
Raszter mm-ben (P)	7,62 mm
Raszter inch-ben (P)	0,3 "
Kimenő könyök	90°
Pólusszám	3
Forrasztótüskék száma pólusonként	2
Forrasztótüske hossza (l)	2,6 mm
Forrasztótüske tűrése	+0,1 / -0,3 mm
Forrasztótüske méretei	0,8 x 1,0 mm
Forrasztószem lyukátmérő (D)	1,4 mm
Forrasztószem lyukátmérő tűrés (D)	+ 0,1 mm
L1, mm	22,86 mm
L1, inch	0,9 "
L2, mm	7,62 mm
L2, inch	0,3 "
Sorok száma	1
Érintkezősorok száma	1
Érintésvédelem a DIN VDE 57 106 szerint	safe to back of hand above the printed circuit board
Érintésvédelem a DIN VDE 0470 szerint	IP 20
Térfogati ellenállás	2,00 mΩ
Kódolható	Igen
Dugaszolási erő/pólus, max.	12 N
Húzóerő / pólus, max.	7 N

Anyagjellemzők

Szigetelőanyag	PA 9T
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	II
Kúszóútképzési összehasonlítási szám (CTI)	≥ 500
Moisture Level (MSL)	1
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Forrasztott csatlakozás rétegszerkezete	1...3 µm Ni / 4...6 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete	1...3 µm Ni / 4...6 µm Sn matt
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	130 °C
Hőmérsékleti tartomány, telepítés, min.	-25 °C
Hőmérsékleti tartomány, telepítés, max.	130 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	41 A
Névleges áram, maximális pólusszám (Tu=20 °C)	41 A
Névleges áram, min. pólusszám (Tu=40°C)	41 A
Névleges áram, maximális pólusszám (Tu=40°C)	41 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	630 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	630 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	6 kV
Rövid idejű határáram ellenállás	3 x 1, 420 A-rel

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	300 V
Névleges feszültség (C felhasználási csoport / UL 1059)	300 V
Névleges feszültség (D felhasználási csoport / UL 1059)	600 V
Névleges áram (B felhasználási csoport/ UL 1059)	33 A
Névleges áram (C felhasználási csoport/ UL 1059)	33 A
Névleges áram (D felhasználási csoport/ UL 1059)	5 A
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.
Kúszóáramút, min.	9,6 mm
Térköz, min. (UL 1059)	6,9 mm

Csomagolás

Csomagolás	Doboz
VPE hosszúság	338 mm
VPE szélesség	130 mm
VPE magasság	33 mm

Műszaki adatok – hibrid

Pitch in mm (hybrid)	névleges: 3,81 mm Hybrid component: Signal
Pitch in mm (Signal)	3.81 mm
Pitch in inch (hybrid)	névleges: 0,15 " Hybrid component: Signal
Pitch in inches (Signal)	0.15 "
Pole count (hybrid)	névleges: 6 Hybrid component: Signal
Number of poles (Signal)	6
Number of solder pins per pole (hybrid)	Hybrid component: Signal névleges: 1
Number of solder pins per pole (Signal)	1
Solder pin dimensions (hybrid)	Forrasztótüske méretei: 0,8 x 0,8 mm Hybrid component: Signal
Solder pin dimensions (Signal)	0,8 x 0,8 mm
Solder pin dimensions = d tolerance (hybrid)	Forrasztótüske méretei=d Tűrés: Alsó tűréshatár előtaggal (a minimumot mutatja meg): -0,03 Felső tűréshatár előtaggal (a maximumot mutatja meg): +0,01 Tűrés, egység: mm Hybrid component: Signal
Solder pin dimensions = d tolerance (Signal)	-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)	Hybrid component: Signal névleges: 1,3 mm
PCB hole diameter (Signal)	1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)	Hybrid component: Signal Forrasztószem lyukátmérő tűrés (D): ± 0,1 mm
PCB hole diameter tolerance (Signal)	± 0,1 mm
L2, mm	7,62 mm
L2, inch	0,3 "
Number of rows (hybrid)	Hybrid component: Signal
Number of rows (Signal)	2
Contact material (hybrid)	Hybrid component: Signal Érintkező anyaga: CuMg
Contact material (Signal)	CuMg
Contact surface (hybrid)	Hybrid component: Signal Érintkező felület: ónozott
Contact surface (Signal)	ónozott
Layer structure of the solder connection (hybrid)	Forrasztott csatlakozás rétegszerkezete: Anyag: Ni Rétegvastagság: min.: 1 µm max.: 3 µm Anyag: Sn Rétegvastagság: min.: 4 µm max.: 8 µm Hybrid component: Signal
Layer structure of the solder connection (Signal)	1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)	Dugaszolható csatlakozás rétegszerkezete: Anyag: Ni Rétegvastagság: min.: 1 µm max.: 3 µm Anyag: Sn Rétegvastagság: min.: 4 µm max.: 8 µm Hybrid component: Signal
Layer structure of the plug contact (Signal)	1-3 µm Ni / 4-8 µm Sn
Névleges feszültség túlfeszültségű osztály/II/2. szennyezés súlyossága (hibrid)	Hybrid component: Signal névleges: 320 V
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)	320 V
Névleges feszültség túlfeszültségű osztály/III/2. szennyezés súlyossága (hibrid)	Hybrid component: Signal névleges: 160 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)	160 V
Névleges feszültség túlfeszültségű osztály/III/3. szennyezés súlyossága (hibrid)	Hybrid component: Signal névleges: 160 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)	160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)	Hybrid component: Signal névleges: 2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)	2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)	Hybrid component: Signal névleges: 2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)	2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/3 (hybrid)	Hybrid component: Signal névleges: 2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)	2.5 kV
Short-time withstand current capacity (hybrid)	Rövid idejű határáram ellenállás: 3 x 1s mit 80 A Hybrid component: Signal
Short-time withstand current resistance (Signal)	3 x 1s mit 80 A
Creepage distance (hybrid)	Hybrid component: Signal min.: 4,38 mm
Clearance distance (hybrid)	Hybrid component: Signal min.: 3,6 mm
Névleges feszültség (B felhasználási csoport / CSA) (hibrid)	Hybrid component: Signal névleges: 300 V
Névleges feszültség (B felhasználási csoport / CSA) (jel)	300 V
Névleges feszültség (C felhasználási csoport / CSA) (hibrid)	Hybrid component: Signal névleges: 50 V
Névleges feszültség (C felhasználási csoport / CSA) (jel)	50 V
Névleges áram (B felhasználási csoport / CSA) (hibrid)	Hybrid component: Signal névleges: 9 A
Névleges áram (B felhasználási csoport / CSA) (jel)	9 A
Névleges áram (C felhasználási csoport / CSA) (hibrid)	Hybrid component: Signal névleges: 9 A
Névleges áram (C felhasználási csoport / CSA) (jel)	9 A
Névleges áram (D felhasználási csoport / CSA) (hibrid)	Hybrid component: Signal névleges: 9 A
Névleges feszültség (D felhasználási csoport / CSA) (jel)	9 A
Névleges feszültség (B felhasználási csoport / UL 1059) (hibrid)	Hybrid component: Signal névleges: 300 V
Névleges feszültség (B felhasználási csoport / UL 1059) (jel)	300 V
Névleges feszültség (C felhasználási csoport / UL 1059) (hibrid)	Hybrid component: Signal névleges: 50 V
Névleges feszültség (C felhasználási csoport / UL 1059] (jel)	50 V
Névleges feszültség (D felhasználási csoport / UL 1059) (hibrid)	Hybrid component: Signal névleges: 300 V
Névleges feszültség (D felhasználási csoport / UL 1059) (jel)	300 V
Névleges áram (B felhasználási csoport / UL 1059) (hibrid)	Hybrid component: Signal névleges: 5 A
Névleges áram (B felhasználási csoport / UL 1059) (jel)	5 A
Névleges áram (C felhasználási csoport / UL 1059) (hibrid)	Hybrid component: Signal névleges: 5 A
Névleges áram (C felhasználási csoport / UL 1059) (jel)	5 A
Névleges áram (D felhasználási csoport / UL 1059) (hibrid)	Hybrid component: Signal

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

A tápérintkezőkre vonatkozó műszaki adatok

Jelérintkezők műszaki adatai: 50 V / 5 A

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

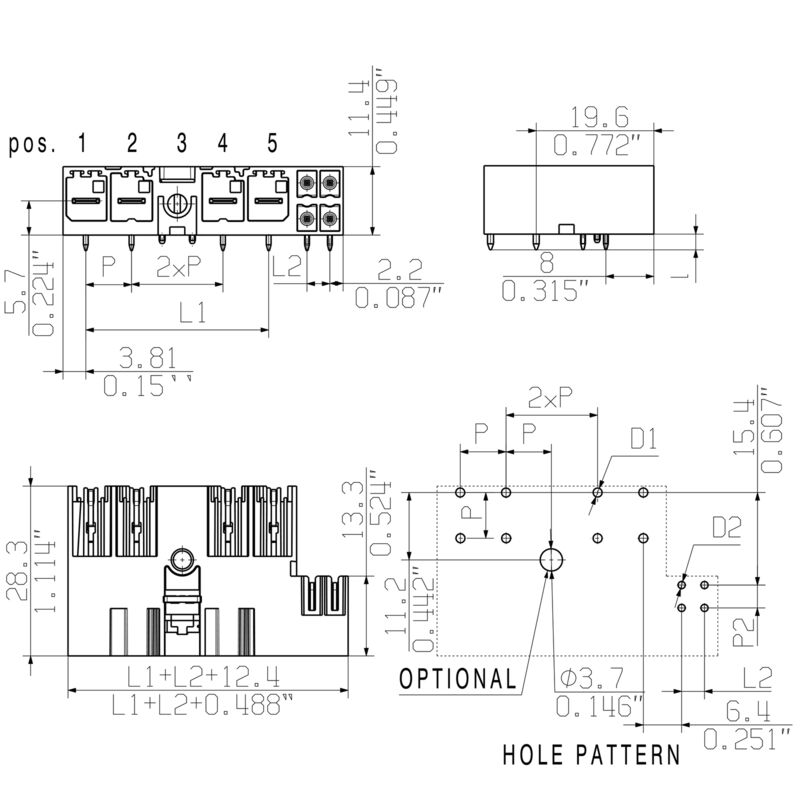

A diagram specifikációi: P1=7,62 mm; P2=3,81 mm

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

MFX és MSFX: X= A középső karima pozíciója, pl. MF2, MSF3

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Letöltések

Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274537)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2529780000)
Product Change Notification	[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823) [20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002637
ETIM 7.0	EC002637
ETIM 8.0	EC002637
ETIM 9.0	EC002637
ECLASS 9.0	27-44-04-02
ECLASS 9,1	27-44-04-02
ECLASS 10.0	27-44-04-02
ECLASS 11.0	27-46-02-01
ECLASS 12.0	27-46-03-01
ECLASS 13.0	27-46-03-01
ECLASS 14.0	27-46-03-01

Tanúsítványok

Jóváhagyások	![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
