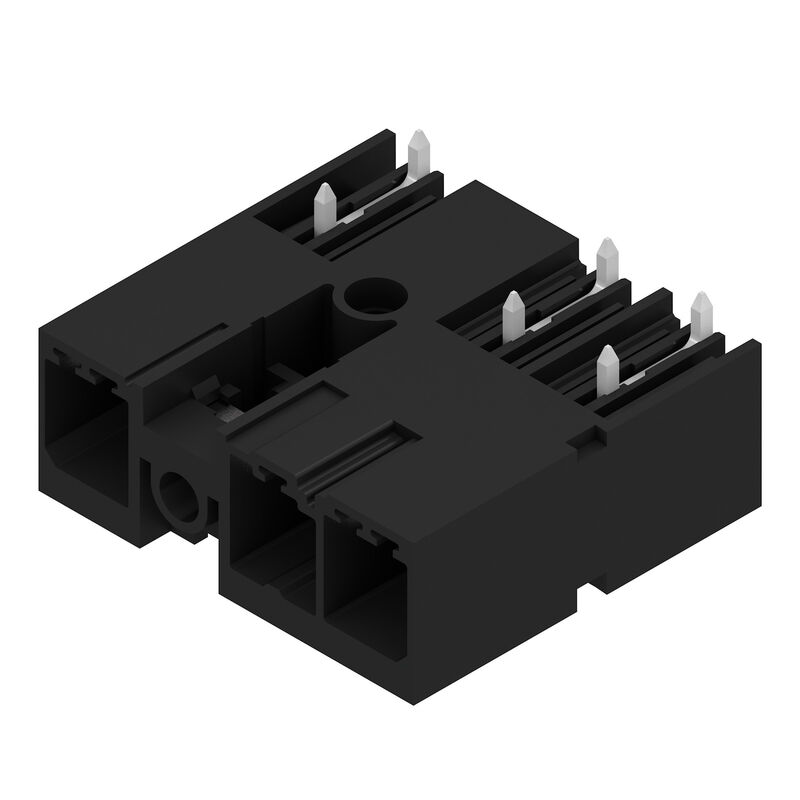

SV-SMT 7.62IT/03/270MSF2 2.6SN BK RL
Produktillustration
SV-SMT 7.62IT/03/270MSF2 2.6SN BK RL
Produktillustration

SV-SMT 7.62IT/03/270MSF2 2.6SN BK RL

Denna produkt är snart inte tillgänglig längre.

Kretskortsstickanslutning, Stiftlist, Mittskruvsfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 3, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Tape

Produkt-ID 2546070000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, Mittskruvsfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 3, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Tape
Art.nr.
2546070000
Typ
SV-SMT 7.62IT/03/270MSF2 2.6SN BK RL
GTIN (EAN)
4050118556100
Förp.
110 items
Produktparametrar
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Förpackning
Tape
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1806444000000)/

Mått och vikter

Djup
28,3 mm
Byggdjup (tum)
1,114 inch
Höjd
14 mm
Bygghöjd (tum)
0,551 inch
Höjd lägstbyggande
11,4 mm
Bredd
30,48 mm
Byggbredd (tum)
1,2 inch
Nettovikt
6,6 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Skupina produktů
OMNIMATE Power – serie BV/SV 7.62HP
Type of connection
Kretskortanslutning
Montering på kretskortet
THT/THR lödanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Angle de sortie
270°
Number of poles
3
Anzahl Lötstifte pro Pol
2
Solder pin length (l)
2,6 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
0,8 x 1,0 mm
Diameter bestyckningshål (D)
1,5 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
22,86 mm
L1 i tum
0,9 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
safe to back of hand above the printed circuit board
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
komplett monterad
Genomgångsmotstånd (6)
2,00 mΩ
Koderbar
Ja
Åtdragningsmoment för skruvfläns, min.
0,2 Nm
Åtdragningsmoment för skruvfläns, max.
0,3 Nm
Stickcykler
25
Max. instickskraft/pol
12 N
Max. dragkraft/pol
7 N

Materialdata

Isoleringsmaterial
PA 9T
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Isolationsmotstånd
≥ 10⁸ Ω
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Skiktstruktur för stiftkontakten
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
130 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
130 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
41 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
41 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
630 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 420 A
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Märkdata enligt UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkspänning (användargrupp F / UL 1059)
744 V
Märkström (användargrupp B / UL 1059)
40,5 A
Märkström (användargrupp C / UL 1059)
40,5 A
Märkström (användargrupp D / UL 1059)
10 A
Märkström (användargrupp F / UL 1059)
40,5 A
Odkaz na hodnoty pro schválení
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Povrchová vzdálenost, min.
9,6 mm
Vzdušná vzdálenost, min.
6,9 mm

Packaging

Упаковка
Tape
VPE length
338 mm
VPE-bredd
130 mm
VPE-höjd
33 mm
Tape depth (T2)
15,8 mm
Anchura de cinta (W)
56 mm
Tape pocket depth (K0)
15,3 mm
Tape pocket height (A0)
28,4 mm
Larghezza tasca nastro (B0)
39,06 mm
Tape pocket separation (P1)
36 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
26,2 mm
테이프 릴 직경 ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
