TRP 230VUC 2CO PB
Zdjęcie produktu
Podobny do przedstawionego na ilustracji
TRP 230VUC 2CO PB

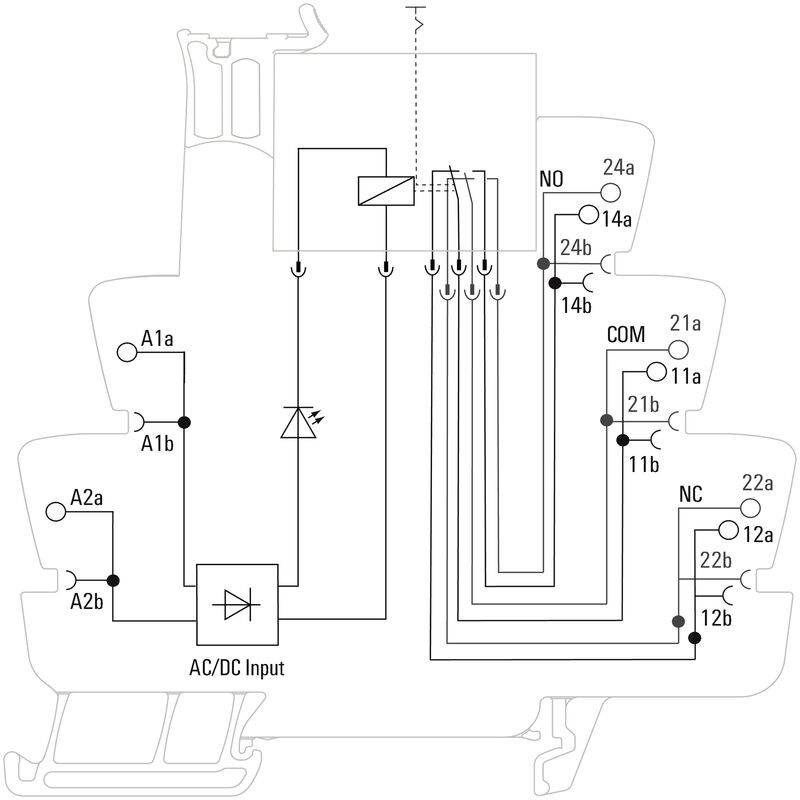

Schemat połączeń
TRP 230VUC 2CO PB
Wykres
Charakterystyka ograniczenia prądu obciążenia DC
Obciążenie rezystancyjne
TRP 230VUC 2CO PB
Rysunek wymiarowany
TRP 230VUC 2CO PB
Miscellaneous
Códigos de tipo

TRP 230VUC 2CO PB

TERMSERIES, Relaiskoppler, Anzahl Kontakte: 2, Wechsler AgNi, Nennsteuerspannung: 230 V UC ±5 %, Dauerstrom: 8 A, PUSH IN, Prüftaste vorhanden: Ja

Nr. produktu 2988370000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 25 Produkty pokrewne 5
Dopuszczenia Allgemeine Bestelldaten Wymiary i masa Temperaturen Shoda produktu s prostředím dane znamionowe UL Steuerseite Load side Dane ogólne Koordynacja izolacji Dalsze szczegóły aprobat / norm Dane przyłączeniowe Klassificeringar

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197

Allgemeine Bestelldaten

Wersja
TERMSERIES, Relaiskoppler, Anzahl Kontakte: 2, Wechsler AgNi, Nennsteuerspannung: 230 V UC ±5 %, Dauerstrom: 8 A, PUSH IN, Prüftaste vorhanden: Ja
Nr zam.
2988370000
Typ
TRP 230VUC 2CO PB
GTIN (EAN)
4099986859173
Ilość
5 szt.

Wymiary i masa

Głębokość
97,5 mm
Depth (inches)
3,839 inch
Wysokość
89,4 mm
Bygghöjd (tum)
3,52 inch
Szerokość
12,8 mm
Szerokość (cale)
0,504 inch
Masa netto
61 g

Temperaturen

Temperatura magazynowania
-40 °C...70 °C
Temperatura otoczenia
-40 °C…60 °C
Wilgotność
5–85% wilgotności względnej, Tu = 40°C, bez kondensacji

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
V souladu s výjimkou
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

dane znamionowe UL

Przekrój przyłącza AWG, min.
AWG 26
Przekrój przyłącza AWG, maks.
AWG 14
rodzaj przewodu
sztywny przewód miedziany
elastyczny przewód miedziany
Stopień zanieczyszczenia środowiska
2

Steuerseite

Znamionowe napięcie sterowania
230 V UC ±5 %
Prąd znamionowy DC
4,3 mA
Wskazanie statusu
Zielona dioda LED
uk?ad ochronny
Dioda zwrotna
Zabezpieczenie przez pomieszaniem biegunów
Napięcie cewki przekaźnika instalowanego jako zamiennik różni się od znamionowego napięcia sterowania
Tak
Napięcie cewki przekaźnika instalowanego jako zamiennik
110 V DC

Load side

znamionowe napięcie załączające
250 V AC
Ciągły prąd
8 A
max. częstotliwość załączania przy obciążeniu znamionowym
0,1 Hz
Napięcie łączeniowe AC, max.
250 V
Max. kapcsolási feszültség, DC
250 V
min. moc włączalna
100 mA @ 10 V
Początkowy prąd rozruchowy
30 A / 4 s
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.
2000 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.
46W @ 230V
Opóźnienie włączenia
≤ 15 ms
Opóźnienie wyłączenia
≤ 16 ms
Obwód ochronny strona obciążenia
Prostownik
Typ zestyku
2 zestyk przełączny (AgNi)
Żywotność mechaniczna
5 x 106 połączeń

Dane ogólne

Robocza wysokość nad poziomem morza
≤ 2000 m
nad poziomem morza
Szyna montażowa
TS 35
Dostępność przycisku testowego
Tak
Wersja przycisku testowego
Przycisk testowy bez blokady
Przycisk testowy z blokadą
Mechaniczny wskaźnik położenia przełącznika
Tak
Barwny
czarny
Komponent o klasie palności UL94
  • Komponent:
    Obudowa
  • Klasa palności UL94:
    V-0
  • Komponent:
    Popychacz
  • Klasa palności UL94:
    V-0
  • Komponent:
    Zatrzask mocujący
  • Klasa palności UL94:
    V-0

Koordynacja izolacji

Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia
≥ 5,5 mm
wytrzymałość napięciowa strona sterowania - strona obciążenia
2,5 KVeff / 1 min.
Typ izolacji na wejściu oraz wyjściu
izolacja wzmocniona
Wytrzymałość dielektryczna otwartego styku
1 kVeff / 1 min
wytrzymałość napięciowa względem szyny nośnej
4 kVef / 1 Min.
udarowe napięcie wytrzymywane
6 kV (1,2/50 µs)
Odporność na impulsy napięciowe przy sąsiadujących stykach
4 kV (1,2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (cULus)
E141197

Dane przyłączeniowe

Metoda wykonywania złącz
PUSH IN
Długość usunięcia izolacji przyłącza pomiarowego
9 mm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5 mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 14
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,25 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,25 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min.
0,5 mm²
Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max.
1 mm²
Wielkość ostrza
0,4 x 2,0 mm

Klassificeringar

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
