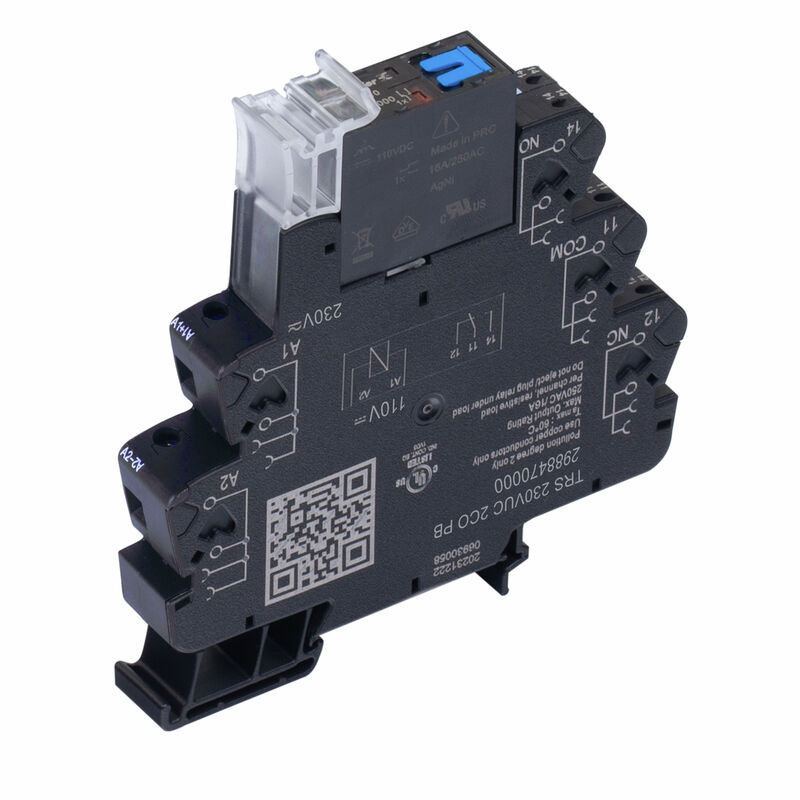

TRS 230VUC 2CO PB
TERMSERIES, Módulo de relé, Número de contactos: 2, Contacto conmutado AgNi, Tensión de mando nominal: 230 V UC ±5 %, Intensidad permanente: 8 A, Conexión brida-tornillo, Pulsador de prueba disponible: Sí
N.º de artículo
2988470000
Propiedades
| Versión | TERMSERIES, Módulo de relé, Número de contactos: 2, Contacto conmutado AgNi, Tensión de mando nominal: 230 V UC ±5 %, Intensidad permanente: 8 A, Conexión brida-tornillo, Pulsador de prueba disponible: Sí |
| Código | 2988470000 |
| Tipo | TRS 230VUC 2CO PB |
| GTIN (EAN) | 4099986859272 |
| Cantidad | 5 Pieza |
| Profundidad | 97,5 mm |
| Profundidad (pulgadas) | 3,839 inch |
| Altura | 89,6 mm |
| Altura (pulgadas) | 3,528 inch |
| Anchura | 12,8 mm |
| Anchura (pulgadas) | 0,504 inch |
| Peso neto | 63 g |
| Temperatura de almacenamiento | -40 °C...70 °C |
| Temperatura de servicio | -40 °C...60 °C |
| Humedad | 5…85% de humedad relativa, sin condensación |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Sección del conductor AWG, mín. | AWG 26 |
| Sección de conexión AWG, máx. | AWG 14 |
| Par de apriete, máx. | 0,4 Nm |
| Grado de polución | 2 |
| Tensión de mando nominal | 230 V UC ±5 % |
| Intensidad nominal AC | 4,1 mA |
| Indicador de estado | LED verde |
| Conexión de protección |
Diodo antiparalelo
Protección de polaridad |
| La tensión de la bobina del relé de repuesto varía con respecto a la tensión nominal de alimentación de control | Sí |
| Tensión de la bobina del relé de repuesto | 110 V DC |
| Tensión nominal de conexión | 250 V AC |
| Intensidad permanente | 8 A |
| Frecuencia de conex. máx. con carga nom. | 0,1 Hz |
| Tensión de conex. AC, max. | 250 V |
| Potencia de conexión mínima | 100 mA @ 10 V |
| Intensidad de conexión | 30 A / 4 s |
| Potencia de conmutación AC (óhmica), máx. | 2000 VA |
| Potencia de conmutación DC (óhmica), máx. | 46W @ 230V |
| Retardo de conexión | ≤ 15 ms |
| Retardo en la desconexión | ≤ 16 ms |
| Conexión de protección lado de carga | Rectificadores |
| Tipo de contacto | 2 Contacto conmutado (AgNi) |
| Vida útil mecánica | 5 x 106 conmutaciones |
| Altitud de funcionamiento |
≤ 2000 m
sobre el nivel del mar |
| Carril | TS 35 |
| Pulsador de prueba disponible | Sí |
| Versión del pulsador de prueba |
Botón de test bloqueable
Botón de test temporal |
| Indicador de posición del interruptor mecánico | Sí |
| Color | negro |
| Componente de índice de inflamabilidad UL94 |
|
| Tensión nominal | 300 V |
| Grado de polución | 2 |
| Categoría de sobretensión | III |
| Distancia de fuga y aire Entrada/Salida | ≥ 5,5 mm |
| Resistencia a tensiones eléctricas, E/S | 2,5 KVeff / 1 Min. |
| Resistencia a tensiones dieléctricas de contacto abierto | 1 kVeff / 1 min |
| Resistencia a tensiones eléctricas de carril | 4 kVeff / 1 Min. |
| Sobretensión de choque fijo | 6 kV (1,2/50 µs) |
| Resistencia a sobretensión en contactos adyacentes | 4 kV (1,2/50 µs) |
| Tipo de protección | IP20 |
| N.º de certificado (cULus) | E141197 |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Longitud de desaislado, conexión nominal | 8 mm |
| Par de apriete, max. | 0,4 Nm |
| Sección de embornado, conexión nominal | 1,5 mm² |
| Sección de embornado, mín. | 0,14 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Sección de conexión del conductor, rígido, min. | 0,14 mm² |
| Sección de conexión del conductor, rígido, max. | 2,5 mm² |
| Sección de conexión del conductor, rígido, mín. (AWG) | AWG 26 |
| Sección de conexión del conductor, rígido, máx. (AWG) | AWG 14 |
| Sección de conexión del conductor, flexible, mín. | 0,14 mm² |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. (AWG) | AWG 26 |
| Sección de conexión del conductor, flexible, máx. (AWG) | AWG 14 |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,25 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min. | 0,25 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max. | 1,5 mm² |
| Sección de conexión del conductor, flexible, 2 conductores embornables, min. | 0,5 mm² |
| Sección de conexión del conductor, flexible, 2 conductores embornables, max. | 1 mm² |
| Dimens. caña destornillador | SD 0,6 x 3,5 |
| Homologación/certificado/documento de conformidad | [EU Konformitätserklärung / EU declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317592) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315482) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2988470000) |
| Documentación del usuario | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E141197 |
