Tulajdonságok

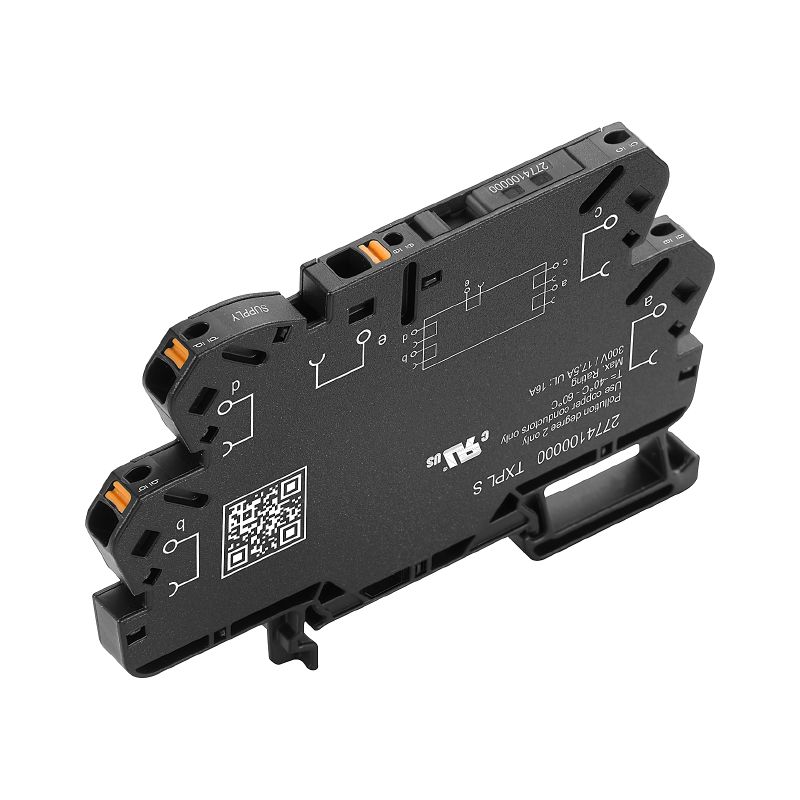

| Verzió | TERMSERIES-kompakt, Tápellátó modul, PUSH IN |
| Rendelési szám | 2774100000 |
| Típus | TXPL S |
| EAN | 4064675037873 |
| Qty. | 1 Darab |

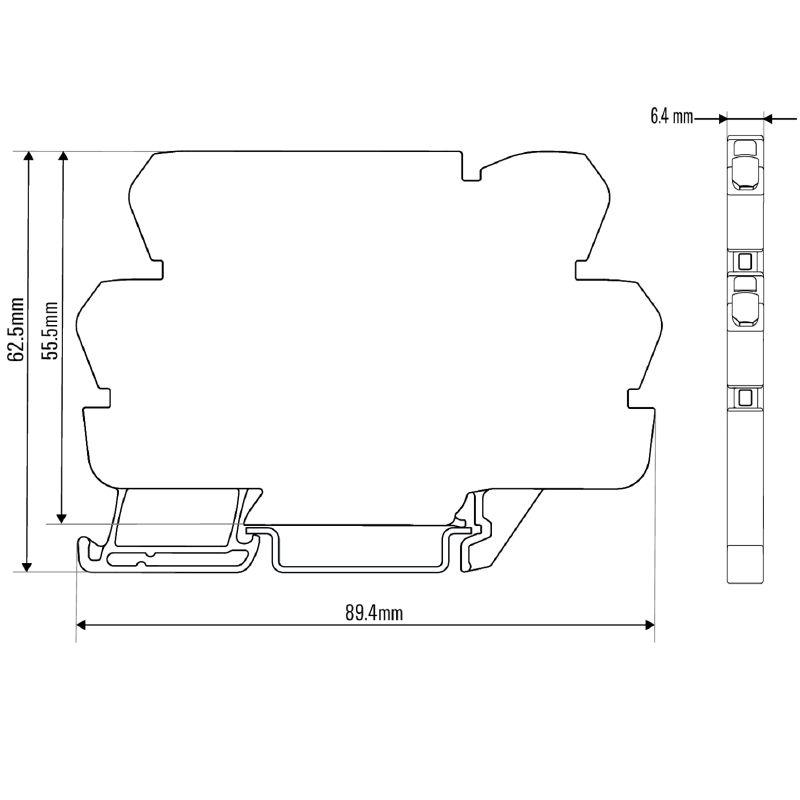

| Mélység | 62,5 mm |
| Mélység (coll) | 2,461 inch |
| Magasság | 89,4 mm |
| Magasság (coll) | 3,52 inch |
| Szélesség | 6,4 mm |
| Szélesség (coll) | 0,252 inch |
| Nettó tömeg | 19,7 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -25 °C...60 °C |
| Páratartalom | 5–85% relatív páratartalom, Tu = 40 °C, páralecsapódás nélkül |
| Tanúsítvány száma (cURus) | E60693 |
| Sín | TS 35 |
| Szín | fekete |
| Szennyezés súlyossága | 2 |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékcsatlakozás-technika | PUSH IN |
| Csupaszolási hossz, névleges csatlakozás | 9 mm |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték keresztmetszet, tömör, min. | 0,14 mm² |
| Vezeték keresztmetszet, tömör, max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, tömör, max. (AWG) | AWG 16 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték keresztmetszet, finomsodratú, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, finomsodratú, max. (AWG) | AWG 14 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Iker érvéghüvelyek, max. | 1 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Approval/Certificate/Document of Conformity |
[DE PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_299115)
[UK PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_301040) [DE PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315609) [UK PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315610) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_297891) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2774100000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
| ETIM 8.0 | EC002586 |
| ETIM 9.0 | EC002586 |
| ECLASS 9,1 | 27-37-16-92 |
| ECLASS 10.0 | 27-37-16-92 |
| ECLASS 11.0 | 27-37-16-92 |
| ECLASS 12.0 | 27-37-16-92 |
| ECLASS 13.0 | 27-37-16-92 |
| Jóváhagyások |    |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
