Tulajdonságok
| Változat | Túlfeszültség-védelem műszerekhez és vezérléshez, Túlfeszültség-védelem, mérés-vezérlés-szabályozás, UP(L/N-PE) < 200 V |
| Rendelési szám | 1063940000 |

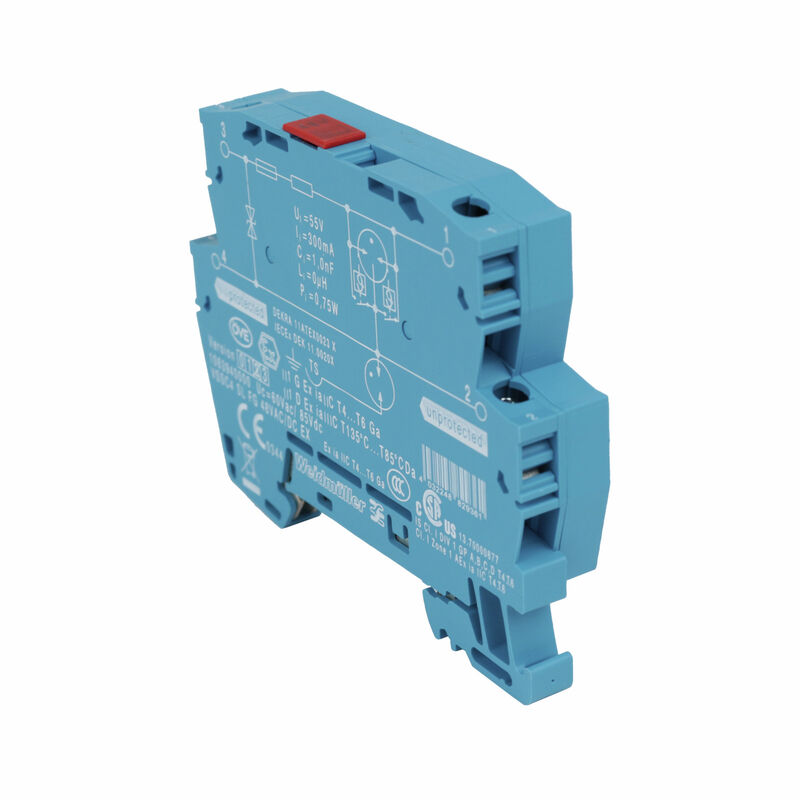

| Típus | VSSC4 SL FG 48VAC/DC EX |
| GTIN (EAN) | 4032248829361 |
| Qty. | 1 Darab |
| Mélység | 58,5 mm |
| Mélység (coll) | 2,303 inch |
| Magasság | 76 mm |
| Magasság (coll) | 2,992 inch |
| Szélesség | 12,4 mm |
| Szélesség (coll) | 0,488 inch |
| Nettó tömeg | 39,8 g |
| Tárolási hőmérséklet | -40 °C...80 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 5...96 % |
| SIL az IEC 61508 szerint | 3 |
| MTTF | 2 655 a |
| SFF | 97,91 % |
| λges | 43 |
| PFH, 1*10-9 óránként | 0.9 |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| ATEX - por feliratozás | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - gáz feliratozás | II 1 G Ex ia IIC T4… T6 Ga |
| IECEx - por feliratozás | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - gáz feliratozás | II 1 G Ex ia IIC T4… T6 Ga |
| Bemenő teljesítmény, max. PI | 0,75 W |
| Bemenő feszültség, max. Ui | 55 V |
| Belső kapacitás, max. CI | 1 nF |
| Belső induktív ellenállás, max. LI | 0 µH |
| Hőmérsékleti osztály: T4/135°C (-40°C ... +120 °C) li | 300 mA |
| Hőmérsékleti osztály: T5/100°C (-40 ° C … +85 °C) li | 300 mA |
| Hőmérsékleti osztály: T6/85°C (-40°C … +70 °C) li | 300 mA |
| UL tanúsítvány | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| A, B gázcsoport | IIC |
| Belső induktív ellenállás, max. LI | 0 µH |
| Belső kapacitás, max. CI | 1 nF |
| Bemenő feszültség, max. Ui | 55 V |
| Bemenő áram, max. II | 300 mA |
| C gázcsoport | IIB |
| D gázcsoport | IIA |
| Kivitel | sorkapocs |
| Optikai működésjelzés | Nem |
| Szegmens | Mérés - vezérlés - szabályozás |
| Szigetelési funkció | Nem |
| Szín | Világoskék |
| Sín | TS 35 |
| UL 94 éghetőségi osztály | V-0 |
| Változat | Túlfeszültség-védelem, mérés-vezérlés-szabályozás |
| Védelmi osztály | IP20 |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Beillesztési veszteség | 6,6 MHz |
| Bemenő feszültség, max. Ui | 55 V |
| Feszültség típusa | AC/DC |
| Impulzus alaphelyzetbe állítási kapacitás | ≤ 20 ms |
| Jelátviteli tulajdonságok (-3 dB) | 5,2 MHz |
| Kisülési áram In (8/20 µs) GND-PE | 2,5 kA |
| Kisülési áram In (8/20 µs) vezeték-PE | 2,5 kA |
| Követelmény kategória IEC 61643-21 szerint |
C2
C3 D1 |
| Levezetőáram Imax. (8/20µs) föld-PE | 10 kA |
| Levezetőáram Imax. (8/20µs) vezeték-PE | 10 kA |
| Levezetőáram, max. (8/20 µs) | 10 kA |
| Max. folytonos feszültség, Uc (AC) | 60 V |
| Max. folytonos feszültség, Uc (DC) | 85 V |
| Névleges feszültség (AC) | 48 V |
| Névleges feszültség (DC) | 68 V |
| Névleges áram, IN | 300 mA |
| Pólusszám | 1 |
| Szabványok |
IEC61643-21:2009
DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Térfogati ellenállás | 1,8 Ω 10% |
| Túlterhelés - meghibásodás üzemmód | 2. üzemmód |
| Villám mérési áram Iimp (10/350 µs) | 1 kA |
| Villám mérési áram, Iimp (10/350 µs) vezeték-PE | 0,5 kA |
| Védelmi szint, UP (típus) | < 200 V |
| Áramlökés-teherbírás, C3 | 10 A 10/1000 µs |
| Áramlökés-teherbírás, D1 | 1 kA 10/350 μs |
| Áramtovábbítási kapacitás, C2 | 2,5 kA 8/20 µs 5 kV 1,2/50 µs |
| Átütési szilárdság FG-nél, a PE felé | ≥ 500 V |
| GOST tanúsítvány | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Csupaszolási hossz | 10 mm |
| Csatlakozás típusa | Csavaros csatlakozás |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Meghúzási nyomaték, max. | 0,8 Nm |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 6 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Feszültség típusa | AC/DC |
| Pólusszám | 1 |
| Védelmi osztály | IP20 |
| Szín | Világoskék |
| ATEX - por feliratozás | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - gáz feliratozás | II 1 G Ex ia IIC T4… T6 Ga |
| ATEX tanúsítvány | [ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf) |
| IEC Ex tanúsítvány | [IECEX Zertifikat](PDF/VSSC_IECEx DEK 11.0020x.pdf) |
| IECEx - por feliratozás | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - gáz feliratozás | II 1 G Ex ia IIC T4… T6 Ga |
| cUL tanúsítvány | [cUL Certificate](pdf/VSSC.PDF) |
| Termékinformáció | 2. mód: Az az állapot, amikor az SPD feszültségszabályozó része rövidzárlatos volt az SPD-n belüli nagyon alacsony impendancia miatt. A vonal nem működik, a mérőberendezés azonban továbbra is védve van rövidzárlat ellen. |
| Approval/Certificate/Document of Conformity |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49234) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063940000) |
| User Documentation |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338)
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9,1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Hosszspecifikáció | Túlfeszültség-védelem egy darabból álló, 12,4 mm széles DIN-sín modullal két bináris, potenciálmentes jeláramkörhöz, 48 V UC. A kapocs felszerelt helyzetében egyidejűleg egy szikraköz is létrejön a nagy impedanciájú föld felé a tartósín (föld) és a védőkapcsoló referencia-potenciálja (testelés) között. A kapocs szemmel történő azonosítása a védett kapcsolás típusa és a feszültségszint alapján. A kapocs címkézhető vagy jelölhető. ATEX változat. Robbanásbiztos területek következő gyújtásvédelmi típusaira bevizsgálva: Ex ia IIC / Ex iaD |
| Rövid specifikáció | Túlfeszültség-védelem egy darabból álló, 12,4 mm széles DIN-sín modullal kék potenciálmentes jeláramkörhöz. Verzió: 48 V UC ATEX változat. |
| Jóváhagyások |        |
| ROHS | Megfelel |
