Tulajdonságok

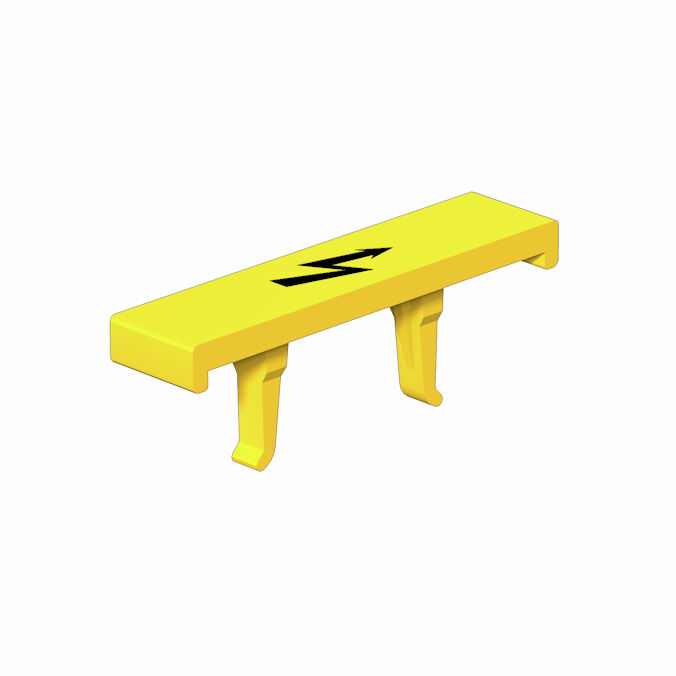

Változat | Csoportjelölők, Fedél, 33.3 x 8 mm, Raszter mm-ben (P): 8.00 WDU 4, WEW 35/2, ZEW 35/2, sárga |
Rendelési szám | 1120470000 |
Típus | WAD 8 MC B GE/SW |
GTIN (EAN) | 4032248901289 |
Qty. | 48 Darab |
Mélység | 11,74 mm |
Mélység (coll) | 0,462 inch |
Magasság | 33,3 mm |
Magasság (coll) | 1,311 inch |
Szélesség | 8 mm |
Szélesség (coll) | 0,315 inch |
Nettó tömeg | 1,331 g |
Üzemi hőmérsékleti tartomány | -40...100 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Termék karbonlábnyoma |
|
Alkalmazás/gyártó |
WDU 4
WEW 35/2 ZEW 35/2 |
Anyag | Poliamid 66 |
Anyag színe az ellenállás kódja szerint | 4 |
Halogén | Nem |
Jelölők száma kombinációnként |
|

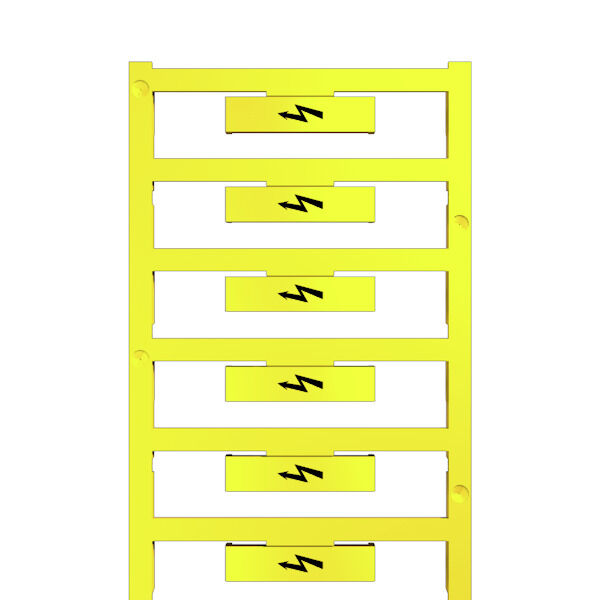

Jelölők száma kombinációnként | 1 MultiCard = Fedél |
Nyomtatott karakterek | Szimbólumok |
Nyomtatás színe | fekete |
Nyomtatás típusa | Szimbólum |
Szélesség | 8 mm |
Szín | sárga |
UL 94 éghetőségi osztály | V-2 |
Üzemi hőmérsékleti tartomány | -40...100 °C |
Üzemi hőmérsékleti tartomány, max. | 100 °C |
Üzemi hőmérsékleti tartomány, min. | -40 °C |
Raszter mm-ben (P) | 8 mm |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60438) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1120470000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1120470000) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000761 |
ETIM 7.0 | EC000761 |
ETIM 8.0 | EC000761 |
ETIM 9.0 | EC000761 |
ECLASS 9.0 | 27-14-11-37 |
ECLASS 9,1 | 27-14-11-37 |
ECLASS 10.0 | 27-14-11-37 |
ECLASS 11.0 | 27-28-11-01 |
ECLASS 12.0 | 27-28-11-01 |
ECLASS 13.0 | 27-28-11-01 |
ECLASS 14.0 | 27-28-11-01 |
ROHS | Megfelel |
Tartozéka
-
Cikkszám:2868370000Csomagolási egység:20 Darab
Átvezető sorkapocs, Csavaros csatlakozás, sötétbézs, 16 mm², 76 A, 1000 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, TS 32, V-0, Wemid, 110 °C
-
-
-
Cikkszám:0258660000Csomagolási egység:20 Darab
Végbak, bézs, TS 35, V-2, Wemid, Szélesség: 16.5 mm, 100 °C
-
Cikkszám:0383530000Csomagolási egység:50 Darab
Végbak, szürke, TS 35, V-0, Wemid, Szélesség: 9 mm, 120 °C
-
Cikkszám:1061210000Csomagolási egység:50 Darab
Végbak, fekete, TS 35, V-2, Wemid, Szélesség: 8 mm, 100 °C
-
Cikkszám:1479000000Csomagolási egység:50 Darab
Végbak, fekete, TS 35, V-0, Wemid, Szélesség: 8 mm, 130 °C
-
Cikkszám:1859200000Csomagolási egység:50 Darab
Végbak, szürke, TS 35, V-2, Wemid, Szélesség: 8 mm, 100 °C
-
Cikkszám:1061200000Csomagolási egység:50 Darab
Végbak, sötétbézs, TS 35, HB, Wemid, Szélesség: 8 mm, 100 °C
-
Cikkszám:1415540000Csomagolási egység:1 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, 10 mm², 800 V, 800 V, Csatlakozások száma: 12, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1415530000Csomagolási egység:1 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, 10 mm², 800 V, 800 V, Csatlakozások száma: 20, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1186750000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, kék, 10 mm², 800 V, 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1186770000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, 10 mm², 800 V, 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1186740000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, 10 mm², 800 V, 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1415520000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, kék, 10 mm², 800 V, 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1186780000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, kék, 10 mm², 800 V, 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid
-
Cikkszám:1415510000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, 10 mm², 800 V, 800 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, Wemid
-
Cikkszám:1415480000Csomagolási egység:50 Darab
Többemeletes sorkapocs, Csavaros csatlakozás, sötétbézs, 10 mm², 800 V, 800 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid
