Tulajdonságok
| Változat | OMNIMATE Power - sorozat WGK, Átvezető sorkapocs, Névleges keresztmetszet: 50 mm², Wemid (PA), Közvetlen rögzítés, Átmenő (persely) |
| Rendelési szám | 2427640000 |

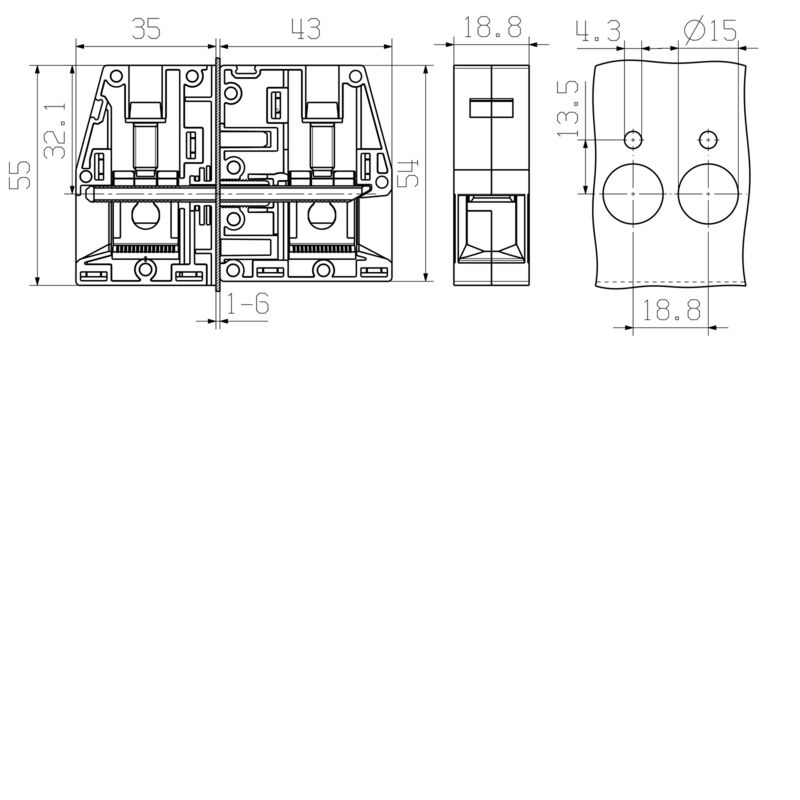

| Típus | WGK 50 GY BX |
| GTIN (EAN) | 4050118436549 |
| Qty. | 10 Darab |
| Termékadatok |
IEC: 690 V / 150 A / 16 - 50 mm² UL: 600 V / 150 A / AWG 6 - AWG 1/0 |
| Csomagolás | Doboz |
| Magasság | 55 mm |
| Magasság (coll) | 2,165 inch |
| Legalacsonyabb változat magassága | 55 mm |
| Szélesség | 22,8 mm |
| Szélesség (coll) | 0,898 inch |
| Hossz | 18,8 mm |
| Hossz, inch | 0,74 inch |
| Nettó tömeg | 100,5 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Power - sorozat WGK |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 1 |
| Érintkezősorok száma | 1 |
| Az ügyfél szereli fel | Nem |
| Csavarhúzó éle | 1,2 x 6,5 |
| Meghúzási nyomaték, min. | 4 Nm |
| Meghúzási nyomaték, max. | 5,5 Nm |
| Biztosítócsavar | M 6 |
| Csupaszolási hossz | 24 mm |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Védelmi osztály | IP20 |
| Csatlakozás típusa 1 | Húzókengyel |
| Csatlakozás típusa 2 | Húzókengyel |
| Szigetelőanyag | Wemid (PA) |
| Szín | szürke |
| Színskála (hasonló) | RAL 7035 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 120 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 10 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 50 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 6 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 1/0 |
| Tömör, min. H05(07) V-U | 16 mm² |
| Tömör, max. H05(07) V-U | 16 mm² |
| Többeres, min. H07V-R | 16 mm² |
| Többeres, max. H07V-R | 50 mm² |
| Flexibilis, min. H05(07) V-K | 16 mm² |
| Flexibilis, max. H05(07) V-K | 50 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 10 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 50 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 10 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 50 mm² |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) |
| szabvány szerint tesztelve | IEC 60664-1 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 150 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 150 A |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 690 V |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 6 kV |
| Névleges feszültség (B felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 150 A |
| Névleges áram (C felhasználási csoport / CSA) | 150 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 6 |
| Vezeték keresztmetszet, AWG, max. | AWG 1/0 |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 150 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 150 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 6 |
| Vezeték keresztmetszet, AWG, max. | AWG 1/0 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 210 mm |
| VPE szélesség | 100 mm |
| VPE magasság | 60 mm |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50456) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2427640000) |
| Product Change Notification |
[20220114 Change color for feedthrough terminals – WGK GY](https://mdcop.weidmueller.com/mediadelivery/asset/900_249891)
[20220114 WGK GY - Farbänderung](https://mdcop.weidmueller.com/mediadelivery/asset/900_249892) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
| ETIM 8.0 | EC001283 |
| ETIM 9.0 | EC001283 |
| ECLASS 9.0 | 27-14-11-34 |
| ECLASS 9,1 | 27-14-11-34 |
| ECLASS 10.0 | 27-14-11-34 |
| ECLASS 11.0 | 27-14-11-34 |
| ECLASS 12.0 | 27-14-11-34 |
| ECLASS 13.0 | 27-14-11-34 |
| ECLASS 14.0 | 27-14-11-34 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
