Tulajdonságok

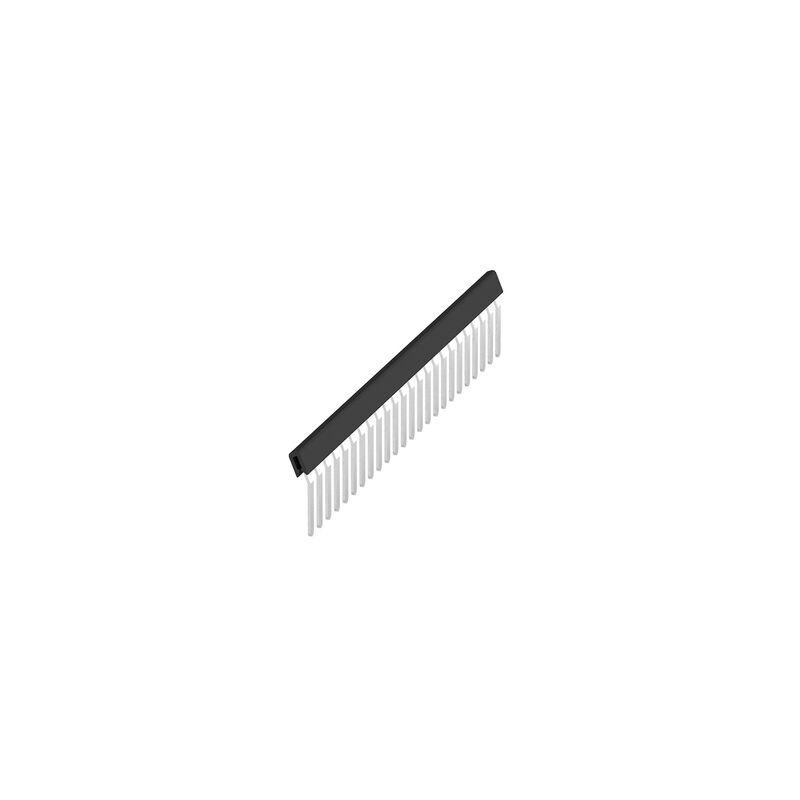

| Verzió | Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 24, Osztás, mm (P): 5.10, Szigetelt: Igen, fekete |
| Rendelési szám | 1579000000 |
| Típus | WQB A/24 |
| EAN | 4008190134211 |
| Qty. | 20 Darab |
| Mélység | 2,5 mm |
| Mélység (coll) | 0,098 inch |
| Magasság | 23,5 mm |
| Magasság (coll) | 0,925 inch |
| Szélesség | 123,22 mm |
| Szélesség (coll) | 4,851 inch |
| Nettó tömeg | 7,18 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., max. | 70 °C |
| REACH SVHC | / |
| Anyag | Ónozott réz |
| Szín | fekete |
| Változat | Sorkapcsokhoz |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Rögzítés típusa | becsavart állapotban |
| Telepítési útmutató |
Átmenő (persely)
Közvetlen rögzítés |
| Keresztkötött kapcsok száma | 24 |
| Névleges áram, többpólusú | 24 A |
| Típus | Keresztösszekötő |
| Osztás, mm (P) | 5,1 mm |
| Pólusszám | 24 |
| Telepítési útmutató |
Átmenő (persely)
Közvetlen rögzítés |
| Névleges feszültség | 800 V |
| Engineering Data |
[CAD data -- 18599_WQB_A-24_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38073)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236597) |
| Tervezési adatok | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1579000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1579000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1579000000&norm=0) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9,1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Megfelel |
