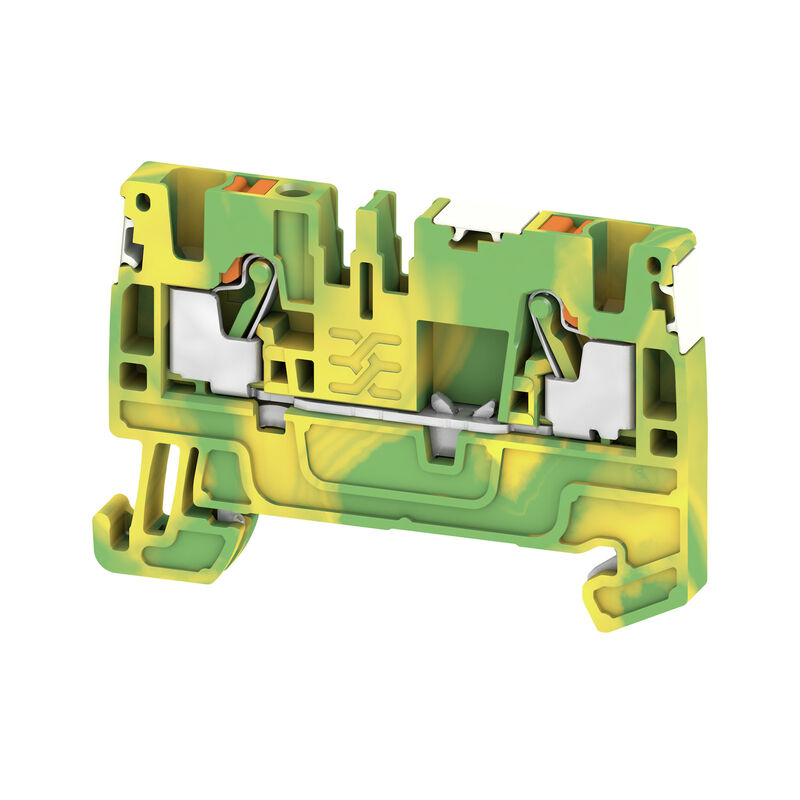

Rzędowa listwa zaciskowa do przewodu ochronnego, PUSH IN, 2.5 mm², zielony / żółty

Nr. produktu 2674710000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 7 Produkty pokrewne 1056
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Dane znamionowe IECEx/ATEX parametry systemu Otros datos técnicos Conductor embornable (conexión adicional) Conductors for clamping (rated connection) CSA 등급 데이터 General dane znamionowe Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURusEX)
E184763

Ogólne dane zamówieniowe

Version
Rzędowa listwa zaciskowa do przewodu ochronnego, PUSH IN, 2.5 mm², zielony / żółty
Order No.
2674710000
Type
A2C 2.5 PE DL
GTIN (EAN)
4050118716009
VPE
50 szt.

Wymiary i masa

Depth
36,5 mm
Głębokość (cale)
1,437 inch
Głębokość wraz z szyną DIN
37 mm
Height
55 mm
Wysokość (cale)
2,165 inch
Width
5,1 mm
Szerokość (cale)
0,201 inch
Nettogewicht
9,6 g

Temperatury

Storage temperature
-25 °C...55 °C
Umgebungstemperatur
-60 °C…85 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Produktspezifischer CO2-Fußabdruck
  • Kołyska do bramy:
    0.235 kg CO2 eq.

dane tworzywa

Werkstoff
Wemid
Farbe
zielony / żółty
Brennbarkeitsklasse nach UL 94
V-0

Dane znamionowe IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV16ATEX7909U
Zertifikat-Nr. (IECEX)
IECEXTUR16.0036U
Maks. przekrój przewodu (ATEX)
2.5 mm²
Leiterquerschnitt max (IECEX)
2.5 mm²
Etykieta Ex 2014/34/WE
II 2 G D

parametry systemu

Abschlussplatte erforderlich
Tak
Anzahl der Potentiale
1
liczba poziomów
1
liczba zacisków na poziom
2
Anzahl der Potentiale pro Etage
1
PE-Anschluss
Tak
Tragschiene
TS 35
N-Funktion
Nie
PE-Funktion
Tak
PEN-Funktion
Nie

Otros datos técnicos

Befestigungsart
enclavado
explosionsgeprüfte Ausführung
Yes
mit Rastzapfen
No
Montageart
TS 35
Offene Seiten
right
rastbar
Нет

Conductor embornable (conexión adicional)

Connection type, additional connection
PUSH IN

Conductors for clamping (rated connection)

Abisolierlänge
10 mm
Anschlussart
PUSH IN
Anschlussrichtung
top
Anzahl Anschlüsse
2
Gauge to IEC 60947-1
A3
Klemmbereich, max.
4 mm²
Klemmbereich, min.
0,14 mm²
Klingenmaß
0,6 x 3,5 mm
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,14 mm²
Rohrlänge für Aderendhülse mit Kunststoffkragen nach Querschnitt
  • Поперечное сечение, мин.:
    0,14 mm²
  • Поперечное сечение, макс.:
    0,34 mm²
  • Длина трубки, мин.:
    6 mm
  • Длина трубки, макс.:
    8 mm
  • Поперечное сечение, мин.:
    0,5 mm²
  • Поперечное сечение, макс.:
    1 mm²
  • Длина трубки, мин.:
    6 mm
  • Длина трубки, макс.:
    12 mm
  • Поперечное сечение, мин.:
    1,5 mm²
  • Поперечное сечение, макс.:
    2,5 mm²
  • Длина трубки, мин.:
    8 mm
  • Длина трубки, макс.:
    12 mm
Rohrlänge für Aderendhülse ohne Kunststoffkragen nach Querschnitt
  • Поперечное сечение, мин.:
    0,25 mm²
  • Поперечное сечение, макс.:
    0,25 mm²
  • Длина трубки, мин.:
    5 mm
  • Длина трубки, макс.:
    5 mm
  • Поперечное сечение, мин.:
    0,5 mm²
  • Поперечное сечение, макс.:
    1 mm²
  • Длина трубки, мин.:
    6 mm
  • Длина трубки, макс.:
    10 mm
  • Поперечное сечение, мин.:
    1,5 mm²
  • Поперечное сечение, макс.:
    2,5 mm²
  • Длина трубки, мин.:
    7 mm
  • Длина трубки, макс.:
    12 mm
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      6 mm
  • Ledarens anslutningsarea:
    • min.:
      0,34 mm²
    • max.:
      0,14 mm²
  • Rörlängd:
    • min.:
      12 mm
    • max.:
      6 mm
  • Ledarens anslutningsarea:
    • min.:
      1 mm²
    • max.:
      0,5 mm²
  • Rörlängd:
    • min.:
      12 mm
    • max.:
      8 mm
  • Ledarens anslutningsarea:
    • min.:
      2,5 mm²
    • max.:
      1,5 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rörlängd:
    • nominell:
      5 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,25 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      7 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Rohrlänge für Zwillingsaderendhülse nach Querschnitt
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    0,75 mm²
  • Tube length, min.:
    8 mm
  • Tube length, max.:
    12 mm
Wire connection cross section AWG, max.
AWG 12
Zwillings-Aderendhülse, max.
0,75 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

CSA 등급 데이터

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
28 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Spannung Gr D (CSA)
600 V
Zertifikat-Nr. (CSA)
200039-70089609

General

Mounting rail
TS 35
Standards
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

dane znamionowe

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung zur Nachbarklemme
800 V
Bemessungsspannung DC
800 V
Normen
IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 W
Stopień zanieczyszczenia
3

Klasyfikacje

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
