Caratteristiche
| Versione | Morsetto passante, PUSH IN, 50 mm², 1000 V, 150 A, Beige scuro |
| N. d’ordine | 2663300000 |

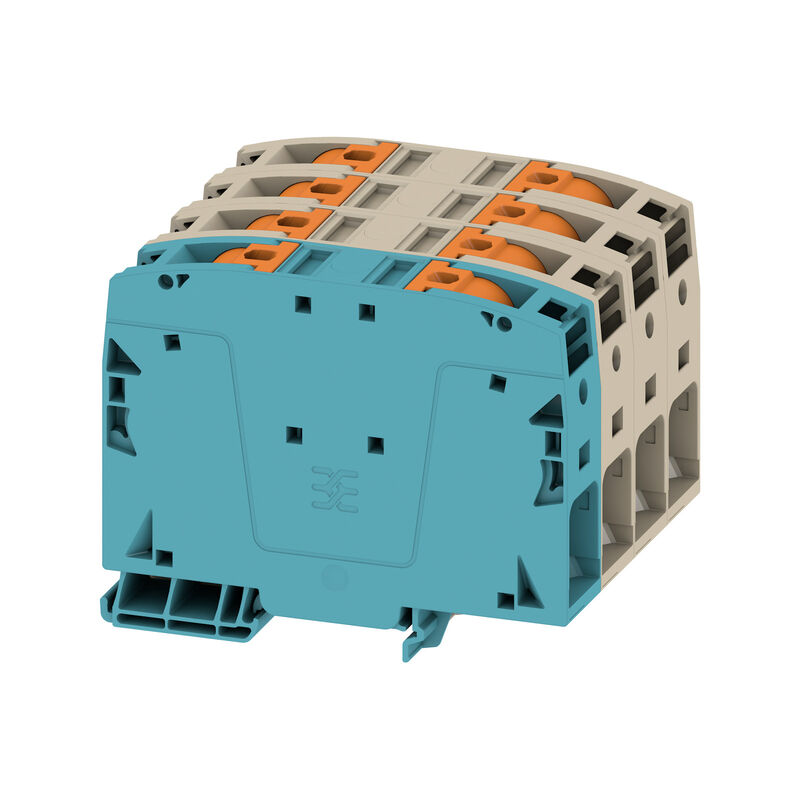

| Tipo | A2C 50/70 3FT-N |
| GTIN (EAN) | 4050118896206 |
| CPZ | 1 Pezzo |
| Profondità | 80,5 mm |
| Profondità (pollici) | 3,169 inch |
| Posizione verticale | 101,5 mm |
| Altezza (pollici) | 3,996 inch |
| Larghezza | 80 mm |
| Larghezza (pollici) | 3,15 inch |
| Peso netto | 466 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 4 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 8 |
| Numero di potenziali per piano | 4 |
| Piani ponticellati internamente | No |
| Guida | TS 35 |
| Funzione N | Sì |
| Funzione PE | No |
| Funzione PEN | No |
| bloccabile | Sì |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | chiuso |
| Tipo di fissaggio | TS 35 |
| Tipo di montaggio | TS 35 |
| Tipo di collegamento, ulteriore collegamento | PUSH IN |
| Campo di sezioni, max. | 70 mm² |
| Campo di sezioni, min. | 10 mm² |
| Dimensione lama | 1,0 x 5,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 30 mm |
| Numero di collegamenti | 8 |
| Sezione di collegamento cavo AWG, max. | AWG 2/0 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 10 mm² |
| Sezione di collegamento cavo, flessibile, max. | 70 mm² |
| Sezione di collegamento cavo, flessibile, min. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 10 mm² |
| Sezione di collegamento, semirigida, max. | 70 mm² |
| Sezione di collegamento, semirigida, min. | 10 mm² |
| Terminali doppi, max. | 10 mm² |
| Terminali doppi, min. | 4 mm² |
| Tipo di collegamento | PUSH IN |
| Corrente Gr B (CSA) | 175 A |
| Corrente Gr C (CSA) | 175 A |
| Corrente Gr D (CSA) | 5 A |
| N° certificato (CSA) | 200039-80069332 |
| Sezione cavo min (CSA) | 8 AWG |
| Tensione Gr B (CSA) | 1000 V |
| Tensione Gr C (CSA) | 1000 V |
| Tensione Gr D (CSA) | 600 V |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 2/0 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di dimensionamento | 50 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.500 V |
| Corrente nominale | 150 A |
| Corrente con conduttore max. | 150 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,21 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 4,8 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Corrente Gr B (cURus) | 175 A |
| Corrente Gr C (cURus) | 175 A |
| Corrente Gr D (cURus) | 5 A |
| Grandezza conduttore Factory wiring max (cURus) | 00 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 8 AWG |
| Grandezza conduttore Field wiring max (cURus) | 00 AWG |
| Grandezza conduttore Field wiring min (cURus) | 8 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr B (cURus) | 1000 V |
| Tensione Gr C (cURus) | 1000 V |
| Tensione Gr D (cURus) | 600 V |
| Informazioni sul prodotto | Nel caso in cui sia utilizzato un collegamento trasversale da montare nell'ingresso del cavo, il filo massimo collegabile si riduce di una grandezza di cavo. |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_224974) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_224976) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153941) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205674) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2663300000) |
| Documentazione utente |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[User Manual A2C 50-185](https://mdcop.weidmueller.com/mediadelivery/asset/900_229210) [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |       |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
