A3C 4 WT

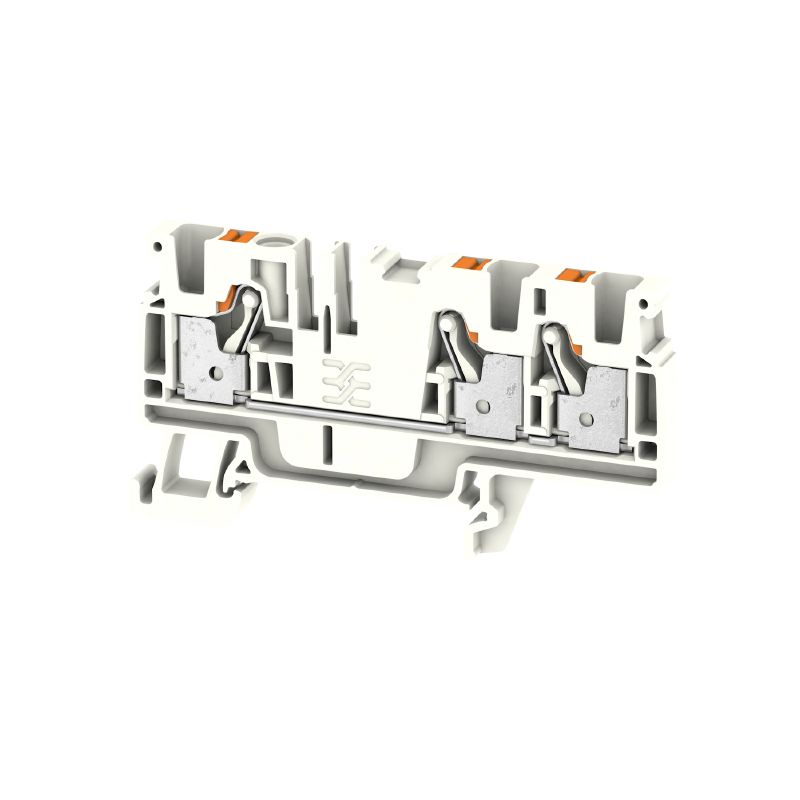

製品イメージ
A3C 4 WT
接続図

A3C 4 WT

フィードスルー端子, PUSH IN, 4 mm², 800 V, 32 A, 白色

商品番号 2051370000
コンフィギュレータで開く
データシートのダウンロード Mühendislik desteği Ürün İndirmleri
付属品 64 の付属品です 11 関連製品 1057
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ 評価データIECEx/ATEX システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） CSA評価データ 全般 評価データ UL評価データ 分類

承認

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693
証明書番号（cURusEX）
E184763

一般注文データ

Version
フィードスルー端子, PUSH IN, 4 mm², 800 V, 32 A, 白色
Order No.
2051370000
Type
A3C 4 WT
GTIN (EAN)
4050118411812
Qty.
50 items

寸法と重量

Depth
39,5 mm
奥行き（インチ）
1,555 inch
DIN レールを含む奥行き
40,5 mm
Height
74 mm
高さ（インチ）
2,913 inch
Width
6,1 mm
幅（インチ）
0,24 inch
正味重量
12,19 g

温度

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
連続動作温度、最小
−60 °C
連続動作温度、最大
130 °C

環境製品コンプライアンス

RoHS Compliance Status
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
Product Carbon Footprint
  • クレードルからゲート:
    0.286 kg CO2 eq.

材料データ

基本材質
Wemid
色
白色
操作要素の色
橙色
UL 94 可燃性等級
V-0

評価データIECEx/ATEX

Certificate No. (ATEX)
TUEV16ATEX7909U
Certificate No. (IECEX)
IECEXTUR16.0036U
最大電圧（ATEX）
550 V
Current (ATEX)
29 A
最大導体断面積（ATEX）
4 mm²
Max. voltage (IECEX)
550 V
電流（IEEX）
29 A
Wire cross section max. (IECEX)
4 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU ラベル
II 2 G D

システム仕様

エンドカバープレートの要求
はい
電位数
1
レベル数
1
レベルごとのクランプポイント数
3
層ごとの電位数
1
内部で交差接続されたレベル
いいえ
PE 接続
いいえ
取り付けレール
TS 35
N 関数
いいえ
PE 関数
いいえ
PEN 関数
いいえ

追加の技術データ

スナップインペグ付属
いいえ
取り付け方式
TS 35
固定形式
篏合仕様
爆発試験バージョン
はい
篏合仕様
いいえ
設置アドバイス
レール
開放側面
右

クランプ用コンダクタ（追加接続）

Connection type, additional connection
PUSH IN

クランプ用コンダクタ（定格接続）

Blade size
0.6 x 3.5 mm
Clamping range, max.
6 mm²
Clamping range, min.
0,14 mm²
Connection cross-section, finely stranded, min.
0,14 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0,14 mm²
Connection direction
上部
Gauge to IEC 60947-1
A4
Number of connections
3
Stripping length
12 mm
Tube length for twin wire-end ferrule
  • チューブ長:
    • 最小：:
      8 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      1,5 mm²
Tube length for wire-end ferrule with plastic collar acc. to cross-section
  • 断面積、最小:
    0,5 mm²
  • 断面、最大:
    1 mm²
  • チューブ長さ（最小）:
    6 mm
  • チューブ長さ（最大）:
    12 mm
  • 断面積、最小:
    1,5 mm²
  • 断面、最大:
    2,5 mm²
  • チューブ長さ（最小）:
    8 mm
  • チューブ長さ（最大）:
    12 mm
  • 断面積、最小:
    4 mm²
  • 断面、最大:
    4 mm²
  • チューブ長さ（最小）:
    10 mm
  • チューブ長さ（最大）:
    12 mm
Tube length for wire-end ferrule with plastic collar DIN 46228/4
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 最小：:
      8 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      1,5 mm²
    • 最大.:
      2,5 mm²
  • チューブ長:
    • 最小：:
      10 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 公称:
      4 mm²
Tube length for wire-end ferrule without plastic collar acc. to cross-section
  • 断面積、最小:
    0,5 mm²
  • 断面、最大:
    1 mm²
  • チューブ長さ（最小）:
    6 mm
  • チューブ長さ（最大）:
    10 mm
  • 断面積、最小:
    1,5 mm²
  • 断面、最大:
    2,5 mm²
  • チューブ長さ（最小）:
    7 mm
  • チューブ長さ（最大）:
    12 mm
  • 断面積、最小:
    4 mm²
  • 断面、最大:
    4 mm²
  • チューブ長さ（最小）:
    9 mm
  • チューブ長さ（最大）:
    15 mm
Tube length for wire-end ferrule without plastic collar DIN 46228/1
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      10 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 最小：:
      7 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      1,5 mm²
    • 最大.:
      2,5 mm²
  • チューブ長:
    • 最小：:
      9 mm
    • 最大.:
      15 mm
  • 導体接続断面:
    • 最小：:
      4 mm²
    • 最大.:
      6 mm²
Twin wire-end ferrules, max.
1,5 mm²
Twin wire-end ferrules, min.
0,5 mm²
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, solid core, max.
4 mm²
Wire connection cross-section, solid core, min.
0,14 mm²
Длина трубки двойного наконечника согласно поперечному сечению
  • 断面積、最小:
    0,5 mm²
  • 断面、最大:
    1,5 mm²
  • チューブ長さ（最小）:
    8 mm
  • チューブ長さ（最大）:
    12 mm

CSA評価データ

証明書番号（CSA）
200039-70089609
配線の最大断面（CSA）
10 AWG
配線の最小断面（CSA）
26 AWG
電圧規模B（CSA）
600 V
電圧規模C（CSA）
600 V
電圧規模D（CSA）
600 V
電流の規模B（CSA）
30 A
電流の規模C（CSA）
30 A
電流の規模D（CSA）
5 A

全般

Installation advice
レール
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

評価データ

定格断面
4 mm²
定格電圧
800 V
定格 DC 電圧
800 V
公称電流
32 A
最大導体電流
32 A
標準
IEC 60947-7-1
IEC 60947-7-x 準拠の容量抵抗
1 mΩ
定格インパルス耐電圧
8 kV
IEC 60947-7-xに準拠した出力損失
1,02 W
サージ電圧カテゴリー
III
汚染度
3

UL評価データ

コンダクタサイズファクトリ配線最小（cURus）
26 AWG
コンダクタサイズフィールド配線、最大（cURus）
10 AWG
コンダクタサイズフィールド配線、最小（cURus）
26 AWG
導体サイズ工場配線最大（cURus）
10 AWG
現在のサイズ C（cURus）
30 A
現在のサイズ D（cURus）
5 A
証明書番号（cURus）
E60693
電圧サイズ B（cURus）
600 V
電圧サイズ C（cURus）
600 V
電圧サイズ D（cURus）
600 V
電流サイズ B（cURus）
30 A

分類

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
