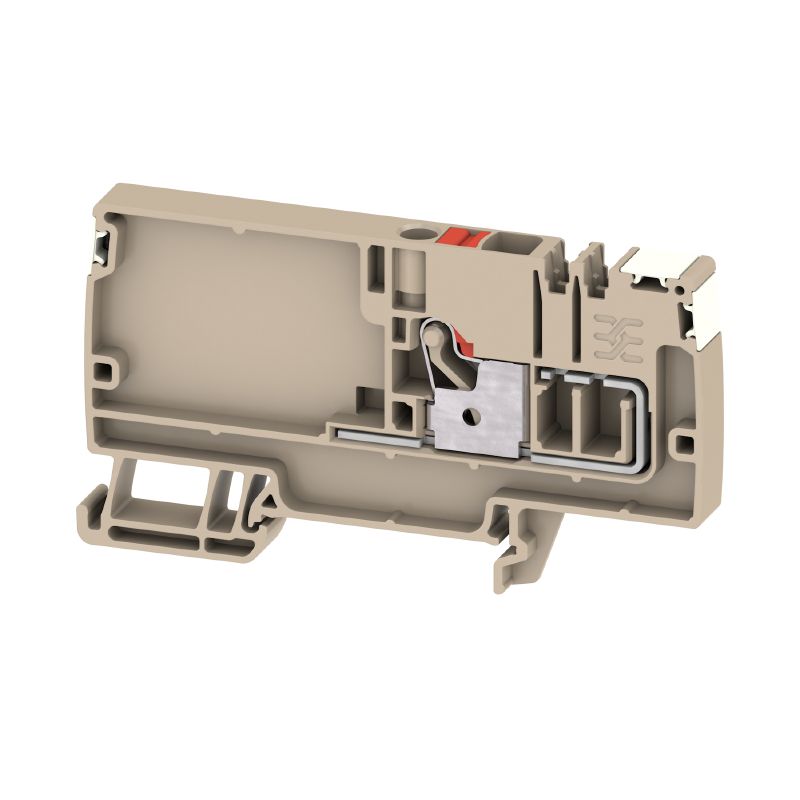

Zacisk zasilający, PUSH IN, 6 mm², 500 V, 41 A, Ciemnobeżowy

N. articolo 2675320000
Apri nel configuratore
Download foglio dati Engineering Support Produkt Downloads
Accesorios 87 Productos relacionados 33
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Dane znamionowe IECEx/ATEX parametry systemu dalsze dane techniczne Зажимаемые провода (дополнительное соединение) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne dane znamionowe Klasyfikacje

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Utförande
Zacisk zasilający, PUSH IN, 6 mm², 500 V, 41 A, Ciemnobeżowy
Art.nr.
2675320000
Typ
AAP11 6 LO DL BL
GTIN (EAN)
4050118733686
Förp.
20 szt.

Wymiary i masa

Djup
48 mm
Głębokość (cale)
1,89 inch
Głębokość wraz z szyną DIN
48 mm
Höjd
85,5 mm
Wysokość (cale)
3,366 inch
Bredd
8,1 mm
Szerokość (cale)
0,319 inch
Nettovikt
17 g

Temperatury

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
−60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Grundläggande material
Wemid
컬러 코드
Ciemnobeżowy
Colour of operational elements
niebieski
UL 94 가연성 등급
V-0

Dane znamionowe IECEx/ATEX

Certifikat nr. (ATEX)
TUEV17ATEX8030U
Certifikat nr. (IECEX)
IECEXTUR17.0015U
Max. voltage (ATEX)
550 V
Ström (ATEX)
33 A
Maks. przekrój przewodu (ATEX)
6 mm²
Tensión máx. (IECEx)
550 V
Prąd (IECEX)
33 A
Ledararea max. (IECEX)
6 mm²
Märkning EN 60079-7
Ex ec II C Gc
Etykieta Ex 2014/34/WE
II 2 G D

parametry systemu

엔드 커버 플레이트 필요
Tak
Number of potentials
1
Antal våningar
1
liczba zacisków na poziom
1
계층당 전위 수
1
레벨 내부 교차 결선
Nie
PE 결선
Nie
Tragschiene
TS 35
PE-Funktion
Nie

dalsze dane techniczne

Montageart
TS 35
Otevřené strany
z prawej strony
Snap-on
Tak
Verze testovaná ve výbušném prostředí
Tak

Зажимаемые провода (дополнительное соединение)

Anslutningstyp, ytterligare anslutning
PUSH IN

przewody zaciskane (złącze wymiarowane)

Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,34 mm²
Anslutningsområde, max.
6 mm²
Anslutningsområde, min.
0,34 mm²
Anslutningsriktning
сверху
Anslutningstyp
PUSH IN
Anslutningstyp 2
PUSH IN
Antal anslutningar
1
Avisoleringslängd
12 mm
Klingmått
1,0 x 5,5 mm
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
6 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
6 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,34 mm²
Ledararea, fintrådig, min.
0,34 mm²
Ledardiameter, AWG, max
AWG 8
Ledardiameter, AWG, min.
AWG 22
Ledardiameter, fintrådig, max.
6 mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1,5 mm²
  • Długość rurki:
    • min.:
      12 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      2,5 mm²
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      4 mm²
    • maks.:
      6 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1
  • Długość rurki:
    • znamionowy:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1,5 mm²
    • maks.:
      2,5 mm²
  • Długość rurki:
    • min.:
      12 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      4 mm²
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      6 mm²
    • maks.:
      10 mm²
Rörlängd för tvillingändhylsa
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,5 mm²
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,75 mm²
  • Długość rurki:
    • min.:
      12 mm
    • maks.:
      18 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1 mm²
    • maks.:
      1,5 mm²
Tolkdorn enligt 60 947-1
A5
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²

dane znamionowe wg CSA

Certifikat nr. (CSA)
200039-70089609
Current size B (CSA)
13 A
Current size D (CSA)
5 A
Ledararea max. (CSA)
14 AWG
Spänning grupp B (CSA)
300 V
Spänning grupp C (CSA)
300 V
Ström Gr C (CSA)
13 A
Velikost napětí D (CSA)
600 V
Wire cross section min. (CSA)
26 AWG

Informacje ogólne

Antal poler
1
Ledardiameter, AWG, max
AWG 8
Ledardiameter, AWG, min.
AWG 22
Montageskena obestyckad
TS 35
Normer
Zgodnie z wymaganiami IEC 60947-7-1

dane znamionowe

Märkarea
6 mm²
정격 전압
500 V
Bemessungsspannung AC
500 V
Bemessungsspannung DC
500 V
Nennstrom
41 A
최대 와이어에서 전류
41 A
Normen
Zgodnie z wymaganiami IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
0,78 mΩ
Sobretensión de choque nominal
6 kV
Förlusteffekt enligt IEC 60947-7-x
1,31 W
서지 전압 범주
III
오염 심각도
3

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
