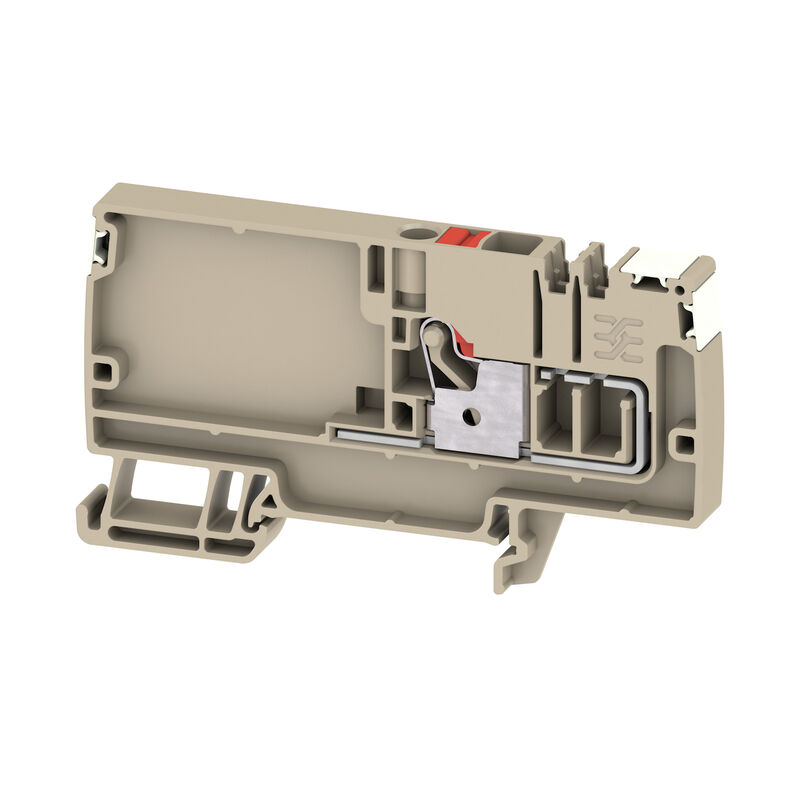

AAP11 6 LO DL RD
AAP11 6 LO DL RD
AAP11 6 LO DL RD

AAP11 6 LO DL RD

morsetto di alimentazione, PUSH IN, 6 mm², 500 V, 41 A, Beige scuro

N. articolo 2675300000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 87 Prodotti correlati 33
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Classificazioni

Omologazioni

Agréments
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Version
morsetto di alimentazione, PUSH IN, 6 mm², 500 V, 41 A, Beige scuro
Référence
2675300000
Típus
AAP11 6 LO DL RD
GTIN (EAN)
4050118733488
CPZ
20 Pezzo

Dimensioni e pesi

Profondeur
48 mm
Profondità (pollici)
1,89 inch
Profondità inclusa guida DIN
48 mm
Magasság
85,5 mm
Altezza (pollici)
3,366 inch
Largeur
8,1 mm
Larghezza (pollici)
0,319 inch
Peso netto
16,98 g

Temperature

Tárolási hőmérséklet
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
−60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
Beige scuro
Colore elementi di azionamento
rosso
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
TUEV17ATEX8030U
N° certificato (IECEX)
IECEXTUR17.0015U
Tensione max. (ATEX)
550 V
Corrente (ATEX)
33 A
Sezione cavo max (ATEX)
6 mm²
Tensione max. (IECEX)
550 V
Corrente (IECEX)
33 A
Sezione cavo max (IECEX)
6 mm²
Обозначение EN 60079-7
Ex ec II C Gc
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
1
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35
Funzione PE
No

Aaltri dati tecnici

bloccabile
Sì
Esecuzione a prova di esplosione
Sì
Lati aperti
destra
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Тип соединения, дополнительное соединение
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
6 mm²
Campo di sezioni, min.
0,34 mm²
Dimensione lama
1,0 x 5,5 mm
Direzione di collegamento
in alto
Gauge to IEC 60947-1
A5
Ledardiameter, AWG, max
AWG 8
Lunghezza di spellatura
12 mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1,5 mm²
  • Lunghezza tubo:
    • min.:
      12 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      2,5 mm²
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      4 mm²
    • max.:
      6 mm²
Lunghezza tubo per terminali gemelli
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,5 mm²
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,75 mm²
  • Lunghezza tubo:
    • min.:
      12 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1 mm²
    • max.:
      1,5 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Lunghezza tubo:
    • nominale:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Lunghezza tubo:
    • min.:
      12 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      4 mm²
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      18 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      6 mm²
    • max.:
      10 mm²
Numero di collegamenti
1
Section de raccordement du conducteur, souple, max.
6 mm²
Sezione di collegamento cavo AWG, min.
AWG 22
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,34 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,34 mm²
Sezione di collegamento cavo, flessibile, min.
0,34 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,34 mm²
Sezione di collegamento, semirigida, max.
6 mm²
Sezione di collegamento, semirigida, min.
0,34 mm²
Terminali doppi, max.
1,5 mm²
Terminali doppi, min.
0,5 mm²
Tipo di collegamento
PUSH IN
Tipo di collegamento 2
PUSH IN

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
13 A
Corrente Gr C (CSA)
13 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-70089609
Sezione cavo max (CSA)
14 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
300 V
Tensione Gr C (CSA)
300 V
Tensione Gr D (CSA)
600 V

Generale

Normy
A norma IEC 60947-7-1
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22
Укомплектованная монтажная рейка
TS 35
극 수
1

Dati dimensionamento

Sezione di dimensionamento
6 mm²
Tensione nominale
500 V
Tensione AC nominale
500 V
Tensione DC nominale
500 V
Corrente nominale
41 A
Corrente con conduttore max.
41 A
Norme
A norma IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
0,78 mΩ
Tensione impulsiva di dimensionamento
6 kV
Potenza dissipata secondo IEC 60947-7-x
1,31 W
Classe di sovratensione
III
Grado di lordura
3

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
