Caratteristiche

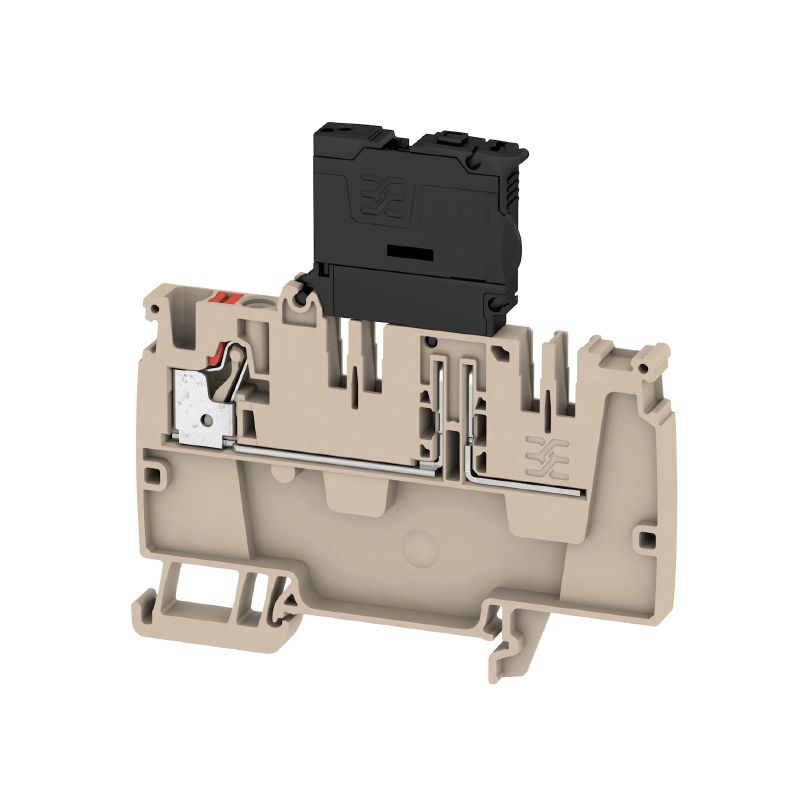

| Versione | Morsetto di distribuzione con fusibile, PUSH IN, 4 mm², 150 V, 6.3 A, Beige scuro |
| N. d’ordine | 2460190000 |
| Tipo | AAP21 4 FS 60-150V |
| GTIN (EAN) | 4050118475593 |
| CPZ | 50 Pezzo |
| Profondità | 82 mm |
| Profondità (pollici) | 3,228 inch |
| Profondità inclusa guida DIN | 82,5 mm |
| Posizione verticale | 82 mm |
| Altezza (pollici) | 3,228 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 18,6 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Colore elementi di azionamento | rosso |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | TUEV17ATEX8064U |
| N° certificato (IECEX) | IECEXTUR17.0030U |
| Corrente (ATEX) | 6.3 A |
| Sezione cavo max (ATEX) | 4 mm² |
| Corrente (IECEX) | 6.3 A |
| Sezione cavo max (IECEX) | 4 mm² |
| Marcatura EN 60079-7 | Ex ec II C Gc |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione | con LED |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Guida | TS 35 |
| bloccabile | No |
| con perno d'arresto | No |
| Esecuzione a prova di esplosione | Sì |
| Istruzioni di montaggio | Guida di supporto |
| Lati aperti | destra |
| Tipo di fissaggio | innestabile |
| Tipo di montaggio | TS 35 |
| Tipo di collegamento, ulteriore collegamento | PUSH IN |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 12 mm |
| Lunghezza tubo per terminali con collare in plastica DIN 46228/4 |
|
| Lunghezza tubo per terminali gemelli |
|
| Lunghezza tubo per terminali senza collare in plastica DIN 46228/1 |
|
| Numero di collegamenti | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Terminali doppi, max. | 1,5 mm² |
| Terminali doppi, min. | 0,5 mm² |
| Tipo di collegamento | PUSH IN |
| Corrente Gr B (CSA) | 10 A |
| Corrente Gr C (CSA) | 10 A |
| Corrente Gr D (CSA) | 10 A |
| N° certificato (CSA) | 200039-70089609 |
| Sezione cavo max (CSA) | 10 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Tensione Gr B (CSA) | 300 V |
| Tensione Gr C (CSA) | 150 V |
| Tensione Gr D (CSA) | 300 V |
| Guida | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| Norme | A norma IEC 60947-7-3 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 4 mm² |
| Tensione nominale | 150 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 500 V |
| Tensione DC nominale | 150 V |
| Corrente nominale | 6,3 A |
| Corrente con conduttore max. | 6,3 A |
| Norme | A norma IEC 60947-7-3 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1 mΩ |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,02 W |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Corrente Gr B (cURus) | 10 A |
| Corrente Gr C (cURus) | 10 A |
| Corrente Gr D (cURus) | 10 A |
| Grandezza conduttore Factory wiring max (cURus) | 10 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 10 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr B (cURus) | 300 V |
| Tensione Gr C (cURus) | 150 V |
| Tensione Gr D (cURus) | 300 V |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Omologazione/Certificato/Documento di conformità |
[IECEX_TUR_17.0030U.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58132)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58169) [DE PT0205 20171010 053 ISSUE01.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_68333) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85526) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178464) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284542) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66131) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2460190000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2460190000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2460190000&norm=0) |
| Specifiche del capitolato |
[Klippon® Connect 2460190000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76079)
[Klippon® Connect 2460190000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76080) |
| Documentazione utente |
[NTI AAP 21 10...](https://mdcop.weidmueller.com/mediadelivery/asset/900_85531)
[NTI AAP 21 4 FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_85532) [NTI AAP 21 4 DT](https://mdcop.weidmueller.com/mediadelivery/asset/900_85533) [NTI AAP21 4 LI](https://mdcop.weidmueller.com/mediadelivery/asset/900_85534) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AFS](https://mdcop.weidmueller.com/mediadelivery/asset/900_229204) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |         |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
| N° certificato (cURusEX) | E184763 |
