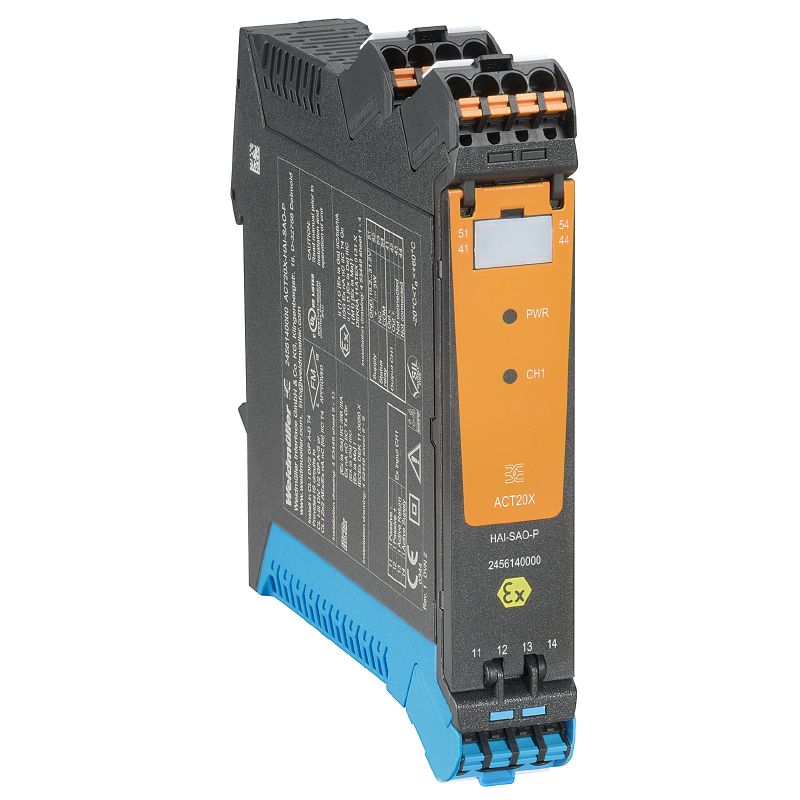

ACT20X-SAI-HAO-P — Illustrazione del prodotto

Download foglio dati Prodotti correlati

ACT20X-SAI-HAO-P

Convertitore/separatore di segnali EX, Trasparenza HART®, 1 canale

N. articolo 2456160000

Caratteristiche

Dati generali per l’ordinazione

Versione	Convertitore/separatore di segnali EX, Trasparenza HART®, 1 canale
N. d’ordine	2456160000
Tipo	ACT20X-SAI-HAO-P
GTIN (EAN)	4050118471564
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	114,6 mm
Profondità (pollici)	4,512 inch
Posizione verticale	127,3 mm
Altezza (pollici)	5,012 inch
Larghezza	22,5 mm
Larghezza (pollici)	0,886 inch
Peso netto	189 g

Temperature

Temperatura di magazzinaggio	-20 °C...85 °C
Temperatura d'esercizio	-20 °C...60 °C
Umidità	da 0 a 95 % (senza formazione di condensa)

Probabilità di guasto

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C007_V2R1.pdf)
SIL secondo IEC 61508	2
MTBF	135 a

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Guida	TS 35
Luogo di montaggio	orizzontale e verticale
Tipo di montaggio	TS 35

Ingresso

Caduta di tensione	<2 V
Corrente d'ingresso	4…20mA
Numero di ingressi	1

Uscita

Alimentazione a 2 fili	> 14.5 V @ 20 mA
Corrente d'uscita	4…20 mA (max. 23 mA)
Corrente di impedenza di carico	≤ 725 Ω
Influsso della resistenza di carico	≤ 0.01 % dell’intervallo / 100 Ω
Limitazione segnale di uscita	<28 mA
Ondulazione residua	<7.5 mV_eff
Tipo	circuito elettrico a sicurezza intrinseca

Uscita digitale

Frequenza di commutazione, max.

0 Hz

Uscita allarme

Corrente permanente	≤ 0,5 A AC / 1 A DC (Zona 2)
Funzione di allarme	Limite segnale superato per eccesso Interruzione della linea all'ingresso Nessuna tensione di alimentazione Errore del dispositivo
Isteresi	0,1 mA (soglia di commutazione)
Potenza nominale	≤ 62,5 VA / 32 W (area sicura) ≤ 16 VA / 32 W (Zona 2)
Soglie di commutazione	0…29,9 mA (programmabile)
Tensione di commutazione nominale	≤ 125 V AC / 110 V DC (area sicura) ≤ 32 V AC / 32 V DC (Zona 2)
Tipo	Relè di stato 1 NC (senza tensione)

Dati generali

Alimentazione di tensione	19,2…31,2 V DC
Altitudine di esercizio	≤ 2000 m
Coefficiente di temperatura	< 0,01% di intervallo/°C (TU)
Configurazione	con software FDT/DTM Richiede adattatore di configurazione 8978580000 CBX200 USB
Grado di protezione	IP20
Potenza assorbita	≤1.8 W
Precisione	<0.1% dell’intervallo
Tempo di risposta di soglia	≤ 5 ms
Tipo di collegamento	PUSH IN
Tipo di inoltro del segnale secondo HART®	invariato
Trasparenza HART® supportata	Sì
Umidità	da 0 a 95 % (senza formazione di condensa)

Coordinazione di isolamento

Norme	EN 61010-1
Norme EMC	EN 61326-1
Tensione di dimensionamento	300 V
Tensione di isolamento	2,6 kV (ingresso / uscita)

Dati per applicazioni Ex (ATEX)

Corrente I₀	93 mA
identificazione	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Luogo di installazione	Dispositivo installato in area sicura, zona 2
Potenza P₀	<650 mW
Tensione U₀	28 V DC

Parametri tecnici di sicurezza di base

Description of the "safe state"	analogue Output ≤ 3.6 mA or output ≥ 21 mA
T_proof	5 a
Tipo di apparecchio	A
Total failure rate for safe detected failures (λ_SD)	0 FIT
Tolleranza errori Hardware (HFT)	0
Classe di sicurezza	SIL 2
Safe Failure Fraction (SFF)	85 %
Mean Time To Repair (MTTR)	24 h
Total failure rate for safe undetected failures (λ_SU)	164 FIT
Total failure rate for dangerous detected failures (λ_DD)	127 FIT
Total failure rate for dangerous undetected failures (λ_DU)	48 FIT
Probabilità di guasto PFH	4.8 x 10^-8 h^-1
Demand mode	High

Parametri tecnici di sicurezza Low demand mode

Average Probability of Failure on Demand (PFD_avg)

2.29 x 10^-4 (T_proof = 1 year)
4.37 x 10^-4 (T_proof = 2 years)
1.06 x 10^-4 (T_proof = 5 year)

Dati di collegamento

Tipo di collegamento	PUSH IN
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 14
Sezione di collegamento cavo, rigido, min.	0,2 mm²
Sezione di collegamento cavo, rigido, max.	2,5 mm²
Sezione di collegamento cavo, flessibile, min.	0,2 mm²
Sezione di collegamento cavo, flessibile, max.	2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.	0,2 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.	2,5 mm²

Garanzia

Periodo

3 anni

Download

Omologazione/Certificato/Documento di conformità	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35862) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97033) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97152) [Application notes -- Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_103194) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66118)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2456160000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456160000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Documentazione utente	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_80484) [Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_88602) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
