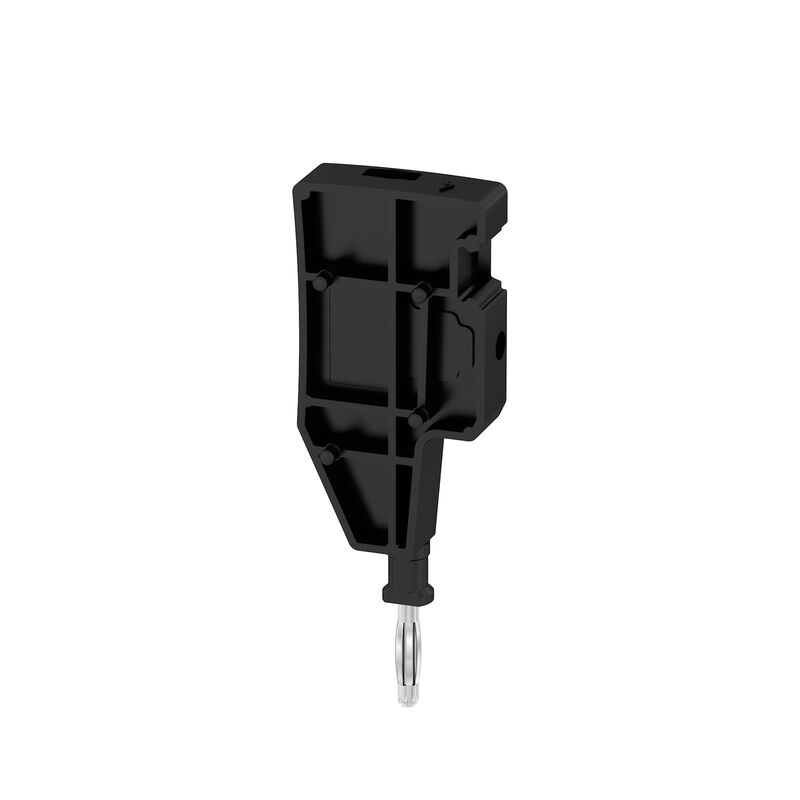

ATPG 4 MI-R
Illustrazione del prodotto
ATPG 4 MI-R
ATPG 4 MI-R

ATPG 4 MI-R

Adattatore di prova (Morsetto), 1.5 mm², 250 V, 0.2 A

N. articolo 1991860000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 25 È accessorio di 258 Prodotti correlati 88
Omologazioni Dati generali per l’ordinazione Dimensions and weights Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Дополнительные технические данные Conductors for clamping (rated connection) Dimensioni Informacje ogólne Dati dimensionamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Változat
Adattatore di prova (Morsetto), 1.5 mm², 250 V, 0.2 A
Rendelési szám
1991860000
Típus
ATPG 4 MI-R
GTIN (EAN)
4050118376661
CPZ
50 Pezzo

Dimensions and weights

Mélység
51 mm
Profondità (pollici)
2,008 inch
Magasság
18,5 mm
Altezza (pollici)
0,728 inch
Szélesség
6,1 mm
Larghezza (pollici)
0,24 inch
순중량
3,009 g

Temperature

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme con esenzione
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

Dati dei materiali

기본 재질
Wemid
컬러 코드
nero
UL 94 가연성 등급
V-0

Dati caratteristici del sistema

엔드 커버 플레이트 필요
No
전위 수
1
Numero di piani
1
Numero dei punti di serraggio per piano
1
계층당 전위 수
1
PE 결선
No

Дополнительные технические данные

개방측
закрытый
스냅인 페그 포함
Ja

Conductors for clamping (rated connection)

Csatlakozás típusa
Screw connection
Csatlakozási irány
top
Csatlakozások száma
1
Csupaszolási hossz
6 mm
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
1 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0,5 mm²
配線接続断面、細径撚線、最大
1,5 mm²
配線接続断面、細径撚線、最小
0,5 mm²
결선 단면적, 꼬임, 최대
1,5 mm²
결선 단면적, 꼬임, 최소
0,5 mm²
와이어 결선 단면적, 경질 코어 최대
1,5 mm²
와이어 결선 단면적, 경질 코어, 최소
0,5 mm²

Dimensioni

Passo in mm (P)
6,1 mm

Informacje ogólne

Pólusszám
1

Dati dimensionamento

정격 단면적
1,5 mm²
정격 전압
250 V
정격 DC 전압
250 V
정격 전류
0,2 A
Resistenza di passaggio conforme a IEC 60947-7-x
1,83 mΩ
정격 임펄스 내전압
2,5 kV
IEC 60947-7-x 규격 전력 손실
0,56 W
Grado di lordura
2

Classificazioni

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
