B2CF 3.50/30/180LR SN BK BX

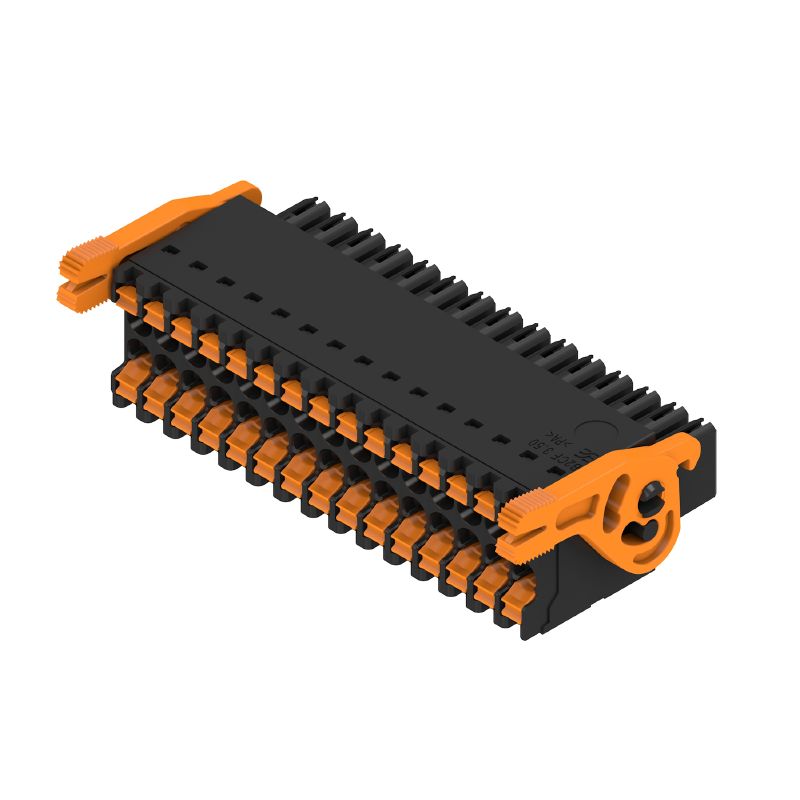

Obrázek výrobku
Podobné ilustraci
B2CF 3.50/30/180LR SN BK BX
Obrázek výrobku
B2CF 3.50/30/180LR SN BK BX
Dimensional drawing
B2CF 3.50/30/180LR SN BK BX
Graph
B2CF 3.50/30/180LR SN BK BX
Výhoda produktu
Solid PUSH IN contact
Safe and durable
B2CF 3.50/30/180LR SN BK BX
Výhoda produktu
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/30/180LR SN BK BX
Výhoda produktu
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/30/180LR SN BK BX
Příklad použití

B2CF 3.50/30/180LR SN BK BX

Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 30, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 1.5 mm², Box

Ürün No. 1278380000
Veri sayfasını indir Technická podpora Dokumenty ke stažení
Tilbehør 2 Modstykker 1 Anvendte produkter 35
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Versione
Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 30, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 1.5 mm², Box
주문 번호
1278380000
Tipo
B2CF 3.50/30/180LR SN BK BX
GTIN (EAN)
4050118068962
Množství
30 ks
Údaje výrobku
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Balení
Box

Rozměry a hmotnosti

Profondità
29,9 mm
Hloubka (v palcích)
1,177 inch
Posizione verticale
17,25 mm
Výška (v palcích)
0,679 inch
Larghezza
59,4 mm
Šířka (v palcích)
2,339 inch
Net weight
20,443 g

Shoda produktu s prostředím

RoHS 준수 상태
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0.482 kg CO2eq.

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada B2C/S2C 3,50 - 2řadé
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení PUSH IN s akčním členem
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Conductor outlet direction
180°
Počet pólů
30
L1 v mm
49 mm
L1 v palcích
1,929 "
Počet řad
1
Množství řady kolíků
2
Jmenovitý průřez
15 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Safe from finger touch
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 plugged
Protection degree
IP20
when fully mounted
Může být kódováno
Yes
Stripping length
10 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Plugging force/pole, max.
3,5 N
Force d'extraction/pôle, max.
3,5 N

Údaje o materiálu

Izolační materiál
PA 66 GF 30
Barevný
černá
Barva provozních prvků
Oranžová
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 600
Odpor izolace
≥ 108 Ω
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Copper alloy
Povrch kontaktu
tinned
Struktura vrstev kontaktu konektoru
2...5 µm Sn hot-dip tinned
Temperatura di magazzinaggio, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-40 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,14 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,14 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • nominal:
      0,14 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9028240000
  • Cross-section for conductor connection:
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025780000
  • Cross-section for conductor connection:
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025790000
  • Cross-section for conductor connection:
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028270000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028290000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • nominal:
      1
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028320000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
Referenční text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
13,4 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
12 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 80 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Rated current (Use group B / CSA)
9,5 A
Rated current (Use group C / CSA)
9,5 A
Rated current (Use group D / CSA)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
9,5 A
Průřez vodiče, AWG, min.
AWG 30
Průřez vodiče, AWG, max.
AWG 16
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
351 mm
VPE width
137 mm
VPE height
38 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    IEC 61984 část 6.2 a 7.3.2 / 10.11 vzor převzatý z IEC 60068-2-70 / 12.95
  • Test:
    označení původu, identifikace typu, rozteč, typ materiálu, hodiny s datumem, označení schválení UL, označení schválení cULus
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Misengagement (Non-interchangeability)
  • Standard:
    IEC 61984, oddíl 6.3 a 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    otočeno o 180° bez kódových prvků
  • Vyhodnocení:
    vyhovělo
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: Clampable cross section
  • Standard:
    IEC 60999-1, oddíl 7 a 9.1 / 11.99, IEC 60947-1, oddíl 8.2.4.5.1 / 03.11
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1, oddíl 9.4 / 11.99
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,75
    • Typ vodiče a průřez vodiče:
      H05V-K0,75
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Pull-out test
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,75
    • Typ vodiče a průřez vodiče:
      H05V-K0,75
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
참고 사항
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Profil zalisování A pro dutinky pomocí krimpovacího nářadí PZ 1,5 (objednací číslo 9005990000) nebo PZ 6/5 (objednací číslo 9011460000) – doporučeno pro větší průřezy.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Max. vnější průměr vodiče: 2,6 mm
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
