Caratteristiche

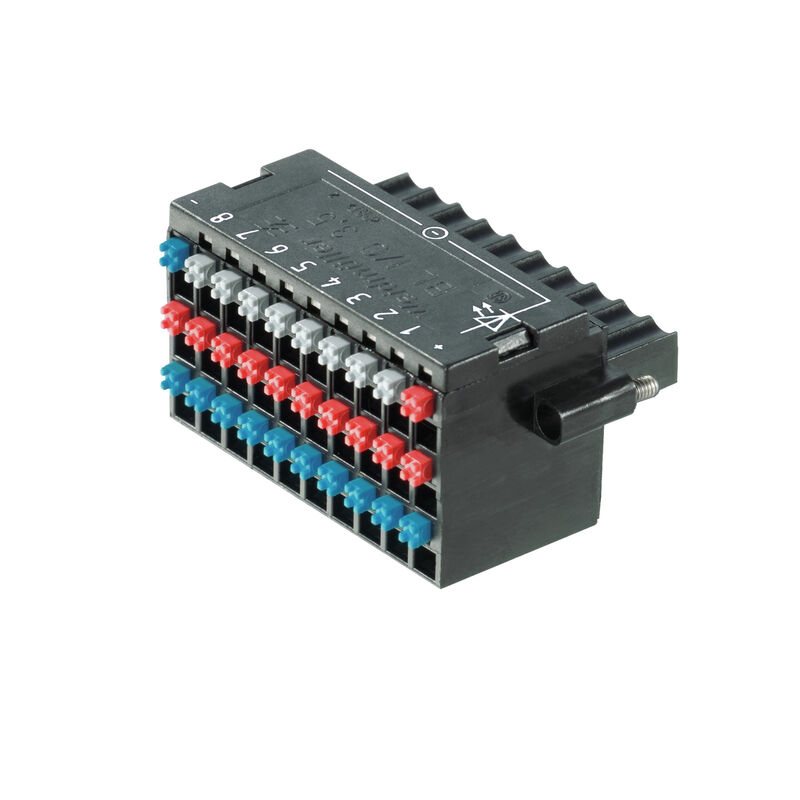

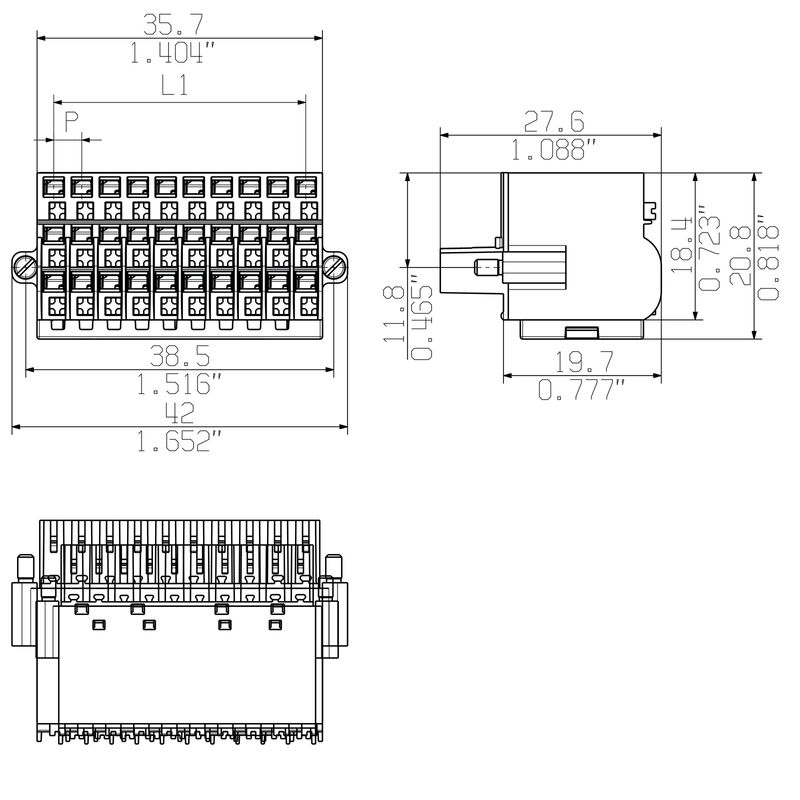

| Versione | Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 30, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box |
| N. d’ordine | 1789110000 |
| Tipo | BL-I/O 3.50/30F PNP LED SN BK BX |
| GTIN (EAN) | 4032248208043 |
| CPZ | 20 Pezzo |
| Parametri prodotto |
IEC: 200 V / 2.2 A / 0.2 - 1.5 mm² UL: 50 V / 5 A / AWG 24 - AWG 16 |
| Imballaggio | Box |
| Posizione verticale | 18,4 mm |
| Altezza (pollici) | 0,724 inch |
| Larghezza | 42 mm |
| Larghezza (pollici) | 1,654 inch |
| Peso netto | 22,85 g |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Signal - Serie BL/SL 3.50 |
| Tipo di collegamento | Collegamento al campo |
| Tecnica di collegamento cavi | PUSH IN con attuatore |
| Passo in mm (P) | 3,5 mm |
| Passo in pollici (P) | 0,138 " |
| Direzione d'uscita del conduttore | 180° |
| Numero di poli | 30 |
| L1 in mm | 31,5 mm |
| L1 in pollici | 1,24 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Sezione di dimensionamento | 1 mm² |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato / IP 10 non innestato |
| Resistenza di passaggio | ≤5 mΩ |
| Codificabile | Sì |
| Lunghezza di spellatura | 8 mm |
| Lama cacciavite | 0,4 x 2,5 |
| Lama cacciavite norma | DIN 5264 |
| Cicli di inserimento | 25 |
| Forza di innesto/polo, max. | 6 N |
| Forza d'estrazione/polo, max. | 6 N |
| Coppia di serraggio |
|
| Materiale isolante | PBT |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | IIIa |
| Comparative Tracking Index (CTI) | ≥ 200 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale base dei contatti | Lega in rame |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 75 °C |
| Campo della temperatura di montaggio, min. | -30 °C |
| Campo della temperatura di montaggio, max. | 75 °C |
| Campo di sezioni, min. | 0,2 mm² |
| Campo di sezioni, max. | 1,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 24 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| rigido, min. H05(07) V-U | 0,2 mm² |
| rigido, max. H05(07) V-U | 1,5 mm² |
| Flessibile, min. H05(07) V-K | 0,2 mm² |
| Flessibile, max. H05(07) V-K | 1,5 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 0,2 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 0,75 mm² |
| con terminale, DIN 46228 pt 1, min. | 0,2 mm² |
| con terminale a norma DIN 46 228/1, max. | 1 mm² |
| Calibro a tampone secondo EN 60999 a x b; ø | 2,4 mm x 1,5 mm; 1,9mm |
| Conduttore innestabile |
|
| Testo di riferimento |
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale. |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 2,2 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 2 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 2,2 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 2 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 200 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 160 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 50 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 2.500 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 2,5 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 0,8 kV |
| Portata transitoria | 3 x 1s mit 120 A |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1202189 |
| Tensione nominale (Gruppo B / CSA) | 50 V |
| Tensione nominale (Gruppo D / CSA) | 50 V |
| Corrente nominale (Gruppo B / CSA) | 5 A |
| Corrente nominale (Gruppo D / CSA) | 5 A |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (UR) | UR |
| N° certificato (UR) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 50 V |
| Tensione nominale (Gruppo D / UL 1059) | 50 V |
| Corrente nominale (Gruppo B / UL 1059) | 5 A |
| Corrente nominale (Gruppo D / UL 1059) | 5 A |
| Sezione di collegamento cavo AWG, min. | AWG 24 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 186 mm |
| Larghezza VPE | 109 mm |
| Altezza VPE | 39 mm |
| Test: Durabilità delle siglature |
|
| Test: Sezione bloccabile |
|
| Test per danni ai conduttori e allentamento accidentale degli stessi |
|
| Test di estrazione |
|
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • P su disegno = passo • Per crimpare i terminali si consiglia la forma di crimpatura A della pinza PZ 1,5 (cod. art. 9005990000) o, per conduttori con sezioni maggiori, la PZ 6/5 (cod. art. 9011460000). • Quando l'alimentazione passa attraverso sezioni da 1,5 mm² la capacità di carico totale dei ponticelli di potenziale è pari a max. 17,5 A (quindi la capacità è di 2,18 A per i poli da 2 a 9) • Terminali senza collare isolante secondo DIN 46228/1 • Terminali con collare isolante DIN 46228/4 • Conduttore < 0,2 mm² zincato • Diametro esterno max. del conduttore: 2,9 mm • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Omologazione/Certificato/Documento di conformità |
[Konformitätserklärung BL I/O](https://mdcop.weidmueller.com/mediadelivery/asset/900_91914)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99997) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1789110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1789110000) |
| Documentazione utente | [Operating Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_35540) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| Product-Icon 2 | [MAM_Cumulus:562](null) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
