Caratteristiche

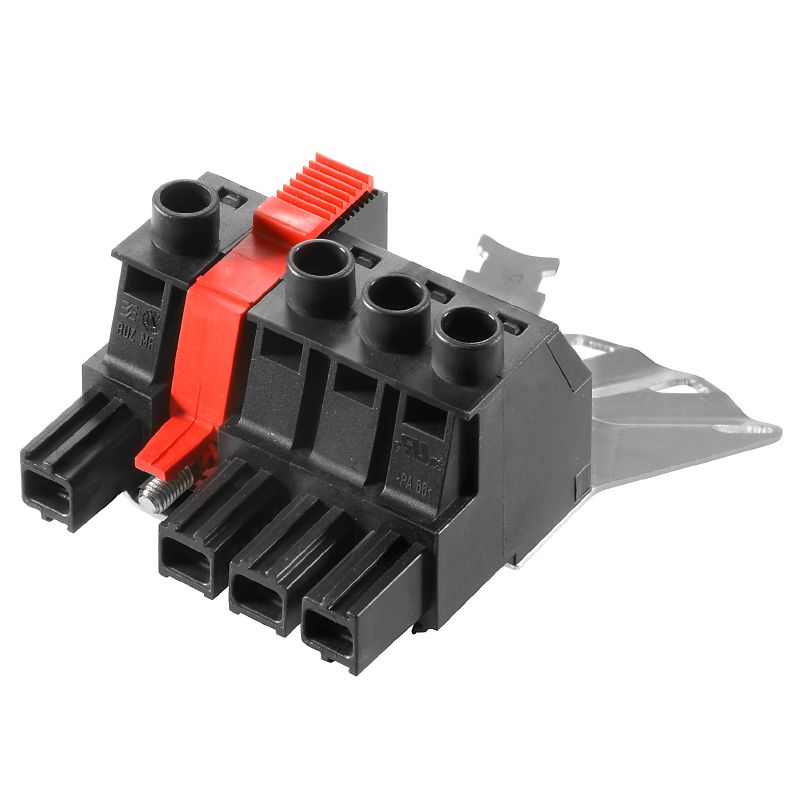

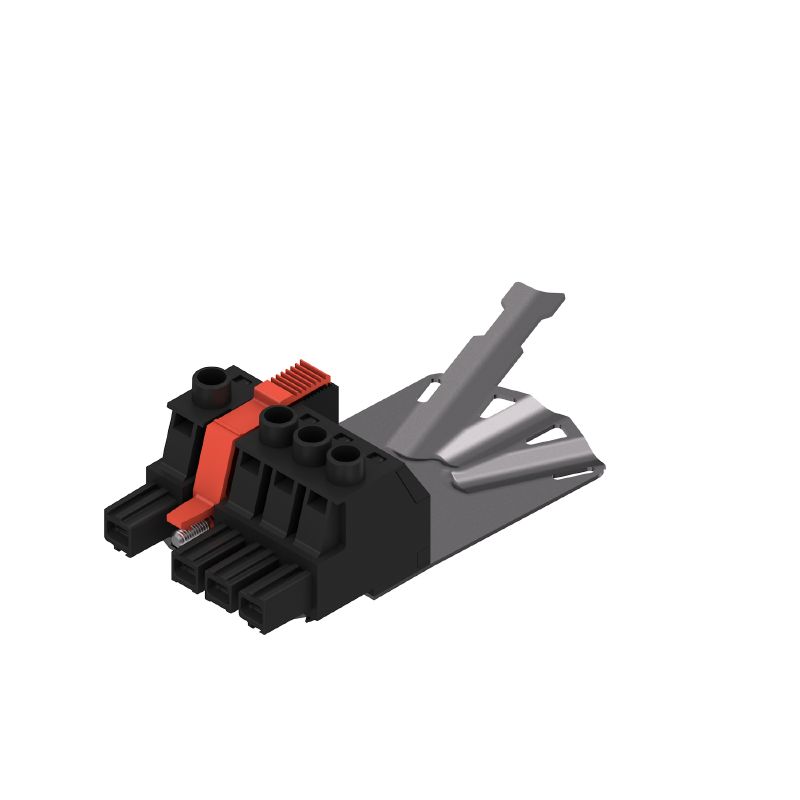

| Versione | Connettore per circuito stampato, Connettore femmina, 10.16 mm, Numero di poli: 4, 180°, Collegamento a vite, Campo di sezioni, max. : 16 mm² |
| N. d’ordine | 2627520000 |
| Tipo | BUZ 10.16IT/04/180MSF4SH160 AG BK BX |
| GTIN (EAN) | 4050118631401 |
| CPZ | 20 Pezzo |
| Parametri prodotto |
IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4 |
| Peso netto | 93,412 g |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6aI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8295bd8f-de43-48c8-b6fb-ccac7a7a6168 |
| Famiglia prodotti | OMNIMATE Power - Serie BU/SU 10.16IT |
| Tipo di collegamento | Collegamento al campo |
| Tecnica di collegamento cavi | Collegamento a vite |
| Passo in mm (P) | 10,16 mm |
| Passo in pollici (P) | 0,4 " |
| Direzione d'uscita del conduttore | 180° |
| Numero di poli | 4 |
| L1 in mm | 40,64 mm |
| L1 in pollici | 1,6 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Sezione di dimensionamento | 16 mm² |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 |
| Resistenza di passaggio | 4,50 mΩ |
| Codificabile | Sì |
| Lunghezza di spellatura | 12 mm |
| Coppia di serraggio per flangia a vite, min. | 0,3 Nm |
| Coppia di serraggio per flangia a vite, max. | 0,4 Nm |
| Coppia di serraggio, min. | 1,2 Nm |
| Coppia di serraggio, max. | 2 Nm |
| Vite di serraggio | M 4 |
| Lama cacciavite norma |
DIN 5264
ISO 8764/2-PZ |
| Cicli di inserimento | 25 |
| Forza di innesto/polo, max. | 14,5 N |
| Forza d'estrazione/polo, max. | 14,5 N |
| Materiale isolante | PA GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | I |
| Comparative Tracking Index (CTI) | ≥ 600 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | Argentato |
| Struttura a strati del connettore maschio | ≥ 3 µm Ag |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 130 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 130 °C |
| Campo di sezioni, min. | 0,2 mm² |
| Campo di sezioni, max. | 16 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| rigido, min. H05(07) V-U | 0,2 mm² |
| rigido, max. H05(07) V-U | 16 mm² |
| Semirigido, min. H07V-R | 6 mm² |
| multifilare, max. H07V-R | 16 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 16 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 0,25 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 16 mm² |
| con terminale, DIN 46228 pt 1, min. | 0,25 mm² |
| con terminale a norma DIN 46 228/1, max. | 16 mm² |
| Calibro a tampone secondo EN 60999 a x b; ø | 5.3mm (B6) |
| Conduttore innestabile |
|
| Testo di riferimento | La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale. |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 78,3 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 67,9 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 70,6 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 61,3 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 1.000 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 6 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 8 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 8 kV |
| Portata transitoria | 3 x 1s mit 1000 A |
| Distanza in aria, min. | 15,1 mm |
| Distanza superficiale, min. | 15,1 mm |
| Tensione nominale (Gruppo B / CSA) | 600 V |
| Tensione nominale (Gruppo C / CSA) | 600 V |
| Tensione nominale (Gruppo D / CSA) | 600 V |
| Corrente nominale (Gruppo B / CSA) | 60 A |
| Corrente nominale (Gruppo C / CSA) | 60 A |
| Corrente nominale (Gruppo D / CSA) | 5 A |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Tensione nominale (Gruppo B / UL 1059) | 600 V |
| Tensione nominale (Gruppo C / UL 1059) | 600 V |
| Tensione nominale (Gruppo D / UL 1059) | 600 V |
| Corrente nominale (Gruppo B / UL 1059) | 60 A |
| Corrente nominale (Gruppo C / UL 1059) | 60 A |
| Corrente nominale (Gruppo D / UL 1059) | 5 A |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Lunghezza VPE | 368 mm |
| Larghezza VPE | 174 mm |
| Altezza VPE | 113 mm |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Altre varianti su richiesta • Corrente nominale relativa alla sezione nominale e al numero min. di poli • Terminali con collare isolante DIN 46228/4 • Terminali senza collare isolante secondo DIN 46228/1 • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board. • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Notifica modifica prodotto |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| ROHS | Conforme |
