Caratteristiche
| Versione | Serie Z, Supporto per siglatura |
| N. d’ordine | 1676610000 |

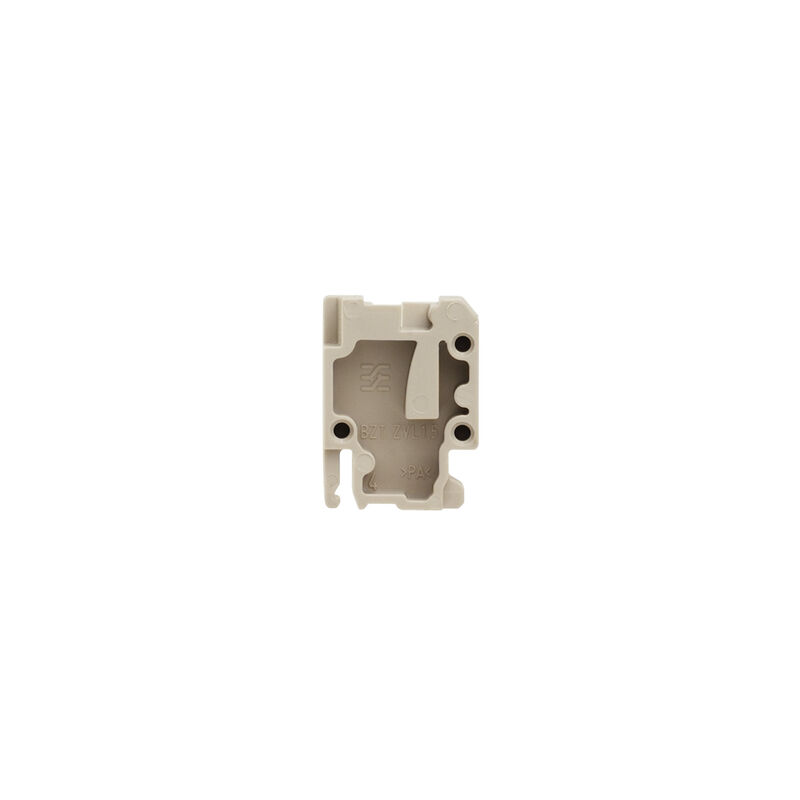

| Tipo | BZT ZVL1.5 |
| GTIN (EAN) | 4008190460037 |
| CPZ | 100 Pezzo |
| Profondità | 17,45 mm |
| Profondità (pollici) | 0,687 inch |
| Posizione verticale | 12,9 mm |
| Altezza (pollici) | 0,508 inch |
| Larghezza | 5 mm |
| Larghezza (pollici) | 0,197 inch |
| Peso netto | 0,625 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio | -40 °C...100 °C |
| Temperatura d'esercizio continuo, min. | -40 °C |
| Temperatura d'esercizio continuo, max. | 100 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | per morsetti |
| Piastra terminale (necessaria) | No |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | destra |
| Tipo di fissaggio | innestato |
| Tipo di montaggio | innestabile |
| Passo in mm (P) | 5 mm |
| Campo delle temperature di impiego, max. | 100 °C |
| Campo delle temperature di impiego, min. | -40 °C |
| Istruzioni di montaggio | Montaggio diretto |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62695) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1676610000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1676610000) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| Brochure | [CAT 1 TERM 16/17 EN](http://download.weidmueller.com/asset/download/file/39470) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-14-11-92 |
| ECLASS 14.0 | 27-14-11-92 |
| ROHS | Conforme |
Accessori
-
N. articolo:1609860000Confezione:720 Pezzo
WS, Terminal marker, 12 x 5 mm, Passo in mm (P): 5.00 Weidmueller, Allen-Bradley, bianco
-
N. articolo:1609801044Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 5 mm, Passo in mm (P): 5.00 Weidmueller, bianco
-
N. articolo:2007190000Confezione:800 Pezzo
WS, Terminal marker, 12 x 5 mm, Weidmueller, bianco
È accessorio di
-
N. articolo:1714700000Confezione:20 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, marrone
-
N. articolo:1650360000Confezione:100 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, blu
-
N. articolo:1714680000Confezione:20 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, Beige scuro
-
N. articolo:1714690000Confezione:20 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, blu
-
N. articolo:1649300000Confezione:100 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, Beige scuro
-
N. articolo:1711930000Confezione:100 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, Beige scuro
-
N. articolo:1651970000Confezione:100 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, Beige scuro, giallo, verde
-
N. articolo:1650370000Confezione:100 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, marrone
-
N. articolo:1697820000Confezione:100 Pezzo
Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, verde
