CRI10024

CUBESERIES, relè, Numero di contatti: 1, Contatto di scambio AgNi, Tensione nominale: 24 V DC +10 % / -20 %, Corrente permanente: 16 A, Collegamento ad innesto, Tasto di prova disponibile: No

N. articolo 3052290000

Caratteristiche

Dati generali per l’ordinazione

Versione	CUBESERIES, relè, Numero di contatti: 1, Contatto di scambio AgNi, Tensione nominale: 24 V DC +10 % / -20 %, Corrente permanente: 16 A, Collegamento ad innesto, Tasto di prova disponibile: No
N. d’ordine	3052290000
Tipo	CRI10024
GTIN (EAN)	4099987022125
CPZ	10 Pezzo

Dimensioni e pesi

Profondità	15,7 mm
Profondità (pollici)	0,618 inch
Posizione verticale	29 mm
Altezza (pollici)	1,142 inch
Larghezza	12,7 mm
Larghezza (pollici)	0,5 inch
Peso netto	14 g

Temperature

Temperatura di magazzinaggio	-40 °C...85 °C
Temperatura d'esercizio	-20 °C...70 °C

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Dati di dimensionamento UL

N° certificato (cURus)

E223474

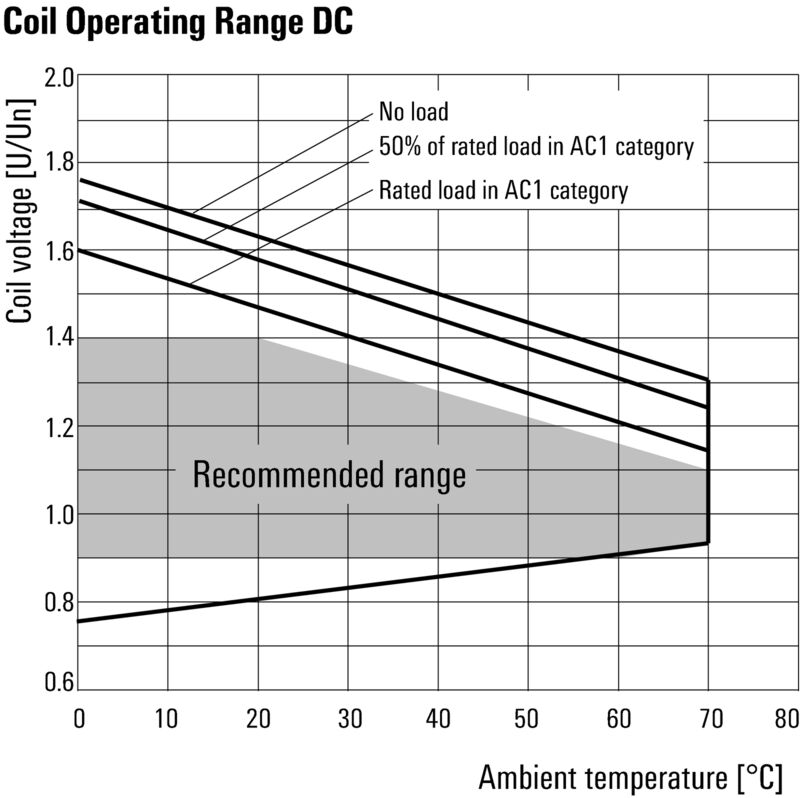

lato di comando

Tensione nominale	24 V DC +10 % / -20 %
Corrente nominale DC	16,7 mA
Potenza nominale	400 mW
Resistenza della bobina	1440 Ω ± 10 %
Indicatore di stato	No

Lato di carico

Tensione di commutazione nominale	250 V AC
Corrente permanente	16 A
Max. frequenza di commutazione con carico nominale	0,1 Hz
Tensione di commutazion AC, max.	250 V
Tensione di commutazion DC, max.	250 V
Potenza di commutazione min.	10 mA @ 12 V 100 mA @ 5 V
Potenza di commutazione AC (ohmica), max.	4000 VA
Potenza di commutazione DC (ohmica), max.	384 W @ 24 V
Ritardo all'inserzione	≤ 12 ms
Ritardo alla disinserzione	≤ 6 ms
Tipo di contatto	1 Contatto di scambio (AgNi)
Durata meccanica	3 x 10⁷ commutazioni

Dati generali

Altitudine di esercizio	≤ 2000 m sopra il livello del mare
Tasto di prova disponibile	No
Indicatore di posizione dell'interruttore meccanico	No
Colori	blu
Classe d'infiammabilità UL 94	V-2

Cordinazione di isolamento

Tensione nominale	250 V
Grado di lordura	3
Classe di sovratensione	III
Distanza in aria e superficiale lato comando/lato di carico	≥ 10 mm
Rigidità dielettrica lato comando - lato di carico	5 kV_eff / 1min
Rigidità dielettrica del contatto aperto	1 kV_eff / 1 min
Tensione impulsiva massima	4 kV (1,2/50 µs)

Ulteriori dettagli sulle approvazioni / norme

N° certificato (CSA)	607178-80219312
N° certificato (cURus)	E223474

Dati di collegamento

Tecnica di collegamento cavi	Collegamento ad innesto
Passo in mm (P)	5 mm

Download

Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_321216)
Cataloghi	[Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp)

Classificazioni

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01

Omologazioni

Omologazioni	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)	E223474

Accessori

Accoppiatori a relè elettromeccanici e relè a stato solidoGamma universaleCUBESERIESModuli a relè industriali miniaturizzati CRM (con larghezza 27 mm)LED / Modulo di protezioneLED e diodo a corsa libera

CXX LD 41G

N. articolo:

3053310000

Confezione:

20 Pezzo

CUBESERIES, Modulo LED con diodo a corsa libera, Tensione nominale: 6…24 V DC, Collegamento ad innesto
