DRIKITP 24VDC 1CO LD

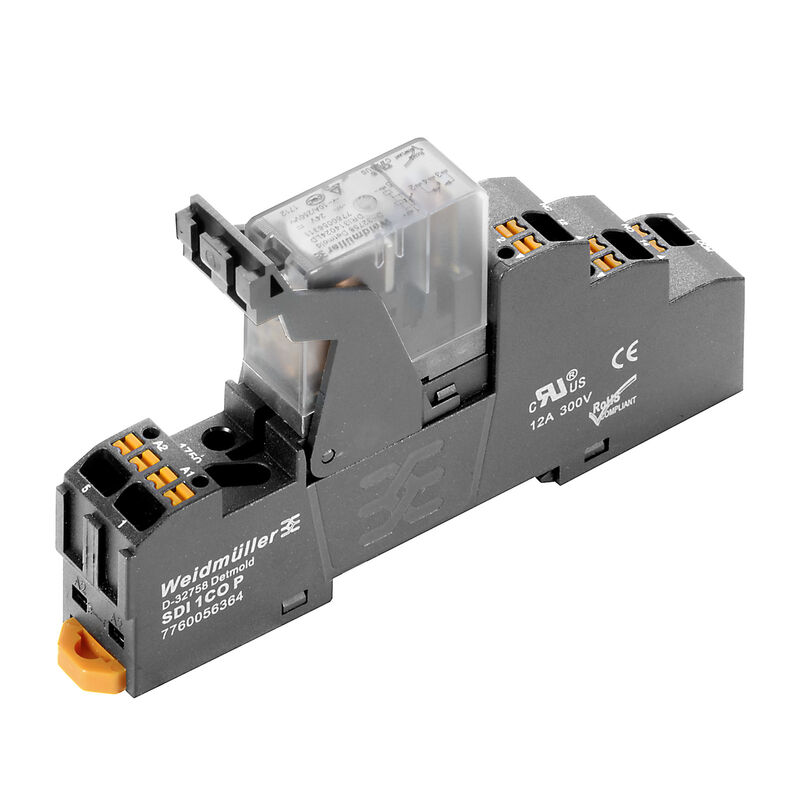

Illustrazione del prodotto
Come da figura
DRIKITP 24VDC 1CO LD
Schema elettrico
DRIKITP 24VDC 1CO LD
Graph
Curva limite di carico DC
Carico ohmico
DRIKITP 24VDC 1CO LD
Graph
Durata elettrica
DRIKITP 24VDC 1CO LD
Graph
Campo della tensione d'esercizio DC
DRIKITP 24VDC 1CO LD

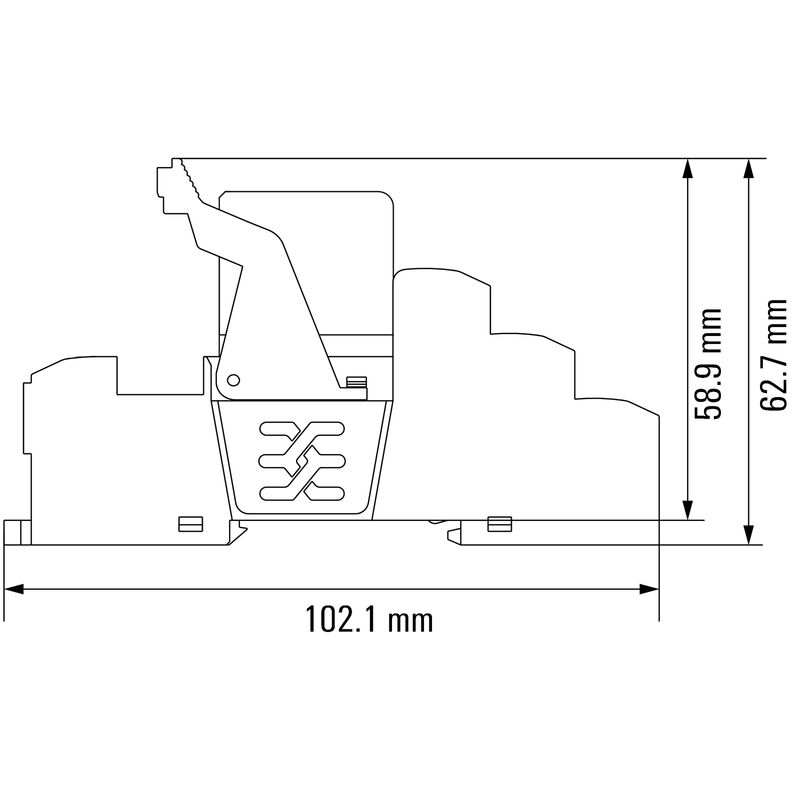

Dimensional drawing
Combinazione di relè con zoccolo
DRIKITP 24VDC 1CO LD
Miscellaneous
Codici dei modelli

DRIKITP 24VDC 1CO LD

D-SERIES DRI, Relémodul, Érintkezők száma: 1, Váltóérintkező AgSnO, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 10 A, PUSH IN, Ellenőrző gomb elérhető: No

ID výrobku 2576220000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 12 Jednotlivé díly 3 Příbuzné výrobky 8
Homologaciones Informations générales de commande Dimensiones y pesos Hőmérsékletek Termékek környezetvédelmi megfelelősége Control side Load side Общие данные Koordinace izolace Další detaily o certifikacích / normách Csatlakozási adatok Klasifikace

Homologaciones

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Informations générales de commande

Wersja
D-SERIES DRI, Relémodul, Érintkezők száma: 1, Váltóérintkező AgSnO, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 10 A, PUSH IN, Ellenőrző gomb elérhető: No
Order No.
2576220000
유형
DRIKITP 24VDC 1CO LD
GTIN (EAN)
4050118585988
Množství
10 ks

Dimensiones y pesos

Depth
63 mm
깊이 (인치)
2,48 inch
Высота
102,1 mm
Výška (v palcích)
4,02 inch
Ширина
15,9 mm
Šířka (v palcích)
0,626 inch
Čistá hmotnost
55,302 g

Hőmérsékletek

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…55 °C
Wilgotność
35...85 % отн. влажности, без появления конденсата

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétel nélkül
REACH SVHC
Ne SVHC nad 0,1 wt%

Control side

Jmenovité řídicí napětí
24 V DC
Jmenovitý proud DC
21,8 mA
Jmenovité výkonové údaje
530 mW
Odpor cívky
1100 Ω ± 10 %
Ukazatel stavu
Zelená LED
Ochranný obvod
Nulová dioda

Load side

Rated switching voltage
250 V AC
Trvalý proud
10 A
Max. četnost spínání při jmenovité zátěži
0,1 Hz
Max. spínací napětí, AC
250 V
Max. spínací napětí, DC
250 V
Min. spínací výkon
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
AC spínací výkon (odporový), max.
2500 VA
DC spínací výkon (odporový), max.
240 W @ 24 V
Odložení zapnutí
≤ 15 ms
Odložení vypnutí
≤ 10 ms
Typ kontaktu
1 CO contact (AgSnO)
Mechanická životnost
10x 106 spínací cykly

Общие данные

Montageskena obestyckad
TS 35
Testovací tlačítko k dispozici
No
Mechanical switch position indicator
Ne
컬러 코드
black
Komponent s klasifikací hořlavosti UL 94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-2
  • Компонент:
    Толкатель
  • Класс горючести UL94:
    HB
  • Компонент:
    Монтажная опора
  • Класс горючести UL94:
    HB
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    HB
  • Компонент:
    Крышка реле
  • Класс горючести UL94:
    V-2
  • Компонент:
    Опорная пластина реле
  • Класс горючести UL94:
    V-0

Koordinace izolace

Номинальное напряжение
300 V
Степень загрязнения
2
Kategorie rázového napětí
III
Skupina izolačního materiálu
IIIb
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
≥ 3 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
5 kVeff / 1 min
Dielektrická pevnost otevřeného kontaktu
1 kVeff / 1 min
Impulse withstand voltage
5 kV (1.2/50 µs)
Skyddsklass
IP20
Stöthållspänning vid angränsande kontakter
4,8 kV (1,2/50 µs)

Další detaily o certifikacích / normách

Č. certifikace (cURus), relé
E312083
Č. certifikace (cURus), základna
E312083

Csatlakozási adatok

와이어 결선 방식
PUSH IN
탈피 길이, 정격 결선
10 mm
Rozsah sevření, jmenovité připojení
1,5 mm²
Clamping range, min.
0,14 mm²
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
Průřez vodiče, pevný, min.
0,14 mm²
Průřez vodiče, pevný, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
1 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,14 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
1,5 mm²
Velikost nože
0,4 x 2,5 mm

Klasifikace

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
