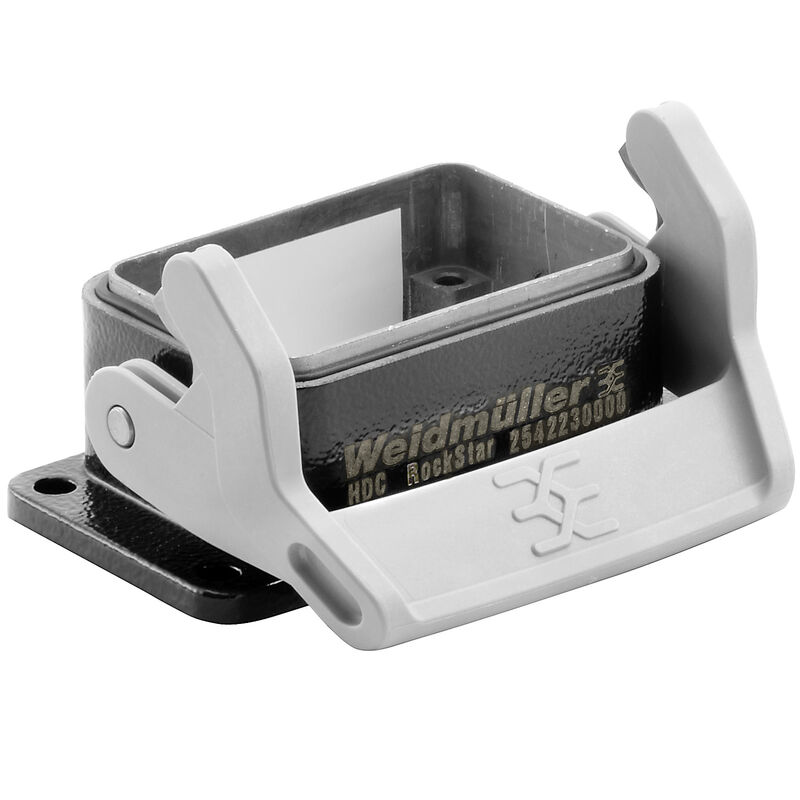

| Versione | HDC - Custodie, Grandezza: 3, Grado di protezione: IP65 (in condizione innestata), Base passante, Gancio longitudinale in basso, Gancio longitudinale sostituibile |
| N. d’ordine | 2542230000 |
| Tipo | HDC 06B ALU EMC |
| GTIN (EAN) | 4050118648720 |
| CPZ | 1 Pezzo |

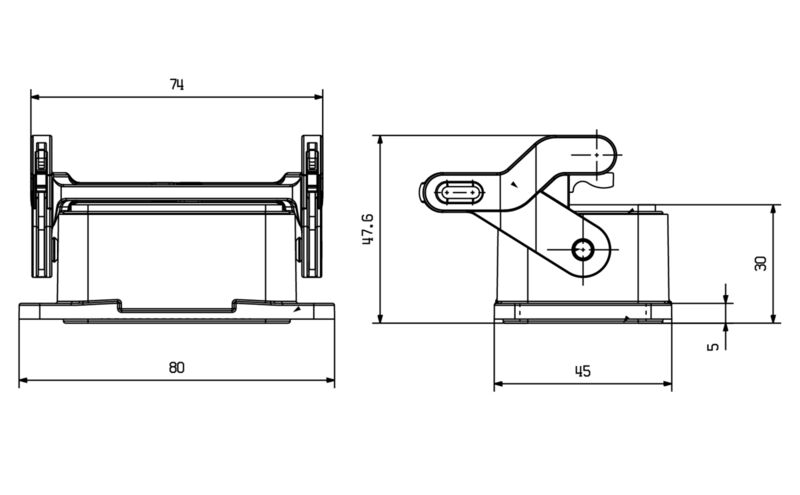

| Profondità | 80 mm |
| Profondità (pollici) | 3,15 inch |
| Posizione verticale | 30 mm |
| Altezza (pollici) | 1,181 inch |
| Larghezza | 45 mm |
| Larghezza (pollici) | 1,772 inch |
| Peso netto | 88 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Resistenza chimica |
|
| Classe d'infiammabilità UL 94 | V-0 |
| Custodie EMC | Sì |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio |
PA 66/6
Acciaio, inossidabile |
| Superficie | Verniciatura a polvere |
| Adatti per ModuPlug® | Sì |
| BG | 3 |
| Colore (RAL) | RAL 9011 |
| Copertura | senza coperchio |
| Esecuzione custodia | Base passante |
| Esecuzione sistema di chiusura |
Gancio longitudinale in basso
Gancio longitudinale sostituibile |
| Grandezza | 3 |
| Guarnizione | FPM |
| Parte superiore/Parte inferiore/Coperchio | Parte inferiore |
| Tipo | Base passante (mont. in feritoia) |
| Versione con gancio | Gancio longitudinale |
| Dati ingegneristici | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Notifica modifica prodotto | |
| Cataloghi |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| UL File Number Search | |
| N° certificato (cURus) | E92202 |
-
