Caratteristiche

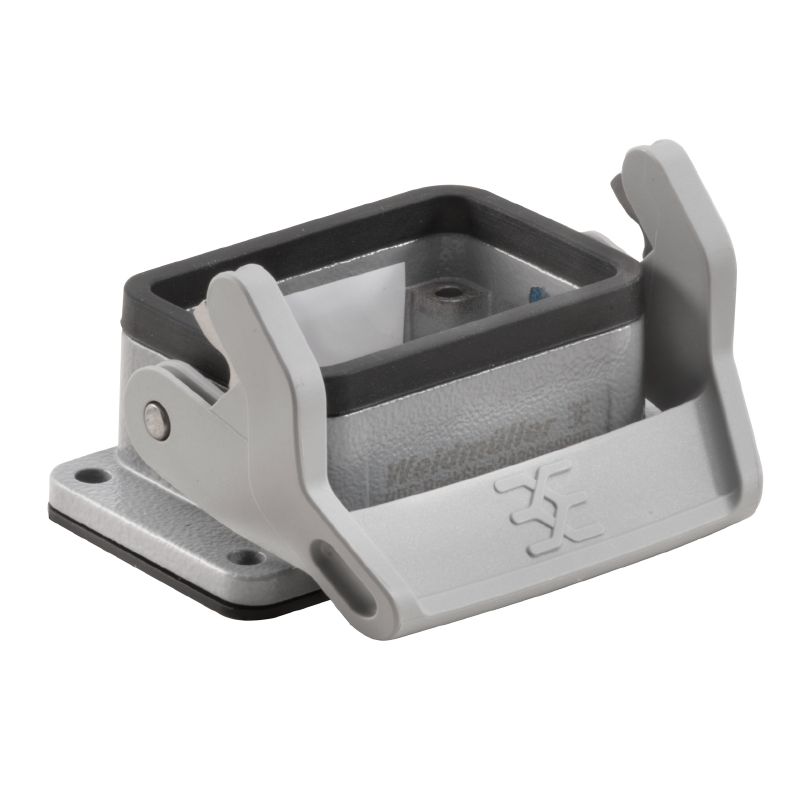

| Versione | HDC - Custodie, Grandezza: 3, Grado di protezione: IP65 (in condizione innestata), Base passante, Gancio longitudinale in basso, Standard, senza coperchio |
| N. d’ordine | 2488560000 |
| Tipo | HDC 06B ALU N |
| GTIN (EAN) | 4050118541502 |
| CPZ | 1 Pezzo |
| Posizione verticale | 29,3 mm |
| Altezza (pollici) | 1,154 inch |
| Larghezza | 64 mm |
| Larghezza (pollici) | 2,52 inch |
| Altezza di fissaggio | 32 mm |
| Larghezza di fissaggio | 70 mm |
| Peso netto | 82 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Resistenza chimica |
|
| Altezza Custodia B | 29 mm |
| Larghezza custodia C | 43 mm |
| Coppia di serraggio | 1,2 Nm |
| Custodie EMC | No |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio |
Poliammide
Acciaio, inossidabile |
| Superficie | Verniciatura a polvere |
| Adatti per ModuPlug® | Sì |
| BG | 3 |
| Colore (RAL) | RAL 7035 |
| Coppia di serraggio | 1,2 Nm |
| del coperchio | senza coperchio |
| Esecuzione custodia | Base passante |
| Esecuzione sistema di chiusura | Gancio longitudinale in basso |
| Forma | Standard |
| Grandezza | 3 |
| Guarnizione | NBR |
| Parte superiore/Parte inferiore/Coperchio | Parte inferiore |
| Tipo | Base passante (mont. in feritoia) |
| Versione con gancio | Gancio longitudinale |
| Informazioni sul prodotto | Durante il montaggio delle custodie, sincerarsi che la guarnizione piatta sia correttamente in sede. |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72301) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2488560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2488560000) |
| Notifica modifica prodotto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Documentazione tecnica | [Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_45060) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
Accessori
-
N. articolo:1665200000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 3, Grado di protezione: IP65 (in condizione innestata), Coperchio per parti inferiori della custodia, Gancio longitudinale in basso, Standard
-
N. articolo:2534550000Confezione:10 Pezzo
Connettori di potenza, Accessori, Leva di bloccaggio
È accessorio di
-
N. articolo:2710660200Confezione:1 Pezzo
Connettori di potenza preconfezionati, Maschio, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2710660500Confezione:1 Pezzo
Connettori di potenza preconfezionati, Maschio, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712240200Confezione:1 Pezzo
Connettori di potenza preconfezionati, Maschio, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712240500Confezione:1 Pezzo
Connettori di potenza preconfezionati, Maschio, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712240100Confezione:1 Pezzo
Connettori di potenza preconfezionati, Maschio, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712250200Confezione:1 Pezzo
Connettori di potenza preconfezionati, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712250500Confezione:1 Pezzo
Connettori di potenza preconfezionati, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712260500Confezione:1 Pezzo
Connettori di potenza preconfezionati, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712260200Confezione:1 Pezzo
Connettori di potenza preconfezionati, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712260100Confezione:1 Pezzo
Connettori di potenza preconfezionati, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
-
N. articolo:2712250100Confezione:1 Pezzo
Connettori di potenza preconfezionati, Femmina, Lapp ÖLFLEX® CLASSIC 110 BK 7G1.5 or similar, Schermato: No, Numero di poli: 6
